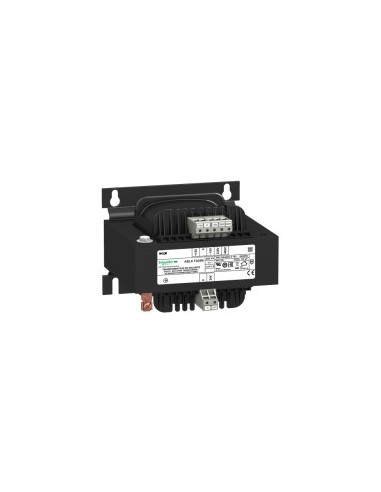

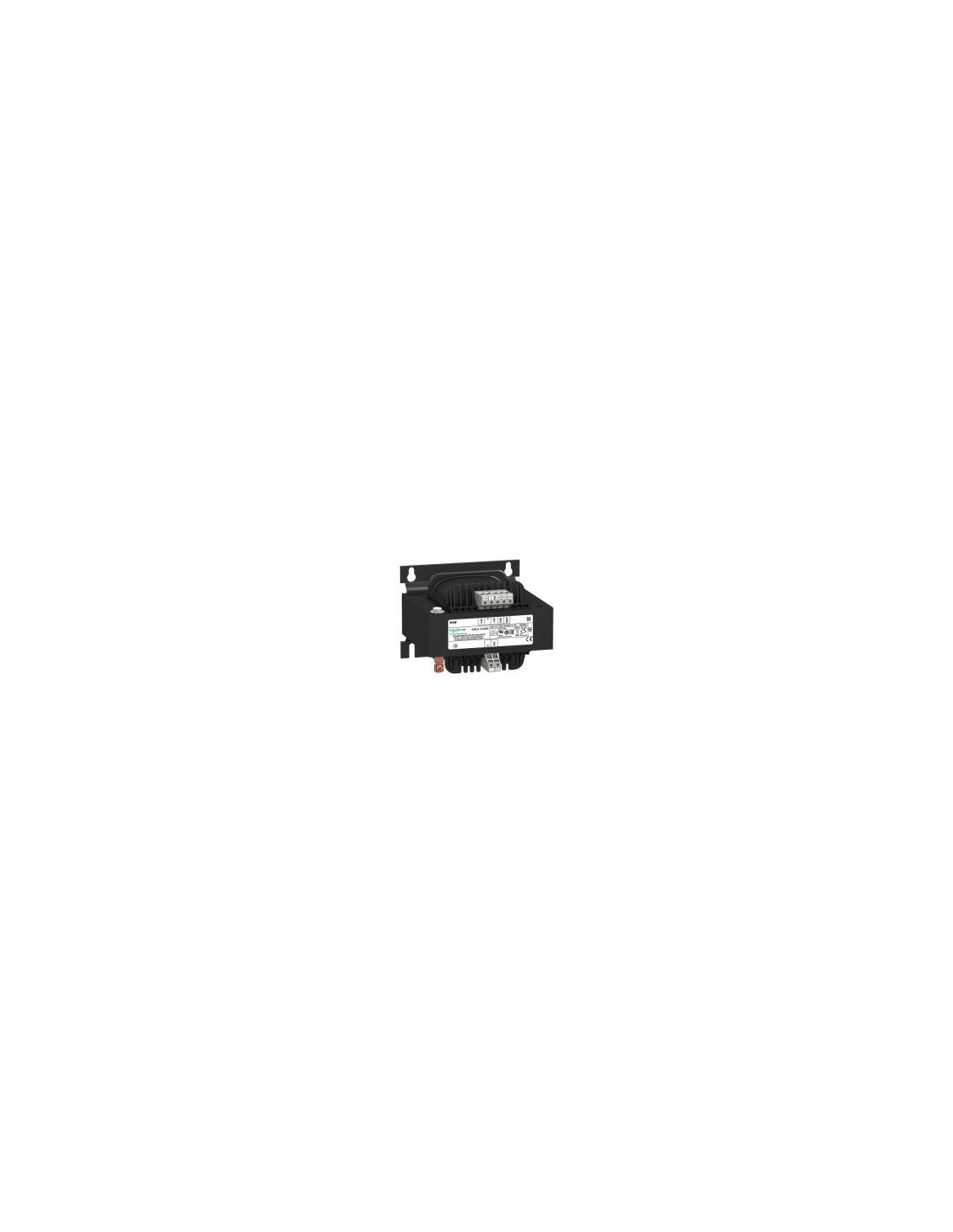

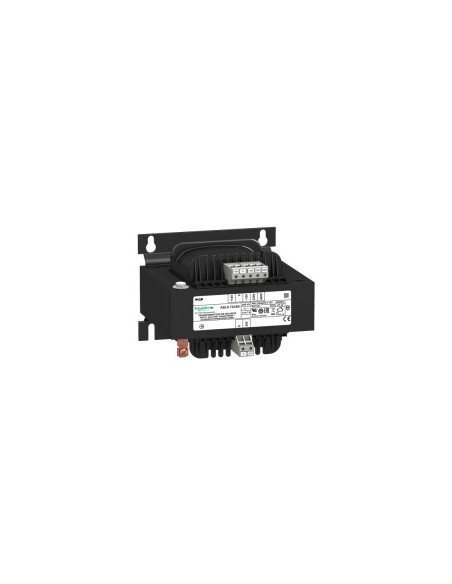

Sicherheitstransformator mit Isolierung aus der Produktreihe Modicon Transformer Optimized, ausgelegt zur Umwandlung von Eingangsspannungen von 230 V AC Einphasen (N-L1) oder 400 V AC Drehstrom (L1-L2) in eine Ausgangsspannung von 24 V AC Einphasen. Ideal für industrielle Anwendungen, die elektrische Isolierung und stabile Spannungsregelung erfordern.
Technische Merkmale
- Nennleistung: 250 VA
- Eingangsspannung: 230 V AC Einphasen (N-L1), 400 V AC Drehstrom (L1-L2)
- Ausgangsspannung: 24 V AC
- Primärwicklung: Einzel
- Betriebstemperatur: -20…50 °C
- Eingangsspannungsbereich: 207...253 V (230 V), 360...440 V (400 V)
- Nennfrequenz: 47…63 Hz
- Eingangsspannungstoleranz: ±15 V
- Wirkungsgrad: 90 %
- Leistungsverlust: 27,8 W
- Ausgangsspannung bei Kurzschluss: 6 % (keine Last, heißer Zustand)
- Maximale Spannungsabfall bei Nennlast: 0,1 %
- Verluste bei Last: 12,5 W
- Kurzschlussspannung: 0,055
- Ausgangsschutz: Überlast-, Überspannungs- und Kurzschluss-Schutz (externer Schutz)
- Anschlüsse: Schraubklemmen
- Anschlusskapazität Eingang: 5 x 4 mm² AWG 11
- Anschlusskapazität Erde Eingang: 1 x 4 mm² AWG 11
- Anschlusskapazität Ausgang: 2 x 4 mm² AWG 11
- Kennzeichnung: CE
- Montageart: 4 Schrauben 5,8 mm (vertikaler oder horizontaler Aufbau, Neigung 90°)
- Maximale Betriebshöhe: 3000 m
- Isolationsklasse: B
- Schutzart: IP20
- Durchschlagfestigkeit: 2000 V zwischen Wicklung und Erde, 4000 V zwischen Primär- und Sekundärwicklung
- Überspannungskategorie: Klasse I (VDE 0106-1)
- Normen: UL 506, EN 62041, EN 61558-1, EN 61558-2-6
- Zertifizierungen: UR Generator DNV-GL
- Schutzbeschichtung: TC
- Lagerungstemperatur: -40…80 °C
- Gewicht: 4,2 kg
- Abmessungen: 120,0 mm (Breite) x 93,0 mm (Höhe) x 122,0 mm (Tiefe)
- Kompatibilitätscode: ABL6T
- Umweltfreundliches Produkt: Green Premium
- REACH-Richtlinie: Enthält SVHC über Grenzwert
- RoHS-Richtlinie EU: Proaktive Konformität (außerhalb des Anwendungsbereichs)
- RoHS-Ausnahmen: Ja
- RoHS-China-Norm: X
- Ohne Quecksilber: Ja
- Ohne PVC: Ja
