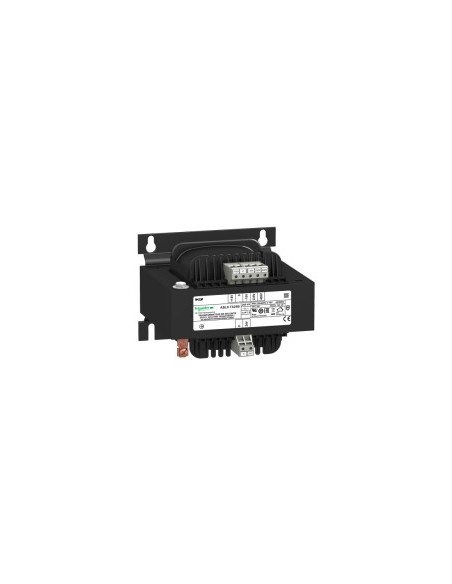

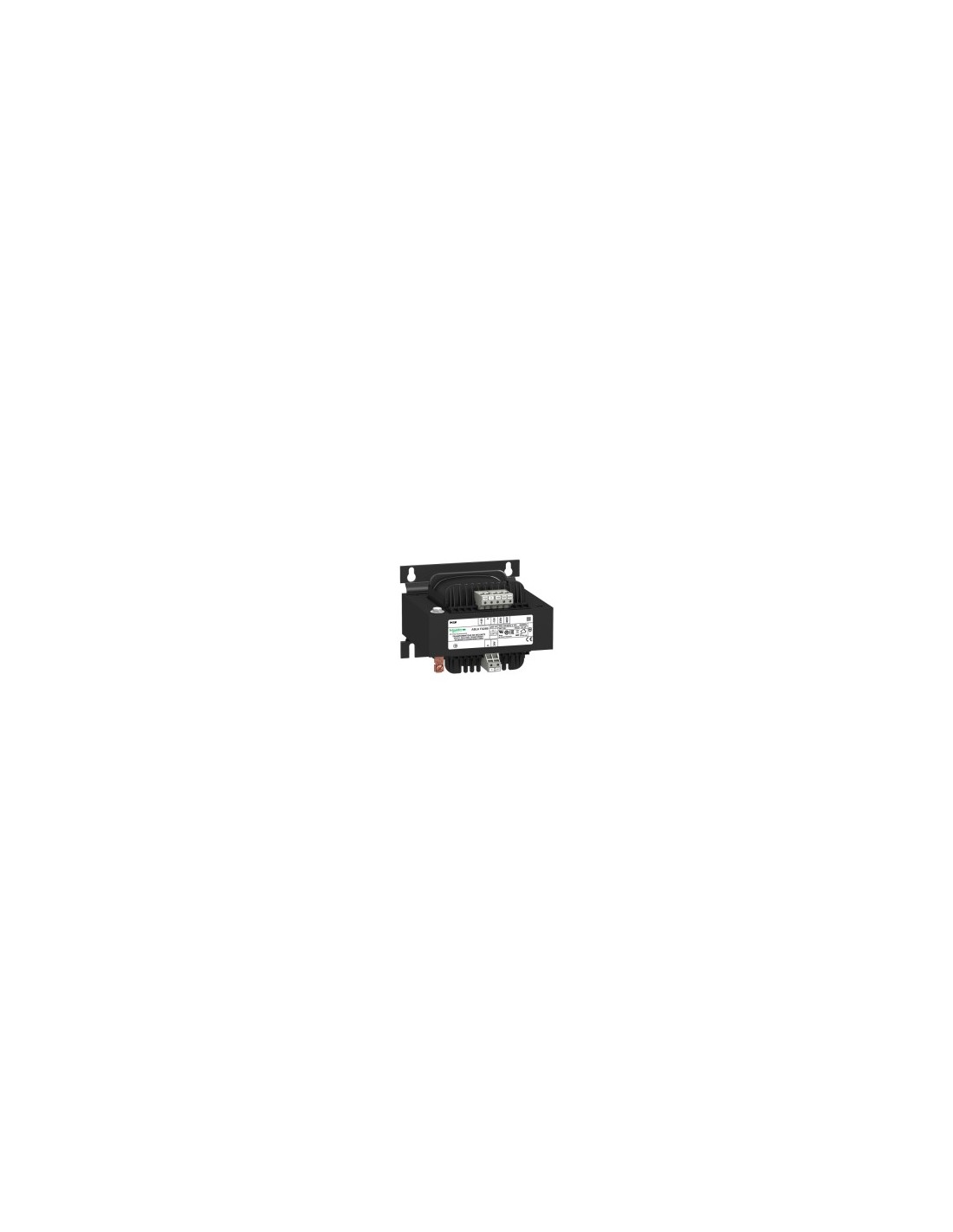

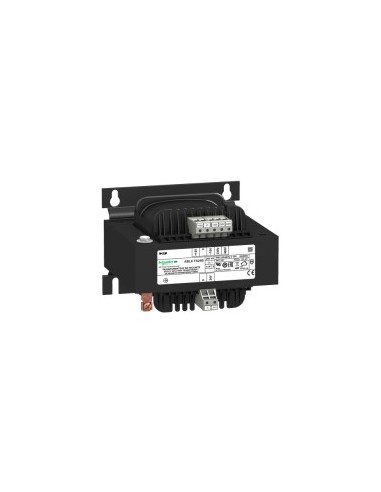

Transformateur de sécurité et d'isolation de la gamme Modicon Transformer Optimized, conçu pour convertir des tensions d'entrée de 230 V AC monophasé (N-L1) ou 400 V AC triphasé (L1-L2) en une sortie de 24 V AC monophasé. Idéal pour les applications industrielles nécessitant un isolement électrique et une régulation stable de la tension.
Caractéristiques techniques
- Puissance nominale : 250 VA
- Tension d'entrée : 230 V AC monophasé (N-L1), 400 V AC triphasé (L1-L2)
- Tension de sortie : 24 V AC
- Enroulement secondaire : Unique
- Température ambiante de fonctionnement : -20…50 °C
- Limits de tension d'entrée : 207…253 V (230 V), 360…440 V (400 V)
- Tolérance de tension d'entrée : ±15 V
- Efficacité : 90 %
- Perte de puissance : 27,8 W
- Sur-tension de sortie maintenue : 6 % (sans charge, état chaud)
- Chute maximale de tension à charge nominale : 0,1 %
- Pertes à charge : 12,5 W
- Tension de court-circuit : 0,055
- Protection de sortie : Contre surcharge, surtension et court-circuit (technologie externe)
- Connexions : Bornes à vis
- Capacité de connexion entrée : 5 x 4 mm² AWG 11
- Capacité de connexion terre entrée : 1 x 4 mm² AWG 11
- Capacité de connexion sortie : 2 x 4 mm² AWG 11
- Marquage : CE
- Mode de fixation : 4 vis de 5,8 mm (panneau vertical ou horizontal, dérivation de 90 %)
- Altitude maximale de fonctionnement : 3000 m
- Classe d'isolation électrique : B
- Grade de protection : IP20
- Résistance diélectrique : 2000 V entre enroulement et terre, 4000 V entre primaire et secondaire
- Catégorie de surtension : Classe I (VDE 0106-1)
- Normes : UL 506, EN 62041, EN 61558-1, EN 61558-2-6
- Certifications : UR générateur DNV-GL
- Traitement de protection : TC
- Température ambiante de stockage : -40…80 °C
- Poids : 4,2 kg
- Dimensions : 120,0 mm (largeur) x 93,0 mm (hauteur) x 122,0 mm (profondeur)
- Code de compatibilité : ABL6T
- État de l'offre durable : Produit Green Premium
- Règlement REACh : Contient des SVHC au-dessus du seuil
- Directive RoHS UE : Conformité proactive (hors portée)
- Exemptions RoHS : Oui
- Normative RoHS Chine : X
- Sans mercure : Oui
- Sans PVC : Oui
