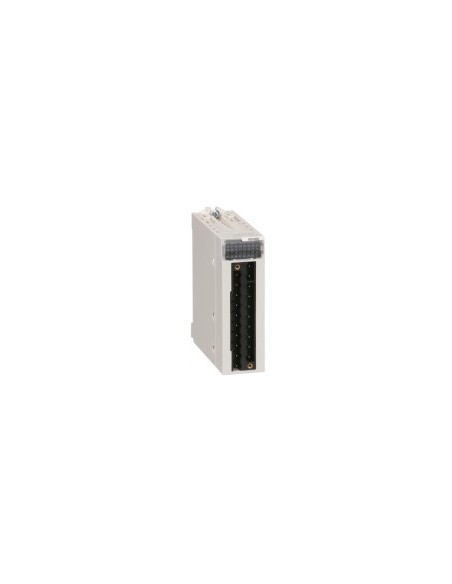

M340,16 ED,24vDC (20P) è un modulo di ingresso discreto della gamma Modicon X80, progettato per essere integrato in sistemi di automazione industriale.
Caratteristiche tecniche
- Numero di voci digitali: 16
- Ingresso discreto: Isolato
- Tipo di input: Colletore di corrente (logica positiva)
- Tensione di ingresso: 24 V CC positivo
- Corrente di ingresso discreto: 3,5 mA
- Intervallo di tensione: 19...30 V
- Stato attuale 1 garantito: >= 2 mA
- Stato attuale 0 garantito: <= 1.5 mA
- Impedenza di ingresso: 6800 Ohm
- Resistenza di isolamento: > 10 MOhm a 500 V CC
- Potenza dissipata: 2,5 W
- Tempo di filtragem tipico: 4 ms
- Tempo di filtragem massimo: 7 ms
- Ingressi paralleli: Si'.
- Consumo tipico di corrente: 76 mA in 3.3 V CC
- MTBF: 738749 h
- Protezione: 1 fusibile esterno per gruppo di canali (0,5 A, fusione rapida), protezione dalla polarità inversa
- Tensione soglia di rilevazione: > 18 V CC
- LED di stato: RUN (verde), diagnosi canale (verde), errore modulo (rosso), modulo I/O (rosso)
- Peso: 0,115 kg
- Grado di protezione: IP20
- Forza dielettrica: 1500 V AC, 1 minuto (primaria/secondaria)
- Resistenza alle vibrazioni: 3 gn
- Resistenza agli urti: 30 gn
- Temperatura ambiente di funzionamento: 0...60 °C
- Temperatura ambiente di stoccaggio: -40...85 °C
- Umidità relativa: 5...95 % a 55 °C senza condensazione
- Altitudine massima di funzionamento: 0...2000 m (2000...5000 m con)
- Direttive: 2014/35/EU (a bassa tensione), 2014/30/EU (EMC)
- Caratteristiche ambientali: Resistente a spore fungina classe 3B2
- Conformemente a REACh senza SHCV: Si'.
- Direttiva RoHS UE: Rispetto proattivo (fuori portata)
- non contenenti mercurio: Si'.
- Esenzioni da RoHS: Si'.
- Disposizioni RoHS Cina: X
- RAEE: Rigetto secondo un sistema specifico nell'UE
