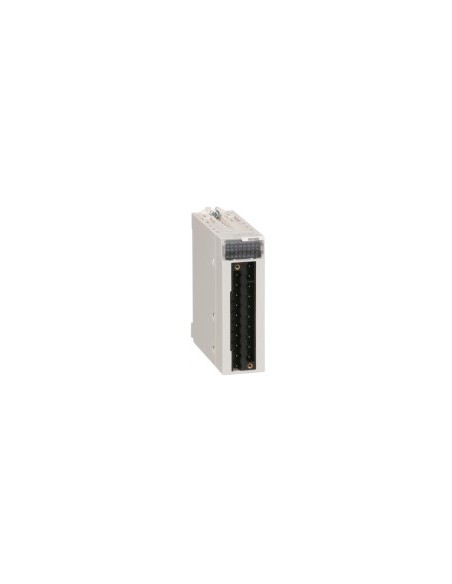

M340,16 ED,24vDC (20P) ist ein diskretes Eingabemodul der Modicon X80-Serie, entwickelt zur Integration in industrielle Automatisierungssysteme.
Technische Merkmale
- Anzahl digitaler Eingänge: 16
- Art des Eingangs: Isoliert
- Eingangstyp: Stromkollektor (positive Logik)
- Eingangsspannung: 24 V Gleichstrom positiv
- Eingangsstrom: 3,5 mA
- Eingangsspannungsbereich: 19...30 V
- Garantiertes Eingangsstromniveau 1: >= 2 mA
- Garantiertes Eingangsstromniveau 0: <= 1,5 mA
- Eingangswiderstand: 6800 Ohm
- Isolationswiderstand: > 10 MOhm bei 500 V Gleichstrom
- Verlustleistung: 2,5 W
- Typische Filterzeit: 4 ms
- Maximale Filterzeit: 7 ms
- Eingänge parallel geschaltet: Ja
- Typischer Stromverbrauch: 76 mA bei 3,3 V Gleichstrom
- MTBF: 738749 h
- Schutz: 1 externer Sicherung pro Kanalgruppe (0,5 A, schnellauslösend), Polarisitätschutz
- Erkennungsschwellenspannung: > 18 V Gleichstrom
- LED-Anzeige: RUN (grün), Kanaldiagnose (grün), Modulfehler (rot), E/A-Modul (rot)
- Gewicht: 0,115 kg
- Schutzart: IP20
- Durchschlagfestigkeit: 1500 V Wechselstrom, 1 Minute (Primär/Sekundär)
- Vibrationsfestigkeit: 3 gn
- Stoßfestigkeit: 30 gn
- Betriebstemperatur: 0…60 °C
- Lagertemperatur: -40…85 °C
- Relative Luftfeuchtigkeit: 5…95 % bei 55 °C ohne Kondensation
- Maximale Betriebshöhe: 0...2000 m (2000...5000 m mit)
- Richtlinien: 2014/35/EU (Niederspannungsrichtlinie), 2014/30/EU (EMV-Richtlinie)
- Umweltmerkmale: Pilzsporenbeständigkeitsklasse 3B2
- REACH ohne SVHC: Ja
- RoHS-UE-Richtlinie: Proaktive Einhaltung (außerhalb des Anwendungsbereichs)
- Kein Quecksilber: Ja
- RoHS-Ausnahmen: Ja
- RoHS-China-Norm: X
- Elektroschrott: Entsorgung gemäß spezifischem System in der EU
