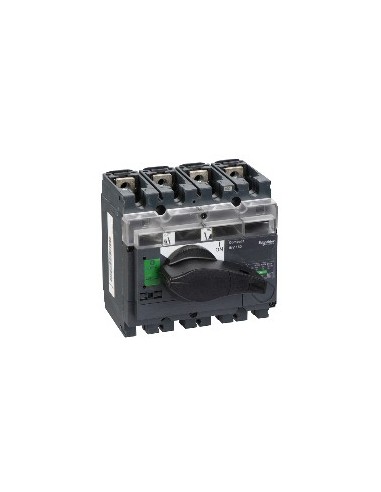

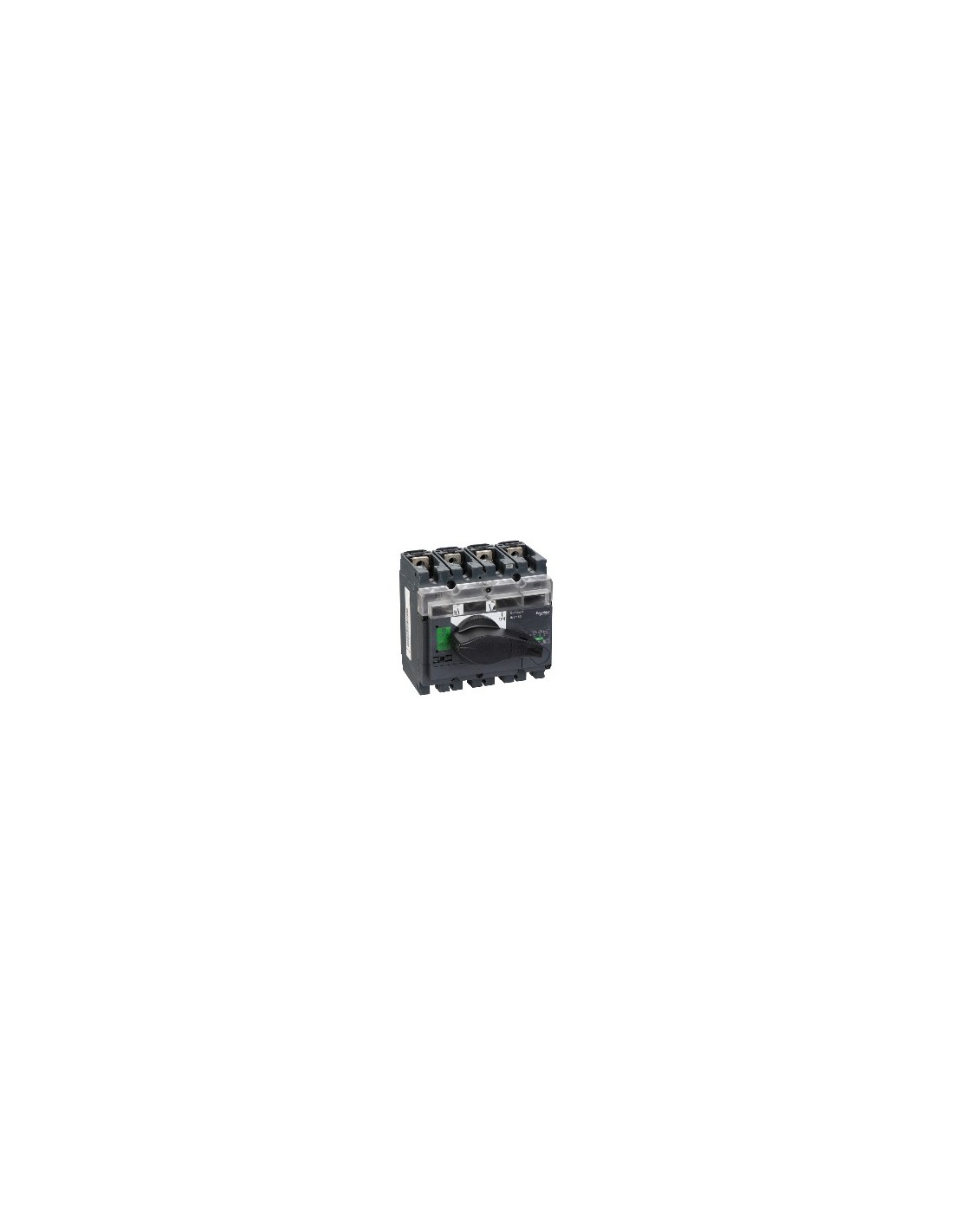

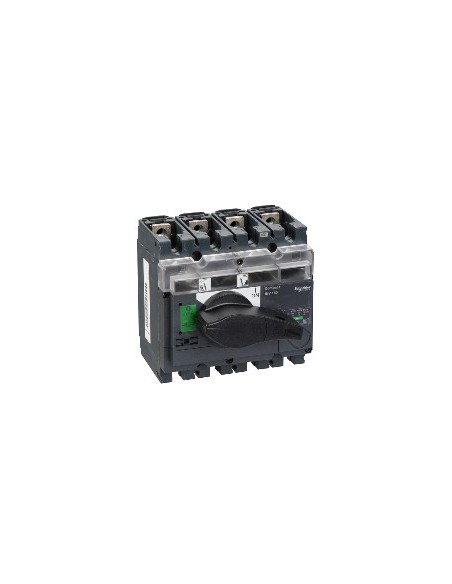

Interruptor de secção 4P Compact NB 160 A

Disjuntor seccionador compacto da gama ComPact, modelo Interpact INV160 4P, projetado para a desconexão segura de circuitos elétricos em instalações industriais e comerciais.

Características técnicas

• Número de polos: 4P
• Tipo de rede: Corrente contínua AC
• Frequência da rede: 50/60 Hz
• Tensão nominal de operação: 690 V AC 50/60 Hz, 250 V corrente contínua
• Tensão nominal de isolamento: 750 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Corrente nominal de operação: 160 A
• Corrente térmica convencional: 160 A em 60 °C
• Capacidade nominal de curto-circuito: 30 kA apenas disjuntor-seccionador 690 V AC em 50/60 Hz
• Corrente temporária admissível: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Poder de seccionamento: Sim
• Indicador de posição do contato: Sim
• Corte visível: Sim
• Grado de contaminação: 3
• Tipo de controle: Manivela rotativa
• Tipo de montagem: Fixo
• Suporte de montagem: Placa trilho
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Potência máxima: AC-23, estado 1 110 kW em 500/525 V AC 50/60 Hz, 90 kW em 660/690 V AC 50/60 Hz
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: AC-22A, AC-23A, DC-22A, DC-23A (1500 ciclos)
• Passo de conexão: 45 mm
• Altura: 136 mm
• Largura: 140 mm
• Profundidade: 96 mm
• Peso: 2,2 kg
• Grado de proteção IP: IP40
• Grado de proteção IK: IK07
• Temperatura ambiente de funcionamento: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Certificações: KEMA-KEUR, CCC
• Normas: En> 40 A Valores instantâneos e de demanda
• Directiva RoHS UE: Conforme
• Produto Green Premium
• Sem mercúrio
• RAEE: Deve ser reciclado de acordo com o sistema específico na UE
