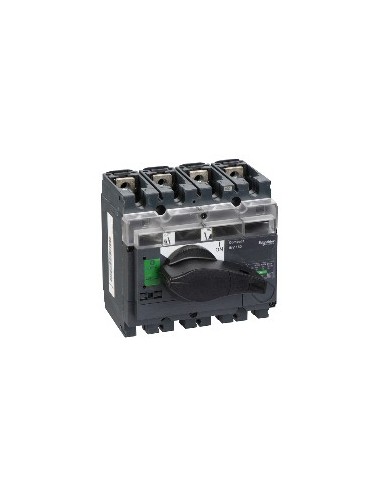

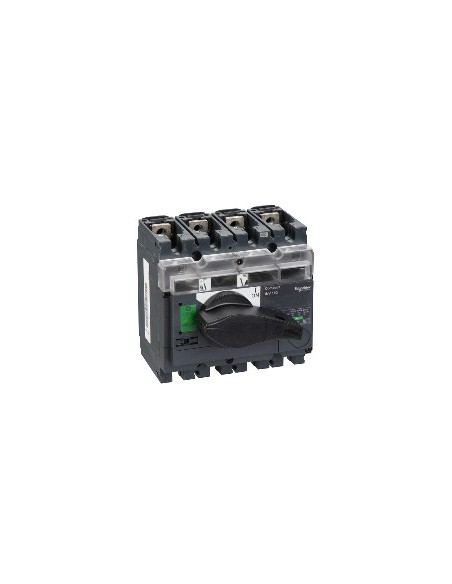

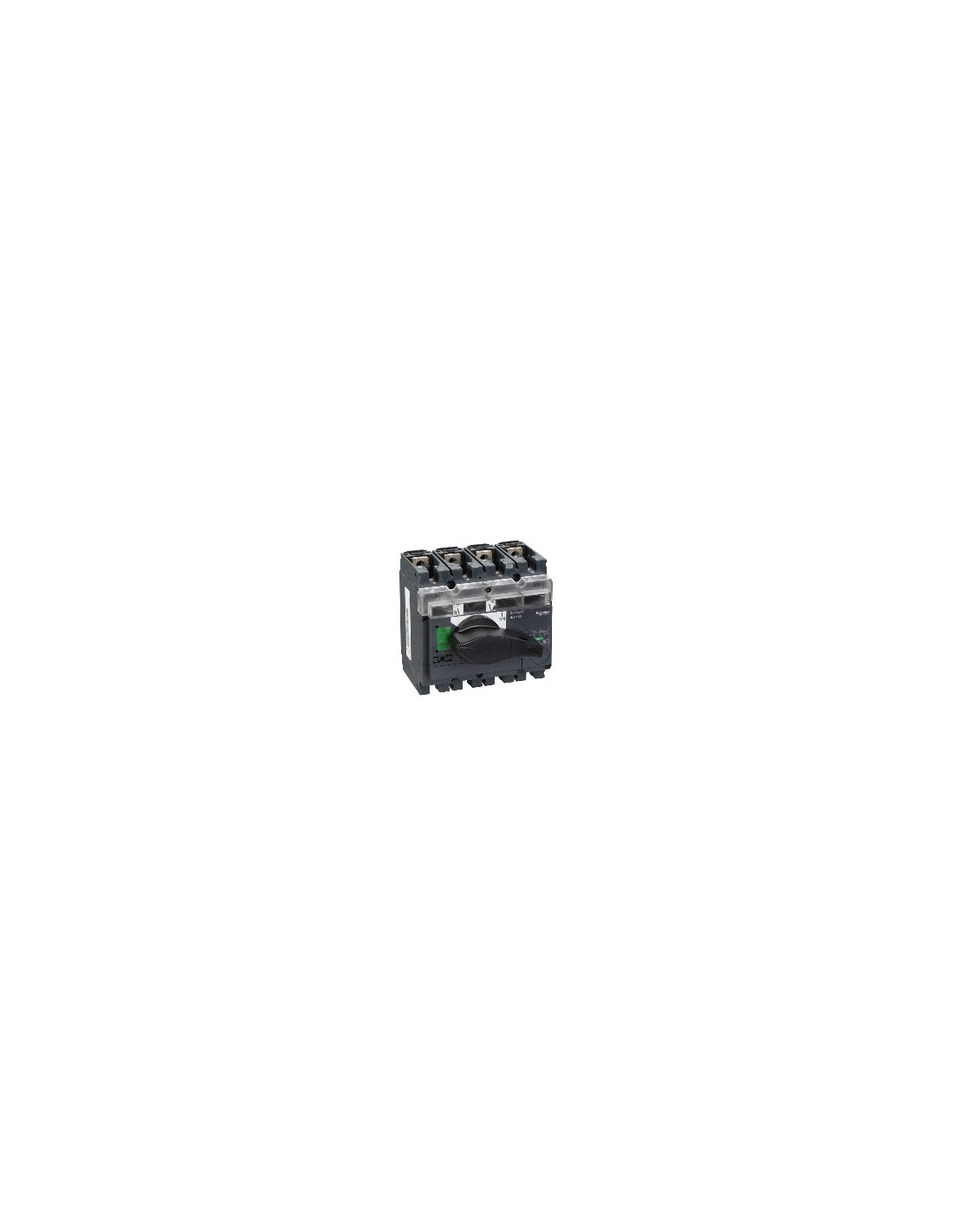

4P Compact NB 160 A Abschaltschalter

Kompakter Schaltschalter der ComPact-Serie, Interpact INV160 4P, entwickelt für die sichere Abschaltung von elektrischen Stromkreisen in Industrie- und Gewerbeanlagen.

Technische Merkmale

• Anzahl der Pole: 4P
• Art des Netzes: Dauerstrom AC
• Netzfrequenz: 50/60 Hz
• Nennspannung: 690 V AC 50/60 Hz, 250 V Gleichstrom
• Nennspannung der Isolierung: 750 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Nennarbeitsstrom: 160 A
• Konventioneller Wärmestrom: 160 A bei 60 °C
• Nenn Kurzschlussleistung: 30 kA nur Schalterschalter 690 V AC bei 50/60 Hz
• Zulässiger Zeitstrom: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Abscheidungskraft: Ja.
• Kontaktpositionsanzeige: Ja.
• Sichtbare Schnitte: Ja.
• Grad der Kontamination: 3
• Art der Kontrolle: Drehbefehl
• Art der Montage: Fest
• Montagehalter: Placa Carril
• Obere Verbindung: Grenze
• Verbindung nach unten: Vorderteil
• Maximale Leistung: AC-23, Zustand 1 110 kW bei 500/525 V AC 50/60 Hz, 90 kW bei 660/690 V AC 50/60 Hz
• Mechanische Haltbarkeit: 15000 Zyklen
• Elektrische Haltbarkeit: AC-22A, AC-23A, DC-22A, DC-23A (1500 Zyklen)
• Verbindungsschritt: 45 mm
• Höhe: 136 mm
• Breite: 140 mm
• Tiefe: 96 mm
• Gewicht: 2,2 kg
• IP-Schutzgrad: IP40
• IK-Schutzgrad: IK07
• Betriebsumgebungstemperatur: -25...70 °C
• Lagerumgebungstemperatur: -50...85 °C
• Bescheinigungen: KEMA-KEUR, CCC
• Normen: In> 40 A Sofort- und Nachfragewerte
• EU-RoHS-Richtlinie: Gemäß
• Green Premium Produkt
• ohne Quecksilber
• EEAG: Recyceln nach einem spezifischen EU-System
