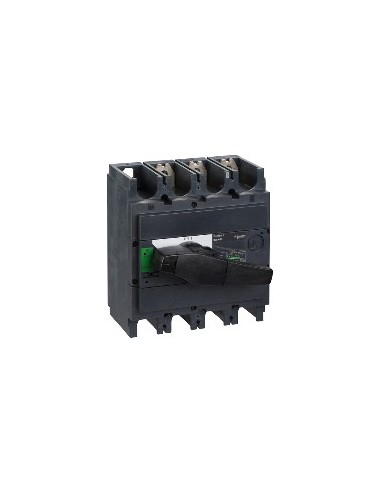

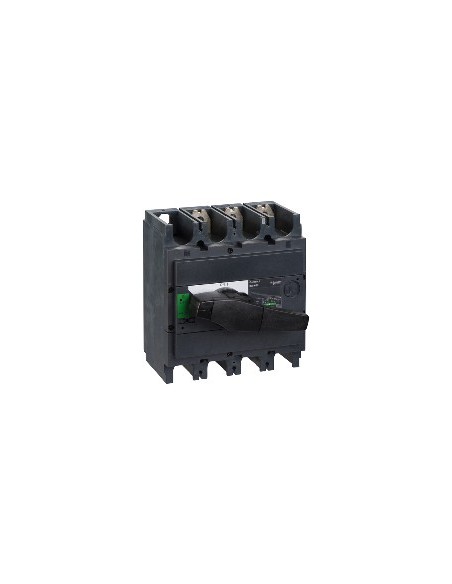

Interpact interruptor INS630 3 polos

Interruptor seccionador INS630 de 3 polos, concebido para a desconexão segura de circuitos elétricos em ambientes industriais. Compatível com redes AC e corrente contínua, oferece operação confiável em condições de alta demanda. A sua construção robusta e as certificações de qualidade garantem um desempenho estável em instalações exigentes.

Características técnicas

• Número de polos: 3P
• Tipo de rede: AC contínuo
• Frequência de rede: 50/60 Hz
• Corrente nominal de emprego: AC-22A, estado 1 630 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 480 V NEMA, 500/525 V, 660/690 V; AC-23A, estado 1 630 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 480 V NEMA, 500/525 V, 660/690 V; DC-22A, estado 1 550 A corrente contínua 125 V 2 polos em série; DC-23A, estado 1 550 A corrente contínua 125 V 2 polos em série; DC-23B, estado 1 630 A corrente contínua 125 V 2 polos em série
• Voltagem nominal de isolamento: 750 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV de acordo com valores instantâneos e de demanda
• Corrente térmica convencional: 630 A a 60 °C
• Capacidade nominal de curtocircuito: 330 kA com interruptor automático para cima 690 V AC a 50/60 Hz, 50 kA apenas interruptor-seccionador 690 V AC a 50/60 Hz
• Voltagem nominal de utilização: 250 V corrente contínua, 690 V AC 50/60 Hz
• Potência de secção: Sim, sim.
• Indicador de posição do contacto: Sim, sim.
• Corte visível: Não, não.
• Grau de contaminação: 3
• Tipo de controlo: Comando rotativo
• Cor do comando: Negro
• Tipo de montagem: Fixa
• Suporte de montagem: Carrilha Placa
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Potência máxima: AC-23, estado 1 200 kW em 220/240 V AC 50/60 Hz, 230 V AC 50/60 Hz, 315 kW em 380/415 V AC 50/60 Hz, 375 kW em 480 V AC 50/60 Hz, 400 kW em 440 V AC 50/60 Hz, 500/525 V AC 50/60 Hz, 560 kW em 660/690 V AC 50/60 Hz
• Serviço nominal: Ininterrupto
• Corrente temporal admissível: 11,5 kA durabilidade elétrica 3 s, 20 kA durabilidade elétrica 1 s, 4 kA durabilidade elétrica 30 s, 4,9 kA durabilidade elétrica 20 s de acordo com valores instantâneos e de demanda
• Durabilidade mecânica: 10000 ciclos
• Durabilidade elétrica: AC-22A, estado 1 1500 ciclos 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, 690 V AC 50/60 Hz; AC-23A, estado 1 1500 ciclos 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, 690 V AC 50/60 Hz; DC-23A, estado 1 1000 ciclos 125 V corrente contínua; DC-23B, estado 1 200 ciclos 125 V corrente contínua
• Passo de ligação: 45 mm
• Altura: 205 mm
• Largura: 185 mm
• Profundidade: 130 mm
• Peso do produto: 4,6 kg
• Código de compatibilidade: INS630
• Normas: Valores instantâneos e de demanda Em> 40 A
• Certificações de produto: CCC KEMA-KEUR
• Grau de proteção IP: IP40 de acordo com Ativação / Desativação Ig
• Grau de proteção IK: IK07 corresponde a H
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: A referência não contém SVHC
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Informação sobre as isenções de RoHS: Sim, sim.
• A norma RoHS da China: Produto fora do âmbito da RoHS China. Declaração informativa de substâncias
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de recolha de resíduos e nunca terminar num recipiente de lixo
