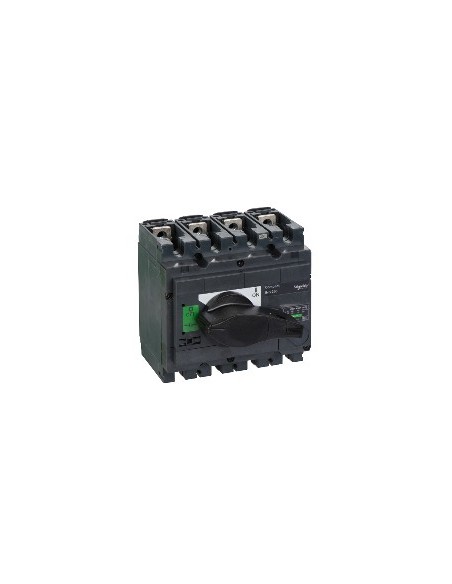

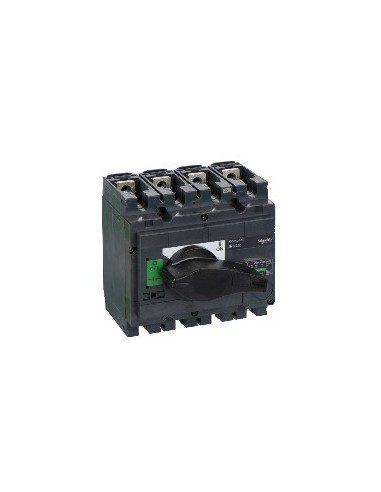

Interruptor de secção 4P ComPact INS250

Interpact interruptor INS250 4P da gama ComPact, concebido para a conexão e desconexão segura de circuitos elétricos em instalações industriais e comerciais.

Características técnicas

• Número de polos: 4P
• Tipo de rede: AC contínuo
• Frequência de rede: 50/60 Hz
• Corrente nominal de emprego: 250 A
• Voltagem nominal de isolamento: 750 V AC 50/60 Hz
• Voltagem nominal de utilização: 690 V AC 50/60 Hz, 250 V corrente contínua
• Capacidade nominal de curtocircuito: 30 kA (apenas interruptor-seccionador), 330 kA com interruptor automático para cima de água
• Corrente térmica convencional: 250 A a 60 °C
• Fluxo temporário admissível: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: 1500 ciclos (AC-22A, AC-23A, DC-22A, DC-23A)
• Potência de secção: Sim, sim.
• Indicador de posição do contacto: Sim, sim.
• Corte visível: Não, não.
• Grau de contaminação: 3
• Tipo de controlo: Comando rotativo
• Cor do comando: Negro
• Tipo de montagem: Fixa
• Suporte de montagem: Carrilha Placa
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Potência máxima: Até 210 kW em 660/690 V AC
• Passo de ligação: 35 mm
• Altura: 136 mm
• Largura: 140 mm
• Profundidade: 96 mm
• Peso: 2,2 kg
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Certificações: KEMA-KEUR, CCC
• Normas: Valores instantâneos e de demanda Em> 40 A
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Regulamento REACh: Não contém SVHC
• Estado de oferta sustentável: Produto Green Premium
• RAEE: Deve ser descartado de acordo com um sistema específico na UE
