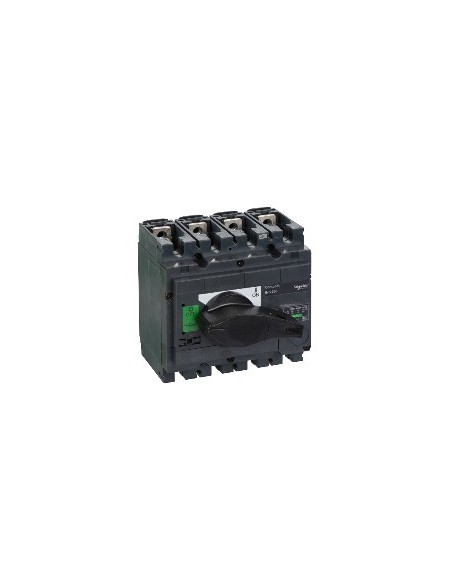

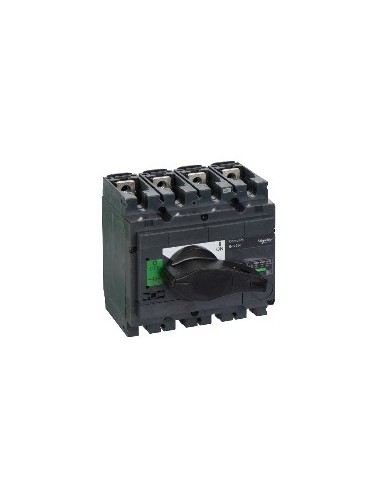

Sectionneur 4P ComPact INS250

Sectionneur Interpact INS250 4P de la gamme ComPact, conçu pour la connexion et la déconnexion sécurisée de circuits électriques dans des installations industrielles et commerciales.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Intensité nominale d'utilisation : 250 A
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Tension nominale d'utilisation : 690 V AC 50/60 Hz, 250 V courant continu
• Capacité nominale de court-circuit : 30 kA (sectionneur uniquement), 330 kA avec interrupteur automatique en amont
• Intensité thermique conventionnelle : 250 A à 60 °C
• Intensité admissible temporaire : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles (AC-22A, AC-23A, DC-22A, DC-23A)
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commande rotative
• Couleur de la poignée : Noir
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : Jusqu'à 210 kW à 660/690 V AC
• Pas de connexion : 35 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids : 2,2 kg
• Grade de protection IP : IP40
• Grade de protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Certifications : KEMA-KEUR, CCC
• Normes : Valeurs instantanées et de demande En> 40 A
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Règlement REACh : Ne contient pas de SVHC
• État de l'offre durable : Produit Green Premium
• DEEE : Doit être éliminé selon le système spécifique dans l'UE
