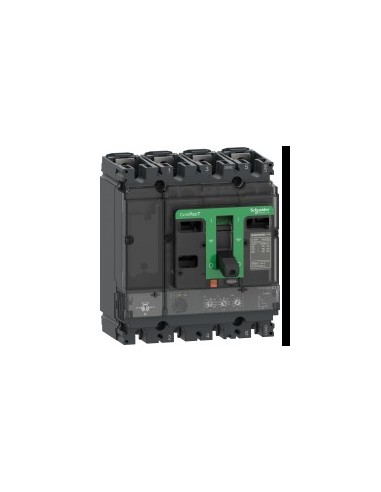

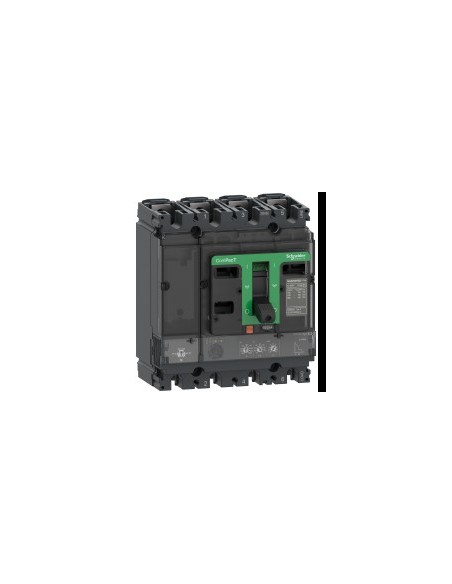

Disjuntor ComPacT NSX100N 4P4R 40A Micrologic 2.2

Interruptor automático ComPacT NSX100N 4P4R de 40 A com unidade de controlo Micrologic 2.2, concebido para aplicações industriais e comerciais com corrente superior a 0,1 A. Oferece proteção contra sobrecargas e curtocircuitos através de tecnologia eletrônica, garantindo uma operação confiável em ambientes exigentes.

Características técnicas

• Número de polos: 4P
• Descrição dos polos protegidos: 4R 3R+ N/2 3R+ N/2
• Posição neutra: Esquerda
• Corrente nominal [In]: 40 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Potência de secção: Sim, acorda o Icu.
• Categoria de emprego: Categoria A
• Capacidade de corte Icu: 90 kA em 220/240 V AC, 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Potência de corte em serviço [Ics]: 90 kA em 220/240 V AC, 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Unidade de controlo: Micrologic 2.2
• Tecnologia de unidade de disparo: Eletrônico
• Funções de protecção: O Sol
• Tipo de controlo: Maneta
• Tipo de montagem: Fixa
• Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Durabilidade mecânica: 50000 ciclos
• Durabilidade elétrica: 50000 ciclos em 440 V In/2, 30000 ciclos em 440 V In, 20000 ciclos em 690 V In/2, 10000 ciclos em 690 V In
• Potência dissipada por polo: 1,34 W
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Tipo de protecção: Proteção contra sobrecarga (muito tempo), proteção contra curtocircuitos de curta duração com atraso fixo, proteção contra curtocircuitos instantâneos
• Calibre da unidade de tiro: 40 A a 40 °C
• Ajuste de detecção de longo prazo Ir: 9 regulamentações, intervalo 18...40 A
• Longo atraso: Fixa, 400 s em 1,5 x Ir, 16 s em 6 x Ir, 11 s em 7,2 x Ir
• Ajuste de proteção neutro: 0,5 x Ir (3R+ N/2), 1 x Ir (4R), proteção de sobrecarga (muito tempo) (3R)
• Memória térmica: 20 minutos antes e depois do disparo
• Ajuste de detecção de curto atraso Isd: 9 regulamentações, intervalos 1,5...10 x Ir
• Retardo de curto prazo: Fixa
• Detecção instantânea Ii: Fixa, intervalo 600 A
• Proteção contra fuga de terra: Sem
• Seletividade lógica ZSI: Sem
• Número de ranuras: 5
• Indicações em local: Pronto para operar (LED verde parpadeante), sobrecarregado (LED vermelho 105 % Ir), sobrecarregado (LED laranja 90 % Ir)
• Dimensões: Largura de 140 mm, altura de 161 mm, profundidade de 86 mm
• Peso: 2,4 kg
• Código de compatibilidade: N.S.X100
• Normas: HB2
• Certificações: CCC gerador Marina
• Categoria de sobretensão: Classe II
• Classe de proteção contra descargas elétricas: Classe II
• Grau de contaminação: 3 de acordo com IK07
• Grau de proteção IP: IP40 de acordo com a IEC 60529
• Grau de proteção IK: IK07 em conformidade com a IEC 62262
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000 m... 5000 m com restrições
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Contém SVHC acima do limiar
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Exempções de RoHS: Sim, sim.
• A norma RoHS da China: Produto não abrangido pela RoHS China
