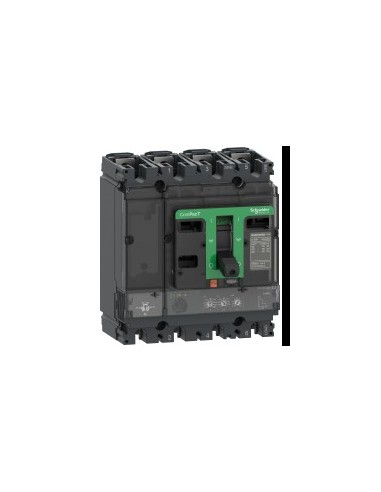

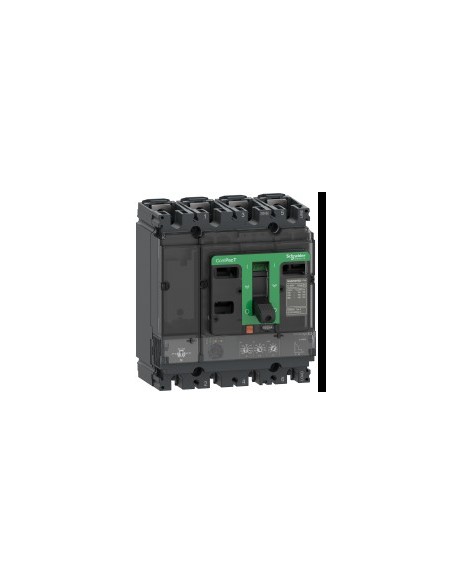

Interruttore automatico ComPacT NSX100N 4P4R 40A Micrologic 2.2

Interruttore automatico ComPacT NSX100N 4P4R da 40 A con unità di controllo Micrologic 2.2, progettato per applicazioni industriali e commerciali con corrente superiore a 0,1 A. Offre protezione da sovraccarichi e cortocircuiti mediante tecnologia elettronica, garantendo un funzionamento affidabile in ambienti esigenti.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R 3R+ N/2 3R+ N/2
• Posizione neutra: Sinistra
• Corrente nominale [In]: 40 A a 40 °C
• Tensione nominale di esercizio [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Potere di sezionamento: Si', secondo Icu.
• Categoria di occupazione: Categoria A
• Capacità di taglio Icu: 90 kA in 220-240 V AC, 50 kA in 380/415 V AC, 50 kA in 440 V AC, 36 kA in 500 V AC, 35 kA in 525 V AC, 10 kA in 660/690 V AC
• Potenza di taglio in servizio [Ics]: 90 kA in 220/240 V AC, 50 kA in 380/415 V AC, 50 kA in 440 V AC, 36 kA in 500 V AC, 35 kA in 525 V AC, 10 kA in 660/690 V AC
• Unità di controllo: Micrologic 2.2
• Tecnologia di unità di tiro: Elettronico
• Funzioni di protezione: LSOI
• Tipo di controllo: Manetta
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza a picchi di tensione [Uimp]: 8 kV
• Durabilità meccanica: 50000 cicli
• Durabilità elettrica: 50000 cicli a 440 V In/2, 30000 cicli a 440 V In, 20000 cicli a 690 V In/2, 10000 cicli a 690 V In
• Potenza dissipata da polo: 1,34 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Tipo di protezione: Protezione da sovraccarico (molto tempo), protezione da cortocircuito a breve durata con ritardo fisso, protezione da cortocircuito istantaneo
• Calibro dell'unità di tiro: 40 A a 40 °C
• Regolazione di rilevamento a lungo termine Vai: 9 regolazioni, intervallo 18...40 A
• Ritardo di lunga durata: Fisso, 400 s in 1,5 x Vai, 16 s in 6 x Vai, 11 s in 7,2 x Vai
• Regolazione protezione neutro: 0,5 x Vai (3R+ N/2), 1 x Vai (4R), protezione da sovraccarico (molto tempo) (3R)
• Memoria termica: 20 minuti prima e dopo lo sparo
• Regolazione di rilevamento di corto ritardo Isd: 9 regolazioni, intervallo 1,5...10 x Vai
• Ritardo di breve durata: Fisso
• Rilevamento istantaneo Ii: Fisso, intervallo 600 A
• Protezione contro le perdite a terra: Senza
• Selettività logica ZSI: Senza
• Numero di slot: 5
• Segnalazioni locali: Pronto ad operare (LED verde lampeggiante), Sovraccarico (LED rosso 105 % Vai), Sovraccarico (LED arancione 90 % Vai)
• Dimensioni: Larghezza 140 mm, Altezza 161 mm, Profondità 86 mm
• Peso: 2,4 kg
• Codice di compatibilità: NSX100
• Norme: HB2
• Certificati: CCC Generator Marina
• Categoria di sovratensione: Classe II
• Classe di protezione contro le scariche elettriche: Classe II
• Grado di contaminazione: 3 secondo IK07
• Grado di protezione IP: IP40 secondo IEC 60529
• Grado di protezione IK: IK07 secondo IEC 62262
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Umidità relativa: 0...95 %
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione, 2000 m ... 5000 m con restrizioni
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Contiene HCVS sulla soglia
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: Prodotto al di fuori dell'ambito di applicazione della RoHS Cina
