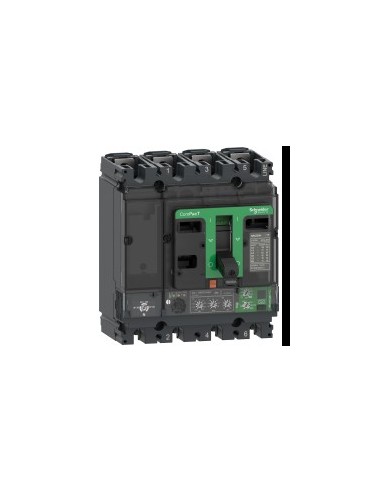

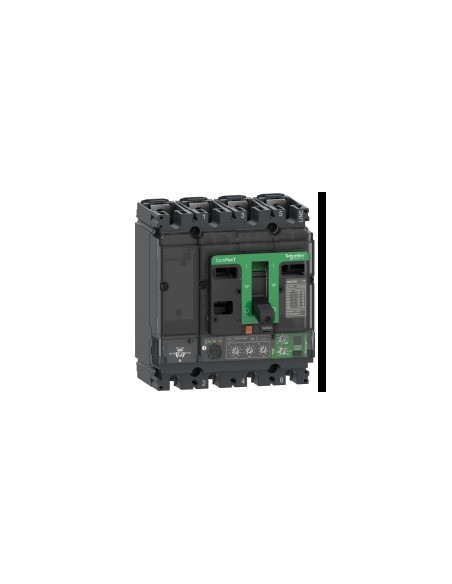

Disjuntor Automático ComPacT NSX160N 4P4R 160A Micrologic 4.2

Disjuntor automático de proteção contra fuga à terra da gama ComPacT de nova geração, projetado para aplicações com corrente superior a 0,1 A. Compatível com sistemas AC de 50/60 Hz, oferece proteção integral em instalações elétricas industriais e comerciais. Incorpora unidade de controle Micrologic 4.2 AB com funções LSoIR e proteção integrada contra fuga à terra de classe A.

Características técnicas

• Número de polos: 4P
• Descrição de polos protegidos: 4R, 3R+ N/2, 3R
• Posição de neutro: Esquerda
• Corrente nominal [In]: 160 A em 40 °C
• Tensão nominal de emprego [Ue]: 440 V AC 50/60 Hz
• Tipo de rede: AC
• Frequência da rede: 50/60 Hz
• Capacidade de corte Icu: 50 kA em 440 V AC 50/60 Hz
• Poder de corte em serviço [Ics]: 50 kA em 440 V AC 50/60 Hz
• Unidade de controle: Micrologic 4.2 AB
• Tecnologia de unidade de disparo: Eletrônico
• Funções de proteção: LSoIR, proteção contra fuga à terra
• Classe de proteção contra fuga à terra: Classe A
• Ajuste de sensibilidade de corrente residual: Ajustável (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
• Retardo de disparo diferencial: Ajustável (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
• Memória térmica: 20 minutos antes e depois do disparo
• Intervalo de ajuste de detecção a longo prazo Ir: 63...160 A
• Retardo de longa duração fixo: 400 s em 1,5 x Ir, 16 s em 6 x Ir, 11 s em 7,2 x Ir
• Retardo de curta duração fixo: 0,02 s
• Intervalo de ajuste de detecção curta duração Isd: 1,5...10 x Ir
• Detalhes de ajuste instantâneo: Fixo, 2400 A
• Durabilidade mecânica: 40000 ciclos
• Durabilidade elétrica: 40000 ciclos em 440 V In/2
• Grado de proteção IP: IP40
• Grado de proteção IK: IK07
• Temperatura ambiente de funcionamento: -25…70 °C
• Altitude máxima de funcionamento: 0...2000 m sem redução
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Passo de conexão: 35 mm
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Peso: 2,6 kg
• Código de compatibilidade: NSX160
• Normas: HB2
• Certificações: CCC gerador Marina
• Directiva RoHS UE: Conforme
• Contém SVHC acima do limite (REACH)
