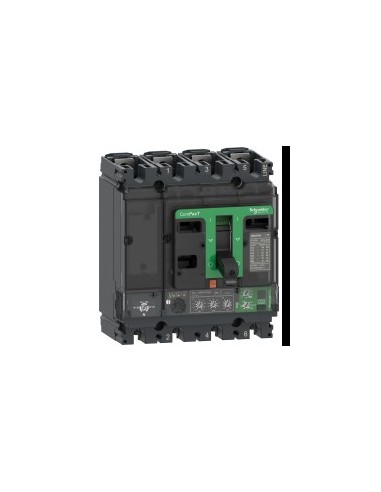

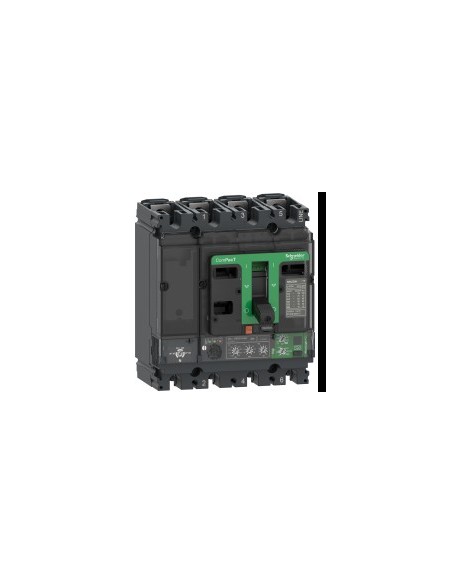

Interruttore automatico ComPacT NSX160N 4P4R 160A Micrologic 4.2

Interruttore automatico di protezione contro le perdite a terra della gamma ComPacT di nuova generazione, progettato per applicazioni con corrente superiore a 0,1 A. Compatibile con sistemi AC da 50/60 Hz, offre protezione integrale in impianti elettrici industriali e commerciali. Incorpora unità di controllo Micrologic 4.2 AB con funzioni LSoIR e protezione integrata contro le perdite a terra di classe A.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione dei poli protetti: 4R, 3R+ N/2, 3R
• Posizione neutra: Sinistra
• Corrente nominale [In]: 160 A a 40 °C
• Tensione nominale di esercizio [Ue]: 440 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di taglio Icu: 50 kA in 440 V AC 50/60 Hz
• Potenza di taglio in servizio [Ics]: 50 kA in 440 V AC 50/60 Hz
• Unità di controllo: Micrologic 4.2 AB
• Tecnologia di unità di tiro: Elettronico
• Funzioni di protezione: LSoIR, protezione contro le perdite a terra
• Classe di protezione contro le perdite a terra: Classe A
• Regolazione della sensibilità di corrente residua: Regolabile (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
• Ritardo di scatto differenziale: Regolabile (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
• Memoria termica: 20 minuti prima e dopo lo sparo
• Intervallo di regolazione di rilevamento a lungo termine Vai: 63...160 A
• Ritardo di lunga durata fisso: 400 s in 1,5 x Vai, 16 s in 6 x Vai, 11 s in 7,2 x Vai
• Ritardo di breve durata fisso: 0,02 s
• Intervallo di regolazione di rilevamento breve durata Isd: 1,5...10 x Vai
• Dettagli di regolazione istantanea: Fisso, 2400 A
• Durabilità meccanica: 40000 cicli
• Durabilità elettrica: 40000 cicli a 440 V In/2
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25...70 °C
• Altitudine massima di funzionamento: 0...2000 m senza diminuzione
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Horizontale e verticale (plano por la parte posterior)
• Peso: 2,6 kg
• Codice di compatibilità: NSX160
• Norme: HB2
• Certificati: CCC Generator Marina
• Direttiva RoHS UE: Conforme
• Contiene HCV sulla soglia (REACH)
