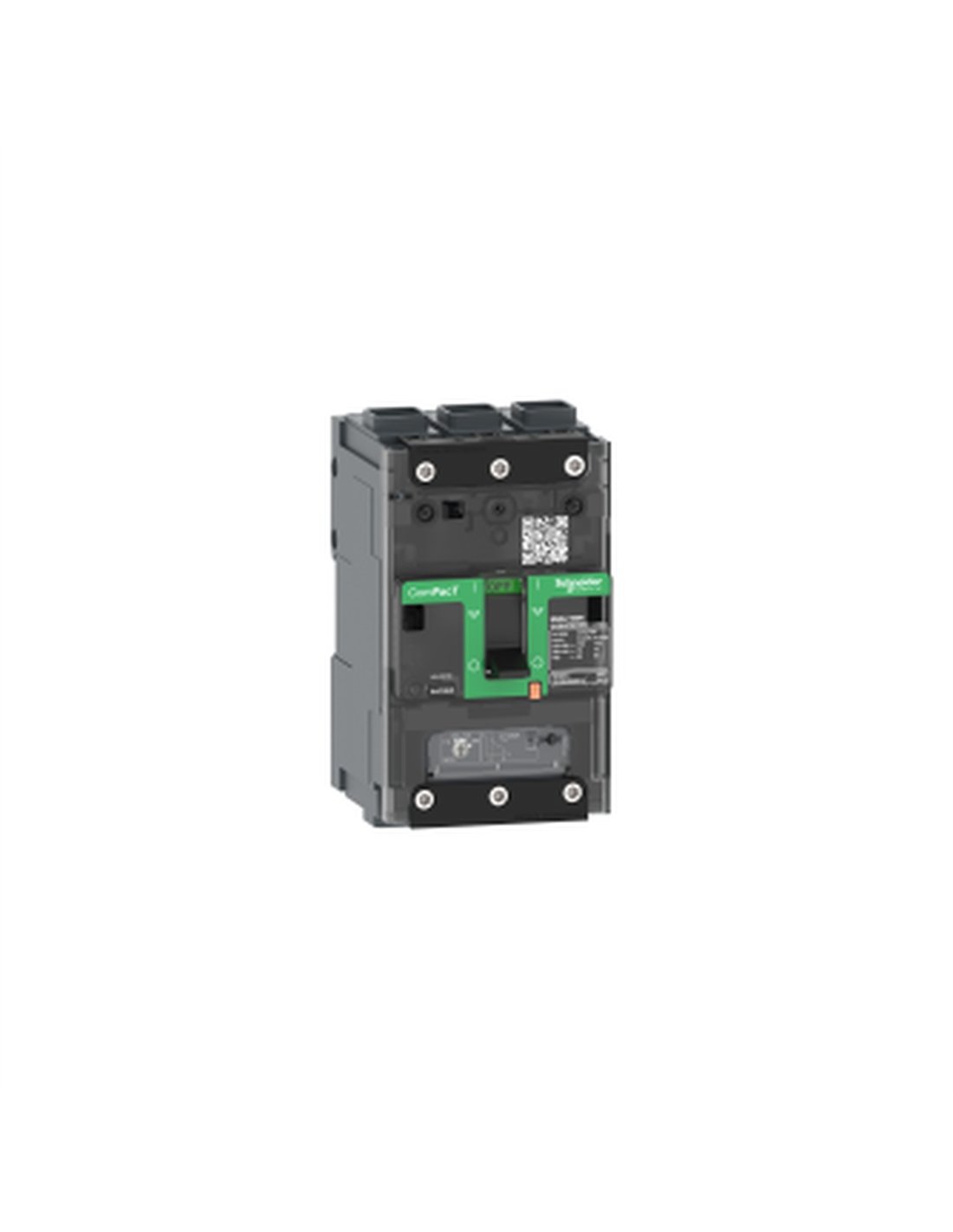

Interruptor automático COMPACTO 80A 3P 36kA 690V AC TMD NSXm100F

disjuntor NSXm100F 36kA AC 3P 80A TMD ELINK da linha New Generation ComPacT é uma solução avançada para proteção de circuitos elétricos. Projetado para aplicações com correntes acima de 0,1 A, este dispositivo tripolar (3P) oferece uma corrente nominal de 80 A a 40 °C e uma tensão nominal de operação de até 690 V CA a 50/60 Hz. Sua capacidade de interrupção é notável, atingindo até 85 kA Icu em 220–240 V CA e 36 kA Icu em 380–415 V CA, garantindo proteção eficaz em diversas condições de operação.

O NSXm 100F possui uma unidade de controle TM-D e utiliza tecnologia de disparo termomagnético, permitindo oferecer funções de proteção LIG.

Seu design permite montagem fixa nas posições horizontal e vertical, com conexões acessíveis na parte frontal e superior. Além disso, sua durabilidade mecânica e elétrica é garantida por 20.000 ciclos, assegurando um desempenho confiável ao longo do tempo.

• Corrente nominal: 80 A a 40 °C
• Tensão de isolamento nominal: 800 V CA
• Capacidade de interrupção: 85 kA a 220…240 V CA
• Durabilidade mecânica: 20.000 ciclos
• Grau de proteção: IP40
• Temperatura de operação: -25…70 °C
• Dimensões: 81 mm (largura) x 137 mm (altura) x 80 mm (profundidade)
• Peso: 1,06 kg
• Conexões: 2,5…95 mm² rígidas ou flexíveis
• Cor: Cinza (RAL 7016)
