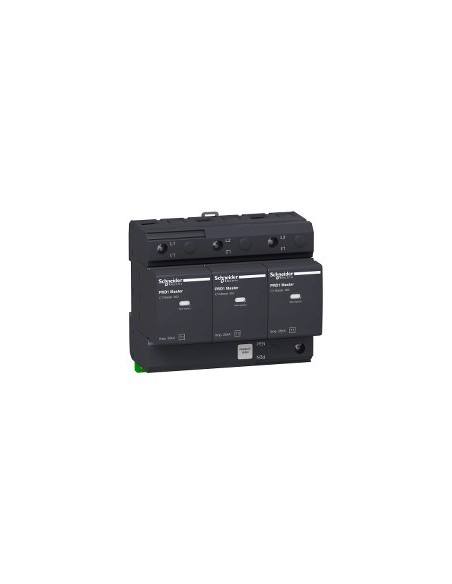

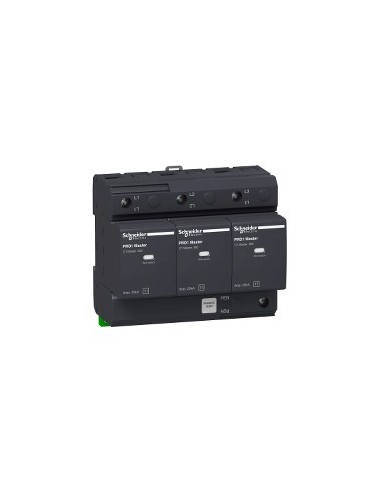

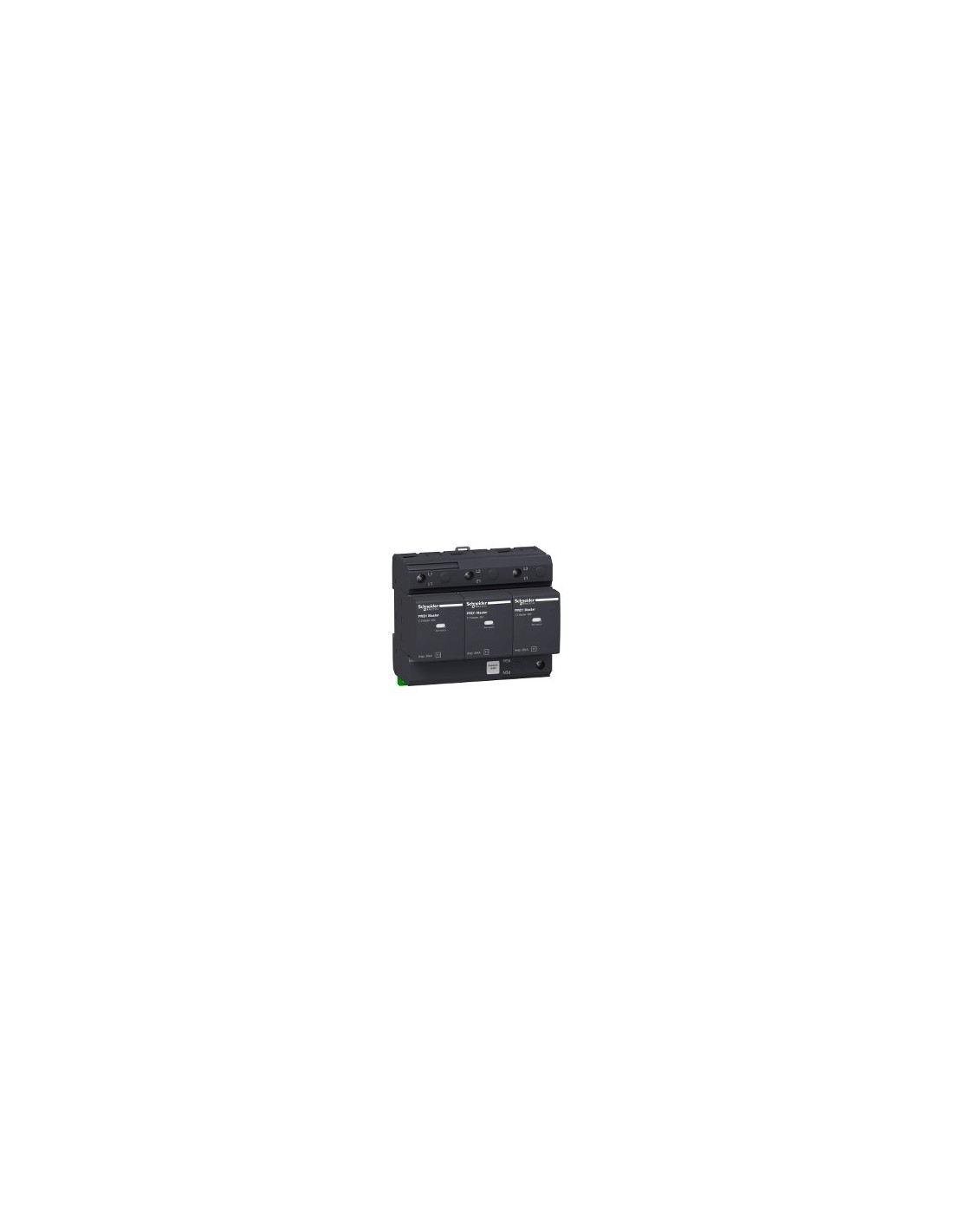

Limitatore di sovratensione 3P tipo 1 25 kA

Limitatore di sovratensione 3P tipo 1 con cartuccia plug-in per reti di distribuzione elettrica 230/400 V AC, 50/60 Hz. Progettato per proteggere impianti in piccoli negozi, offre protezione contro sovratensioni transitorie con livello di protezione <1,5 kV (modo comune L/PE) e tempo di risposta <100 ns. Compatibile con fusibile gG 315 A o interruttore automatico Compact NSX100F/N 100 A. Montaggio su guida DIN, grado di protezione IP40 (faccia anteriore).

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di limitatore di sovratensione: Tipo 1
• Sistema di collegamento a terra: TN-C IT 230
• Tensione nominale d'impiego: 230/400 V AC ±10 %, 50/60 Hz
• Corrente di scarica nominale (modo comune, stato 1): 25 kA (L/PE)
• Corrente d'impulso (modo comune, stato 1): 25 kA (L/PE), 12,5 A·s
• Tensione di funzionamento massima continua (modo comune, stato 1): 350 V (L/PE)
• Livello di protezione della tensione (modo comune, tipo 2): <1,5 kV (L/PE)
• Sovratensione temporanea: 1200 V (N/PE), 200 ms; 415 V (L/N), 5 s; 440 V (L/N), 7200 ms
• Monitoraggio della corrente: 50 kA (modo differenziale L/N), 100 A (modo comune N/PE)
• Segnalazione remota: Dove
• Composizione contatti segnalazione: 1 SD (1 C/O)
• Resistenza ai cortocircuiti: 50 kA
• Tempo di risposta: <100 ns
• Connessioni: Morsetto a tunnel, 10–35 mm² rigido o 10–25 mm² flessibile, sopra o sotto
• Coppia di serraggio: 4,5 N·m
• Corrente di impulso: 25 kA
• Grado di protezione IP: IP40 (faccia anteriore, stato 1), IP20 (installato, stato 1)
• Grado di protezione IK: IK05 (conforme all'accessorio di isolamento)
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…80 °C
• Umidità relativa: 5…95 %
• Altitudine massima di funzionamento: 2000 m
• Materiale: PBT (polibutilentereftalato)
• Colore: Grigio antracite (RAL 7016)
• Peso: 1175 g
• Altezza: 90 mm
• Larghezza: 108 mm
• Profondità: 71 mm
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Guida DIN
• Passi da 9 mm: 12
• Codice di compatibilità: PRD1_Master
• Norme: EN 61643-11:2012, IEC 61643-11:2011
• Certificazioni: CE, KEMA-KEUR
