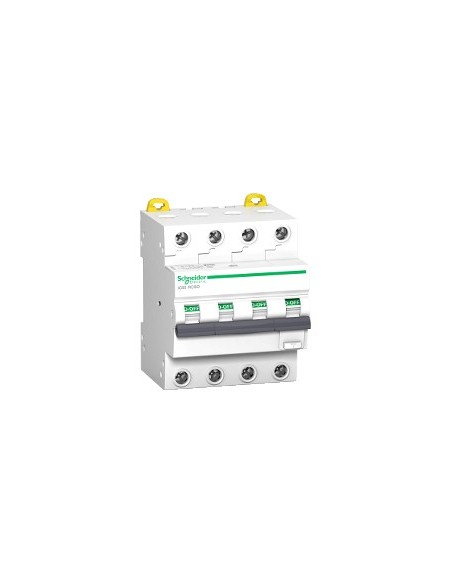

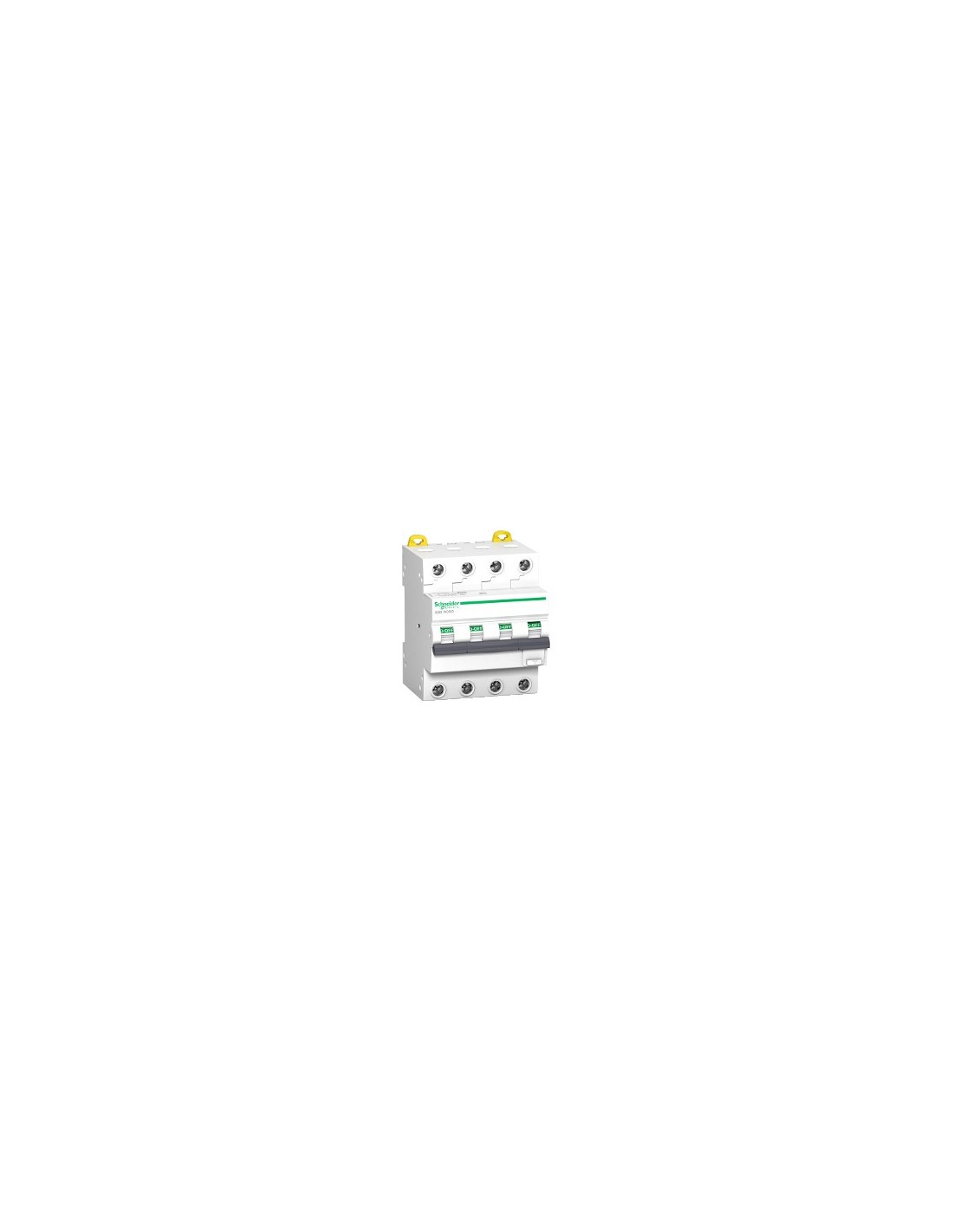

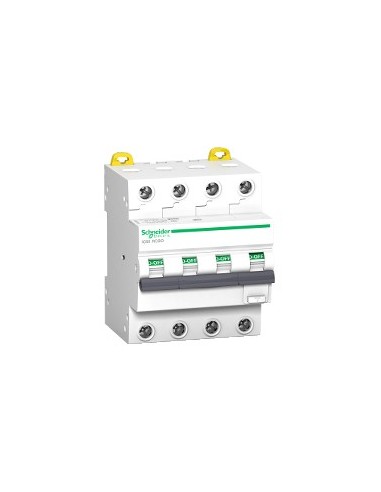

Interruttore differenziale RCBO 4P 10 A curva C 30 mA

Interruttore differenziale con protezione contro sovracorrente (RCBO) 4P, progettato per impianti elettrici monofase e trifase in sistemi AC. Fornisce protezione completa contro sovraccarichi e dispersioni a terra, con sensibilità di 30 mA e azionamento istantaneo. Utilizzato in uscite di distribuzione dove è richiesta sicurezza elettrica in condizioni di corrente superiore a 0,1 A.

Caratteristiche tecniche

• Numero di poli: 4P
• Numero di poli protetti: 4
• Corrente nominale [In]: 10 A
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Termo-magnetica
• Codice della curva: C
• Sensibilità di dispersione a terra: 30 mA
• Ritardo di protezione contro dispersioni: Istantaneo
• Classe di protezione contro dispersioni: Tipo A-SI
• Capacità di interruzione: 6000 A Icn / 6 kA Icu a 380...415 V AC 50 Hz
• Potere di interruzione in servizio [Ics]: 6000 A 100 % Icn / 6 kA 100 % Icu
• Potere di connessione e interruzione: Idm 6000 A a 380...415 V AC 50 Hz
• Classe di limitazione: 1
• Tensione nominale d'impiego [Ue]: 380...415 V AC 50 Hz
• Tensione nominale d'isolamento [Ui]: 500 V AC 50 Hz
• Resistenza ai picchi di tensione [Uimp]: 4 kV
• Corrente di sovratensione: 3000 A
• Limite di collegamento magnetico: 5...10 x In
• Tecnologia di azionamento corrente residua: Indipendente dalla tensione
• Grado di protezione IP: IP40 (quadro di distribuzione)
• Temperatura ambiente di funzionamento: -25…40 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Umidità relativa: 95 % a 55 °C
• Categoria di sovratensione: III
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A
• Tropicalizzazione: 2
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Connessioni: Morsetto tipo tunnel (1…35 mm² rigido, 1…25 mm² flessibile)
• Lunghezza del filo scoperto: 12 mm
• Coppia di serraggio: 2 N·m
• Tipo di comando: Maniglia
• Segnalazioni locali: Acceso, Spento, interruzione per guasto
• Supporto di montaggio: Profilo DIN
• Tipo di montaggio: Regolabile con morsetto
• Passi da 9 mm: 8
• Altezza: 86 mm
• Larghezza: 72 mm
• Profondità: 78 mm
• Peso: 423 g
• Colore: Bianco
• Etichette di qualità: VDE, NF, IMQ, KEMA-KEUR
• Norme: Icu EN/IEC 61009-2-1
• Protezione contro dispersioni a terra: Integrata
• Direttiva RoHS UE: Conforme
• Regolamento REACh: Senza SVHC
• Stato di offerta sostenibile: Prodotto Green Premium
• RAEE: Deve essere smaltito secondo sistemi specifici di raccolta
