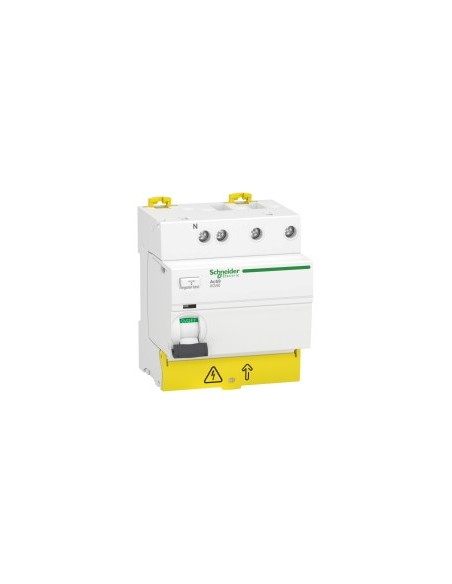

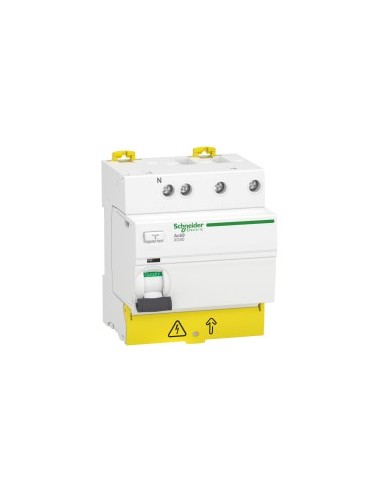

Interruttore differenziale Acti9 iIG40 3P+N 63A 300mA

Interruttore differenziale tipo RCCB della gamma Acti9 iIG40, progettato per la protezione contro le perdite di corrente in impianti trifasi con neutro. Utilizzato per l'ingresso di gruppo e offre protezione istantanea con sensibilità di 300 mA, compatibile con reti AC da 50 Hz e tensioni nominali da 380...415 V. La sua tecnologia di azionamento indipendente dalla tensione garantisce un funzionamento affidabile anche in condizioni di tensione ridotta.

Caratteristiche tecniche

• Numero di poli: 3P + N
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 63 A
• Tipo di rete: AC
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo A-SI
• Potere di interruzione: Sì, conforme a Icu
• Tensione nominale di impiego [Ue]: 380...415 V AC 50 Hz
• Tensione nominale di isolamento [Ui]: 500 V AC 50 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Potere di connessione e interruzione: Idm 1500 A
• Corrente condizionale di cortocircuito: 10000 A
• Indicatore di posizione del contatto: Sì
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN
• Passo di collegamento: 18 mm tra fasi, 18 mm tra fase e neutro
• Passi da 9 mm: 8
• Altezza: 85 mm
• Larghezza: 72 mm
• Profondità: 74 mm
• Peso: 364 g
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: 15000 cicli
• Collegamenti: Terminali a tunnel (inferiore: 1…35 mm² rigido, 1…25 mm² flessibile; superiore: 1…16 mm² rigido, 1…10 mm² flessibile)
• Lunghezza del filo nudo: 14 mm
• Coppia di serraggio: 3,5 N·m (inferiore), 2 N·m (superiore)
• Grado di protezione: IP20 conforme a IEC 60529, IP40 (custodia modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A conforme a EN/IEC 61008-2-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Norme: EN/IEC 61008-2-1
• Certificazioni: CE
• Direttiva RoHS UE: Conforme
• Presenza di alogeni: Prodotto con materiale plastico senza alogeni
• Senza mercurio: Sì
• Regolamento REACh: Contiene SVHC oltre la soglia
• Informazioni sulle esenzioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
• Stato di offerta sostenibile: Prodotto Green Premium
• Dispositivo di chiusura con lucchetto: Sì
