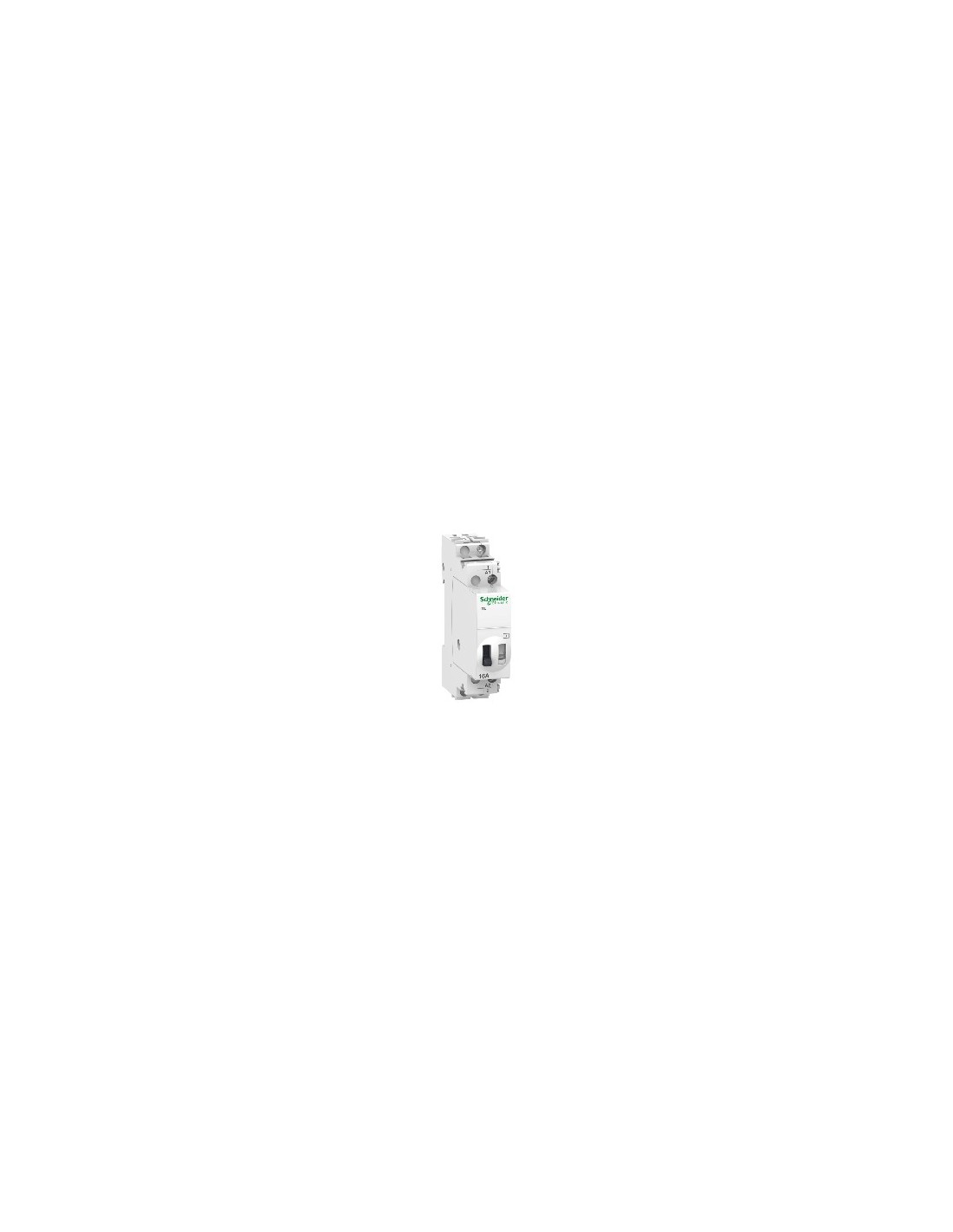

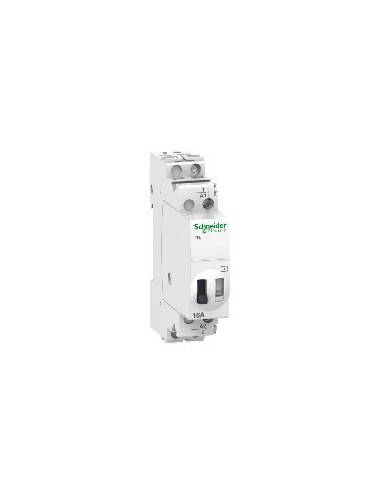

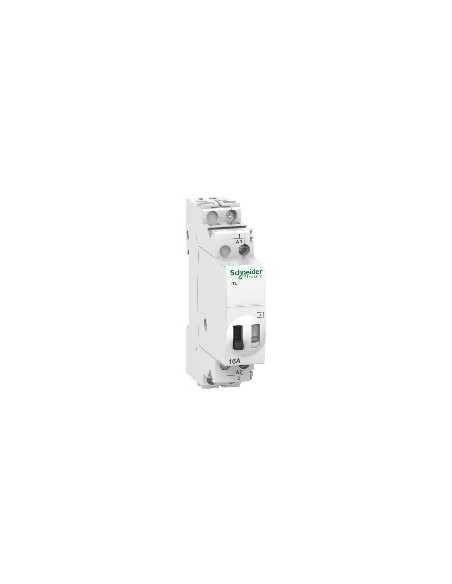

Teleinterruptor monopolar 1P com corrente nominal de 16 A e tensão de controle de 12 V CA 50/60 Hz ou 6 V CC, projetado para aplicações em normas. Compatível com a gama Acti9, permite controle manual e remoto por impulso, com indicação local de estado. Montagem fixa em trilho DIN, adequado para ambientes residenciais e pequenos comércios.
Características técnicas
- Número de polos: 1P
- Composição dos polos de contato: 1 NA
- Corrente nominal [In]: 16 A
- Tipo de rede: AC
- Tensão do circuito de controle [Uc]: 12 V CA 50/60 Hz, 6 V CC
- Frequência da rede: 50/60 Hz
- Tensão nominal de emprego [Ue]: 250 V AC 50/60 Hz
- Tipo de controle: Desconexão da bobina, controle manual e remoto
- Tipo de sinal de controle: Impulso
- Frequência de comutação: 100 manobras/dia, 5 manobras/minuto
- Duração mínima do impulso: 50 ms...1 s
- Tipo de controle remoto: Botão de parada luminoso 3 mA
- Indicações locais: Indicação de ligado/desligado
- Tipo de montagem: Fixa
- Suporte de montagem: Trilho DIN
- Passos de 9 mm: 2
- Altura: 84 mm
- Largura: 18 mm
- Profundidade: 60 mm
- Durabilidade elétrica: AC-21, estado 1: 200000 ciclos; AC-22, estado 1: 100000 ciclos
- Conexões - terminais: Terminais tipo túnel para cabos rígidos (0,5–4 mm²) e flexíveis (1–4 mm²) no circuito de controle e alimentação (1,5–4 mm²)
- Comprimento de cabo descoberto para conexão dos bornes: 11 mm
- Par de aperto: 1 N·m
- Compatibilidade de gama: iATLm, iETL, iTL 16
- Normas: EN 669-1, EN 669-2-2
- Certificações: GOST, CEBEC, KEMA, IMQ, VDE, NF
- Grado de proteção IP: IP20 (em abertura), IP40 (em invólucro)
- Grado de contaminação: 3
- Tropicalização: 2
- Umidade relativa: 95 % em 55 °C
- Temperatura ambiente de funcionamento: -20…50 °C
- Temperatura ambiente de armazenamento: -40…70 °C
- Nível de ruído: 60 dB
- Produto Green Premium
- Diretiva RoHS UE: Conforme
- Presença de halogênios: Produto com conteúdo plástico sem halogênios
