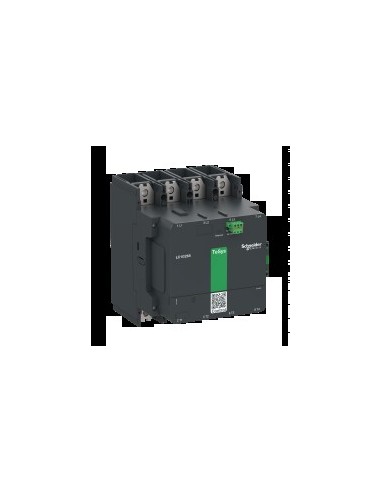

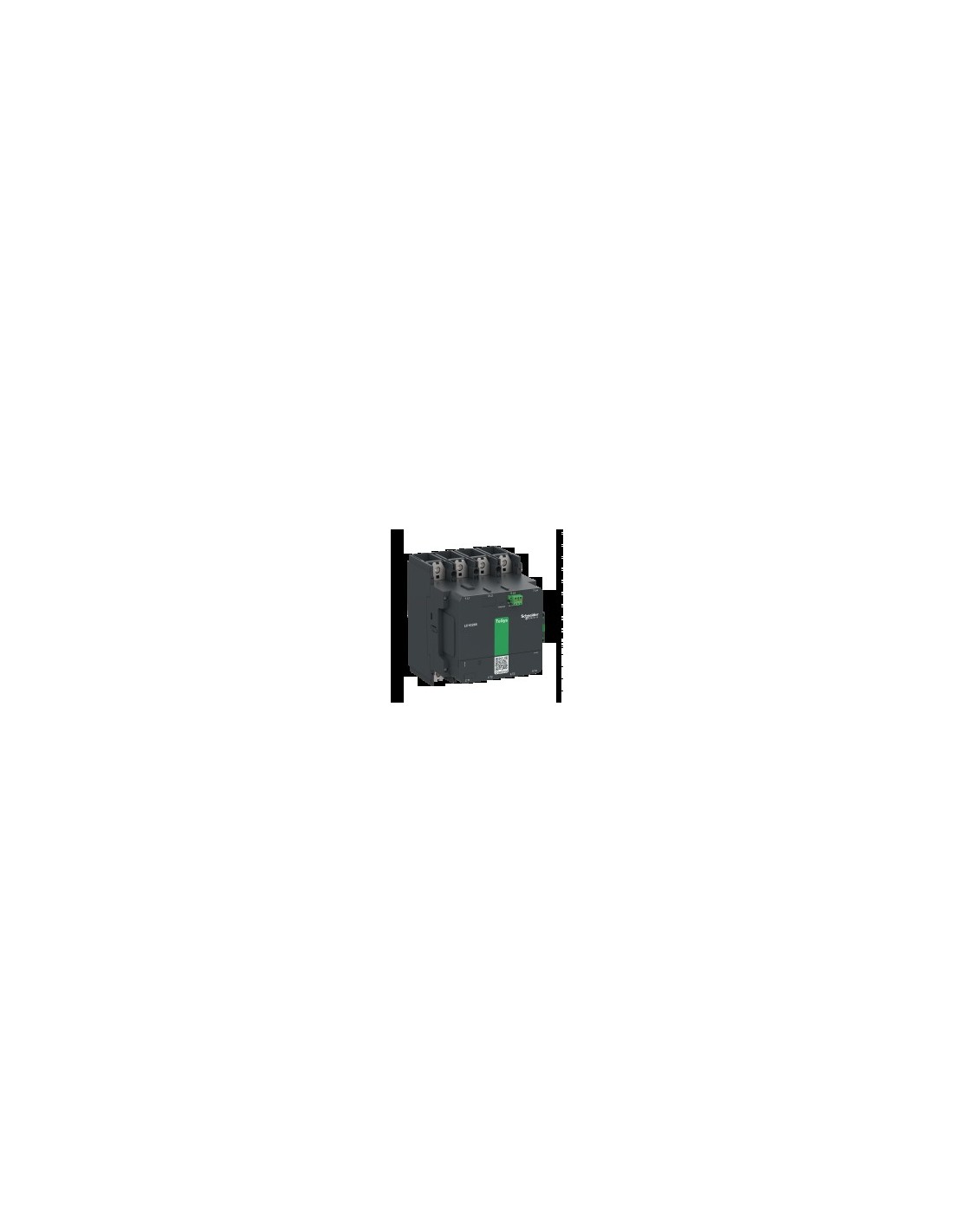

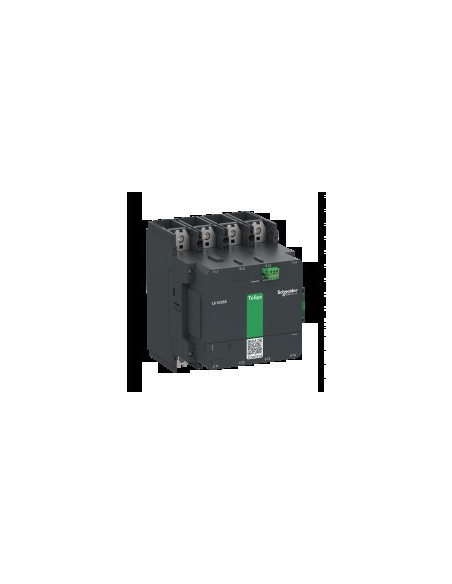

Contator padrão TeSys LC1G 400A 4P com bobina 48-130V CA-CC, projetado para a comutação de potência em instalações industriais. Compatível com múltiplas categorias de uso, incluindo AC-3, AC-4, AC-1, DC-1, DC-3 e outras, adequado para o controle de motores e cargas elétricas em ambientes exigentes.
Características técnicas
- Número de polos: 4P
- Tensão nominal de uso: até 460 V CC
- Corrente nominal de uso: 400 A (até 550 A a menos de 40 °C em AC-1)
- Tensão do circuito de controle: 48...130 V AC 50/60 Hz, 48...130 V CC
- Limites de tensão do circuito de controle: Operação: 0,8 Uc Min...1,1 Uc Max; Desligamento: 0,1 Uc Max...0,45 Uc Min (a <60 °C)
- Resistência a picos de tensão: 8 kV
- Categoria de sobretensão: III
- Corrente térmica convencional: 550 A a 40 °C
- Poder de corte atribuído: 3480 A a 440 V
- Corrente temporal permitida: 3,6 kA - 10 s, 2,4 kA - 30 s, 1,7 kA - 1 min, 1,2 kA - 3 min, 1,0 kA - 10 min
- Disjuntor associado: 500 A aM, 315 A aM, 630 A gG (até 690 V)
- Impedância média: 0,0001 Ohm
- Tensão nominal de isolamento: 1000 V
- Potência dissipada por polo: 30 W (AC-1 - Ith 550 A), 16 W (AC-3 - Ith 400 A)
- Código de compatibilidade: LC1K
- Composição dos polos de contato: 4 NA
- Contatos auxiliares: 1 NA + 1 NC
- Poder de conexão nominal Irms: 5090 A a 440 V
- Característica da bobina: Limitador de picos bidirecional integrado
- Durabilidade elétrica: 300 ciclos AC-1 a 400 V
- Durabilidade mecânica: 8 Mciclos
- Consumo na chamada: 965 VA / 760 W
- Consumo de manutenção: 17,6 VA / 7,8 W
- Duração da manobra: 40...70 ms fechamento, 15...50 ms abertura
- Alcance de operação: 600 ciclos/h AC-3, 600 ciclos/h AC-4, 300 ciclos/h AC-1
- Conexões: Circuito de alimentação: barra 2 (32 x 10 mm), terminais fechados 1 (185 mm²); Circuito de controle: push-in (0,2...2,5 mm², fios sólidos sem terminal; 0,25...2,5 mm², flexível com terminal; 0,5...1,0 mm² com terminal; 0,75...2,5 mm², fios sólidos sem terminal; 0,75...2,5 mm², flexível com terminal)
- Passo de conexão: 45 mm
- Suporte de montagem: Placa
- Normas: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, JIS C8201-5-1
- Certificações: Esquema CB, CCC, cULus, gerador CE, UKCA, EU-RO-MR por DNV-GL
- Par de aperto: 35 N·m
- Altura: 225 mm
- Largura: 185 mm
- Profundidade: 226 mm
- Peso do produto: 8,2 kg
- Grado de proteção IP: 410 frontal com tampas conforme IEC 60529 e VDE 0106
- Temperatura ambiente de funcionamento: -25…60 °C
- Temperatura ambiente de armazenamento: -60…80 °C
- Resistência mecânica: Vibrações 5…300 Hz (2 gn selado, 4 gn fechamento), Impactos 10 gn (11 ms selado), 15 gn (11 ms fechamento)
- Cor: Cinza escuro
- Tratamento de proteção: TH
- Temperatura ambiente permitida ao redor do dispositivo: -40…70 °C a Uc
- Estado de oferta sustentável: Produto Green Premium
- Regulamento REACh: Contém SVHC acima do limite
- Directiva RoHS UE: Compatível com exceções
- Sem mercúrio: Sim
- Normativa de RoHS China: X
- Informação sobre exceções de RoHS: Sim
- Sem PVC: Sim
- Presença de halogênios: Produto com conteúdo plástico sem halogênios
