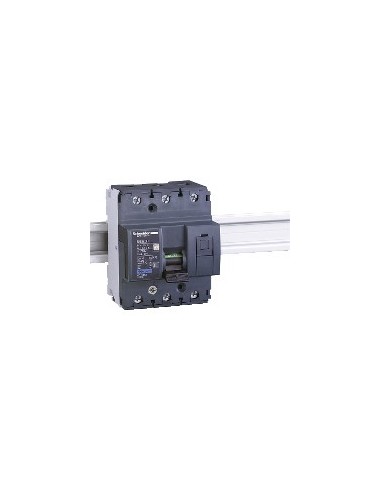

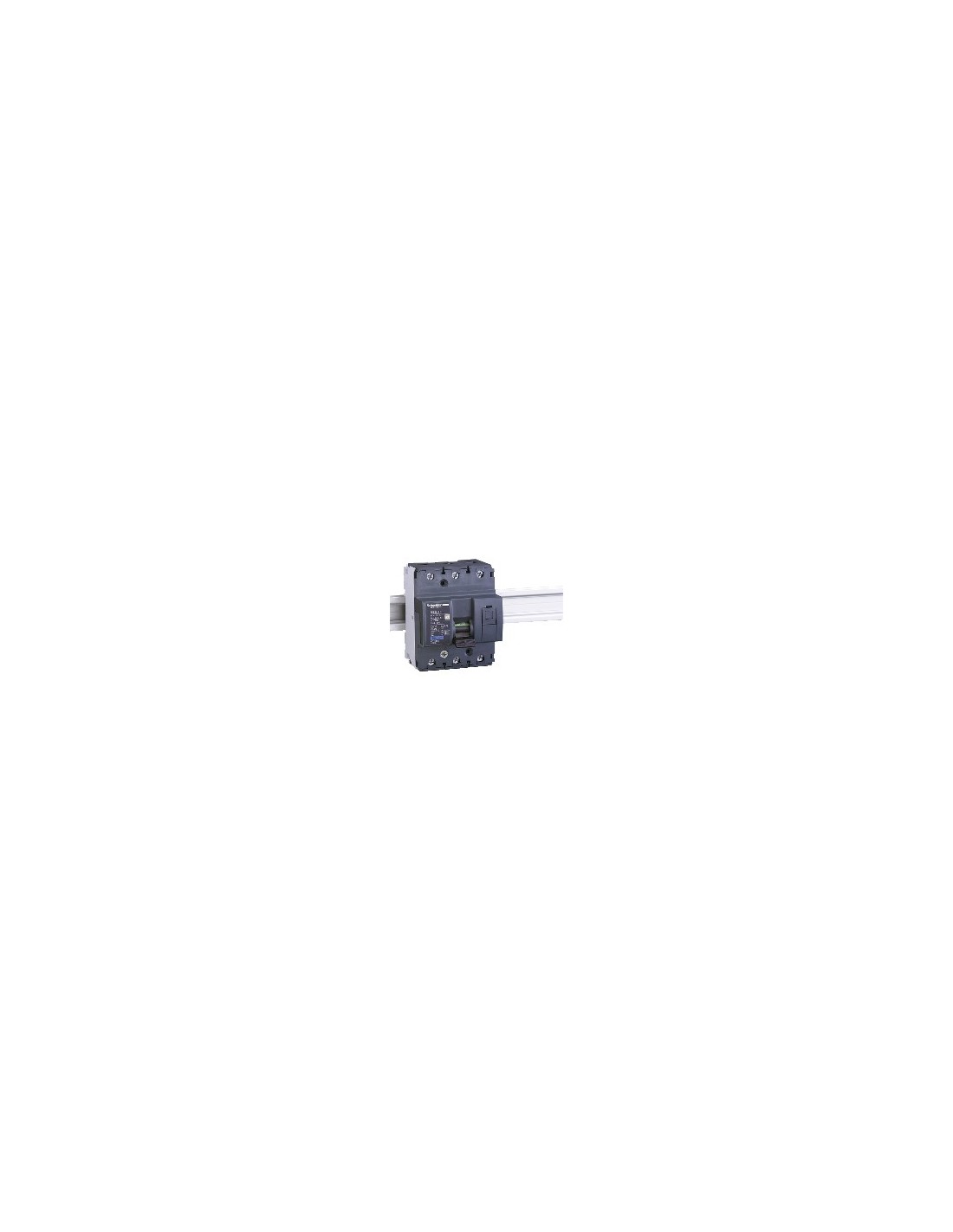

Disjuntor automático 3P 20 A curva C 36 kA

Disjuntor automático miniatura da gama Acti9 NG125H, projetado para proteger circuitos elétricos em instalações industriais e comerciais. Sua configuração de 3 polos e corrente nominal de 20 A em 40 °C torna-o adequado para aplicações com corrente superior a 0,1 A. Incorpora tecnologia térmico-magnética com curva C, ideal para proteger cargas com partida elevada.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corrente nominal [In]: 20 A em 40 °C
• Tipo de rede: Corrente alternada AC
• Tecnologia de unidade de disparo: Térmico-magnética
• Código de curva: C
• Código de poder de corte: H
• Capacidade de corte [Icu]: 36 kA em 380...415 V AC 50/60 Hz
• Poder de corte em serviço [Ics]: 27 kA (75 % de Icu) em 380...415 V AC 50/60 Hz
• Tensão nominal de emprego [Ue]: 220...240 V, 380...415 V, 440 V, 500 V AC 50/60 Hz
• Tensão nominal de isolamento [Ui]: 690 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Limite de enlace magnético: 8 x In ± 20 %
• Categoria de emprego: A
• Poder de seccionamento: Sim
• Indicador de posição do contato: Sim
• Sinalizações no local: Indicação de ligado/desligado, indicador de disparo
• Tipo de controle: Alavanca de teste de disparo manual
• Suporte de montagem: Trilho DIN simétrico de 35 mm
• Montagem ajustável em clipe
• Compatibilidade com bloco de distribuição e barramento tipo pente: Sim
• Passos de 9 mm: 9
• Dimensões: 103 mm (altura) × 81 mm (largura) × 81 mm (profundidade)
• Peso: 0,72 kg
• Durabilidade mecânica: 20 000 ciclos
• Durabilidade elétrica: 10 000 ciclos
• Preparado para cadeado: Com cadeado integrado
• Conexões: Terminais tipo túnel (1,5…50 mm² rígido, 1…35 mm² flexível)
• Comprimento de fio descoberto: 20 mm
• Par de aperto: 3,5 N·m
• Proteção contra fugas a terra: Bloco independente
• Grado de proteção IP: IP20
• Grado de proteção IK: IK05
• Grado de contaminação: 3
• Categoria de sobretensão: IV
• Tropicalização: 2
• Umidade relativa: 95 % em 55 °C
• Temperatura ambiente de funcionamento: -30…70 °C
• Temperatura ambiente de armazenamento: -40…70 °C
• Normas: Icu
• Conforme com RoHS UE, REACh sem SVHC, sem metais pesados tóxicos nem mercúrio
• RAEE: Deve ser reciclado por meio de sistemas específicos na UE
