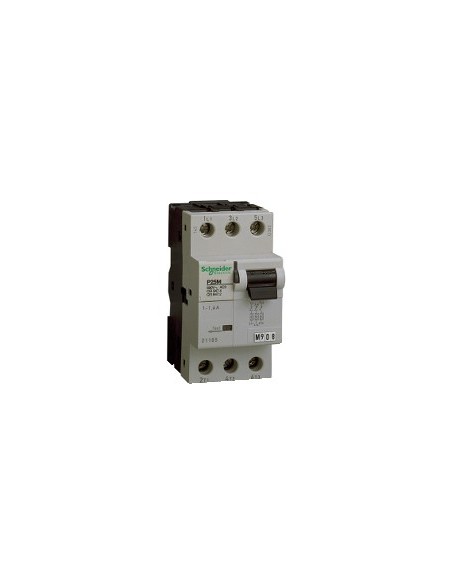

Disjuntor miniatura 3P 14 A curva K

Disjuntor miniatura da gama Acti9 P25M, projetado para proteção de motores. Dispõe de 3 polos protegidos e corrente nominal de 14 A, adequado para instalações elétricas em ambientes industriais.

Características técnicas

• Número de polos: 3P
• Corrente nominal [In]: 14 A
• Tipo de rede: AC
• Tecnologia da unidade de disparo: Térmico-magnética
• Código da curva: K
• Capacidade de corte Icu: 15 kA em 400...415 V AC 50/60 Hz
• Poder de corte em serviço [Ics]: 7,5 kA em 400...415 V AC 50/60 Hz
• Tensão nominal de emprego [Ue]: 230...240 V AC, 400...415 V AC, 440 V AC, 500 V AC, 690 V AC
• Tensão nominal de isolamento [Ui]: 690 V AC
• Limite de ligação magnética: 12 x In
• Categoria de emprego: AC-3
• Indicador de posição do contato: Sim
• Sinalizações no local: Indicação de ligado/desligado
• Montagem: Ajustável em clipe
• Suporte de montagem: Rail DIN simétrico de 35 mm
• Passos de 9 mm: 5
• Conexões: Terminal de abraçadeira para 1…6 mm² (rígido e flexível)
• Par de aperto: 1,7 N·m
• Preparado para cadeado: Com cadeado integrado
• Durabilidade elétrica: 100000 ciclos AC-3, estado 1
• Temperatura ambiente de funcionamento: -20…60 °C
• Temperatura ambiente de armazenamento: -40…80 °C
• Altitude máxima de funcionamento: 2000 m
• Umidade relativa: 95 % em 55 °C
• Tropicalização: 2
• Categoria de sobretensão: III
• Normas: Icu
• Certificações: NEMKO, DEMKO, CEBEC, SEMKO, IMQ
• Peso do produto: 0,26 kg
• Dimensões: 89 mm (altura) x 45 mm (largura) x 70 mm (profundidade)
