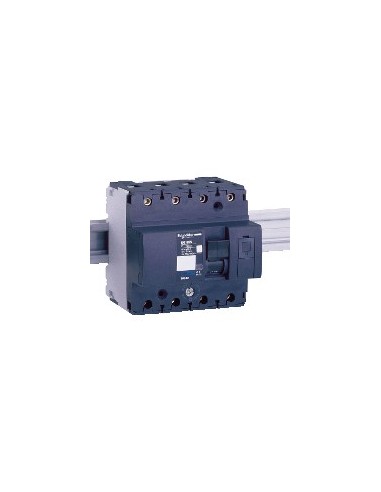

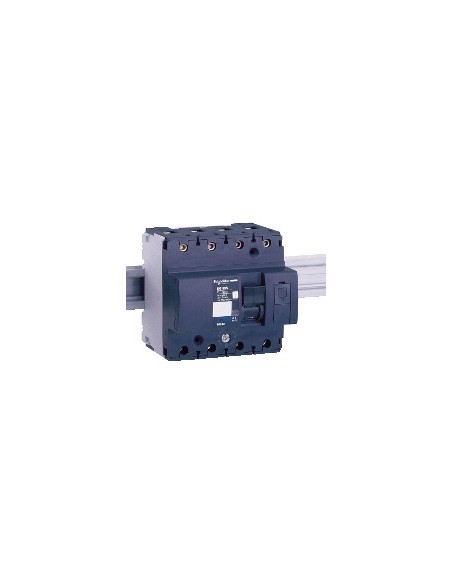

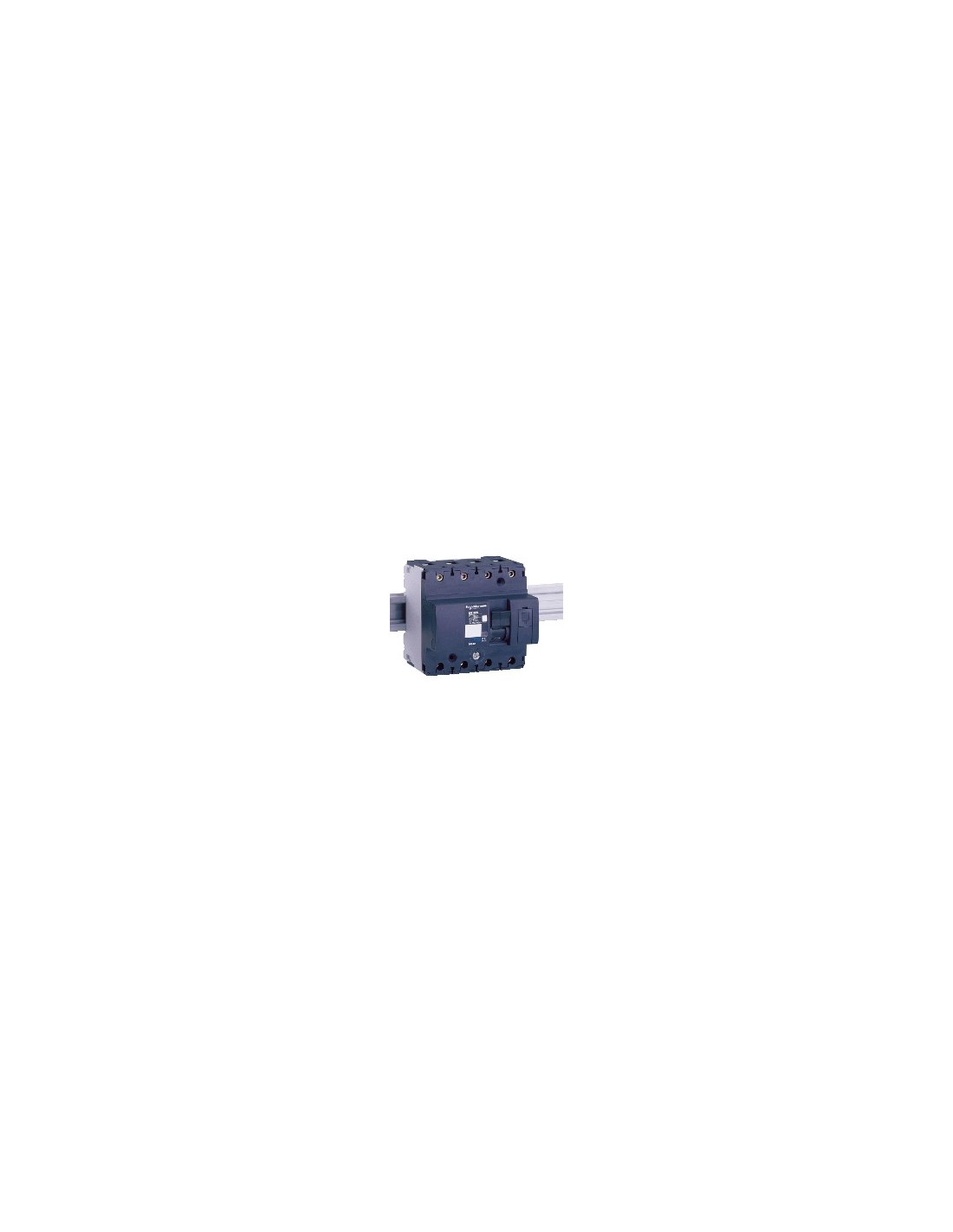

Disjuntor automático em miniatura da gama Acti9 NG125, projetado para proteger circuitos elétricos em instalações de edifícios pequenos e pequenos comerciantes. Oferece proteção térmico-magnética com curva D, adequada para cargas com picos de partida elevados. Sua capacidade de corte chega até 100 kA em 220...240 V AC, garantindo segurança em casos de curto-circuito.
Características técnicas
- Número de polos: 4P
- Número de polos protegidos: 4
- Posição do neutro: Esquerda
- Corrente nominal [In]: 40 A em 40 °C
- Tipo de rede: AC Corrente contínua
- Tecnologia da unidade de disparo: Térmico-magnética
- Código da curva: D
- Código da capacidade de corte: L
- Capacidade de corte [Icu]: 100 kA em 220...240 V AC 50/60 Hz, 40 kA em 440 V AC 50/60 Hz, 50 kA em 380...415 V AC 50/60 Hz, 15 kA em 500 V AC 50/60 Hz, 36 kA em ≤ 500 V corrente contínua
- Capacidade de corte em serviço [Ics]: 75 kA (75 % de Icu) em 220...240 V AC 50/60 Hz, 37,5 kA (75 % de Icu) em 380...415 V AC 50/60 Hz, 30 kA (75 % de Icu) em 440 V AC 50/60 Hz, 11,25 kA (75 % de Icu) em 500 V AC 50/60 Hz, 50 kA (100 % de Icu) em 500 V corrente contínua
- Tensão nominal de emprego [Ue]: 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz
- Tensão nominal de isolamento [Ui]: 690 V AC 50/60 Hz
- Resistência a picos de tensão [Uimp]: 8 kV
- Limite de ligação magnética: 12 x In ± 20 %
- Categoria de emprego: A conforme EN > 50 A
- Poder de seccionamento: Sim conforme EN > 50 A
- Frequência da rede: 50/60 Hz
- Indicador de posição do contato: Sim
- Sinalizações no local: Indicador de disparo, Indicação de ligado/desligado
- Tipo de controle: Alavanca Teste de disparo manual
- Tipo de montagem: Ajustável em clipe
- Suporte de montagem: Trilho DIN simétrico de 35 mm
- Passos de 9 mm: 12
- Altura: 103 mm
- Largura: 108 mm
- Profundidade: 81 mm
- Peso do produto: 0,96 kg
- Durabilidade mecânica: 20000 ciclos
- Durabilidade elétrica: 10000 ciclos
- Preparado para cadeado: Com cadeado
- Descrição das opções de bloqueio: Cadeado integrado
- Conexões - terminais: Terminais tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexível
- Comprimento do fio descoberto para conectar bornes: 20 mm
- Par de aperto: 3,5 N·m
- Proteção contra fugas a terra: Bloqueio independente
- Código de compatibilidade: NG125
- Grado de proteção IP: IP20 conforme ativar/desativar Ig
- Grado de proteção IK: IK05 conforme EN/IEC 62263
- Grado de contaminação: 3 conforme EN > 50 A
- Categoria de sobretensão: IV
- Tropicalização: 2 conforme IEC 60068-1
- Umidade relativa: 95 % em 55 °C
- Altitude máxima de funcionamento: 2000 m
- Temperatura ambiente de funcionamento: -30…70 °C
- Temperatura ambiente de armazenamento: -40…70 °C
- Normas: Icu
- Estado de oferta sustentável: Produto Green Premium
- Conforme com REACh sem SVHC: Sim
- Directiva RoHS UE: Conforme
- Sem metais pesados tóxicos: Sim
- Sem mercúrio: Sim
- Informação sobre isenções de RoHS: Sim
- Normativa de RoHS China: Declaração proativa de RoHS China (fora do alcance legal de RoHS China)
- RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de coleta de resíduos e nunca terminar em um lixo comum
O dispositivo é projetado para aplicações em redes AC 50/60 Hz, com montagem em trilho DIN 35 mm e bloqueio integrado. Sua estrutura compacta e suas características técnicas o tornam adequado para instalações elétricas em ambientes industriais leves e comerciais.
