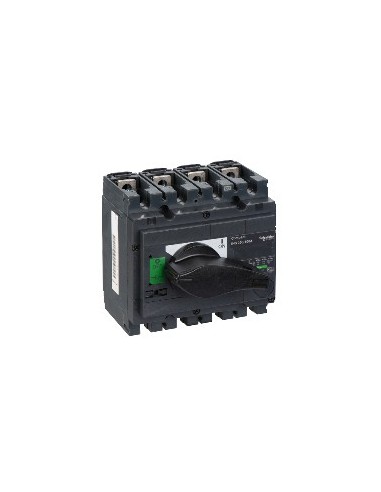

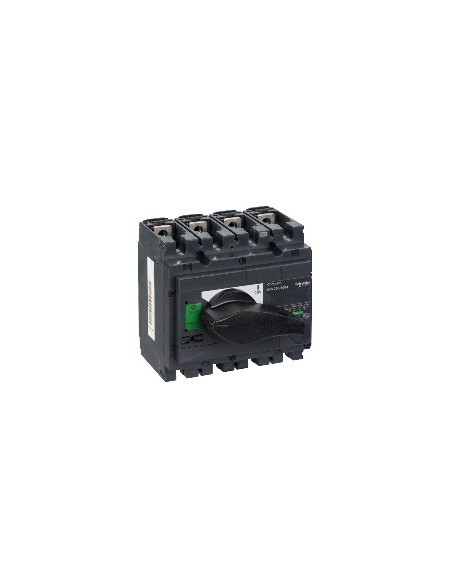

Interruttore selettore 4P 100 A ComPact

Interruttore sezionatore Interpact INS250 4P, progettato per applicazioni industriali in reti a corrente alternata e continua.

Caratteristiche tecniche

• Numero di poli: 4P
• Tipo di rete: Corrente continua AC
• Frequenza di rete: 50/60 Hz
• Corrente nominale d'impiego: 100 A
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Tensione nominale d'uso: 690 V AC 50/60 Hz / 250 V corrente continua
• Corrente termica convenzionale: 100 A a 60 °C
• Capacità nominale di corto circuito: 30 kA (solo interruttore-sezionatore) / 330 kA con interruttore automatico a monte
• Potere di sezionamento: Si'.
• Indicatore di posizione del contatto: Si'.
• Taglio visibile: No.
• Grado di contaminazione: 3
• Tipo di controllo: Comando rotativo
• Colore della maniglia: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Piastra Rail
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: Fino a 55 kW in 660/690 V AC 50/60 Hz
• Durata meccanica: 15000 cicli
• Durabilità elettrica: 1500 cicli (AC-22A, AC-23A, DC-22A, DC-23A)
• Corrente temporanea ammissibile: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Passo di connessione: 35 mm
• Altezza: 136 mm
• Larghezza: 140 mm
• Profondità: 96 mm
• Peso: 2,2 kg
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Certificati: CCC, KEMA-KEUR
• Norme: In> 40 A Valori istantanei e di domanda
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene HCV
• RAEE: Da eliminare secondo un sistema specifico nell'UE
