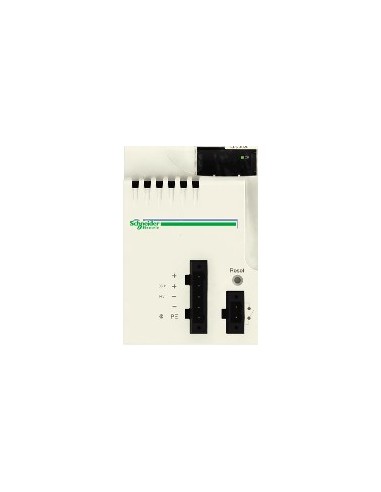

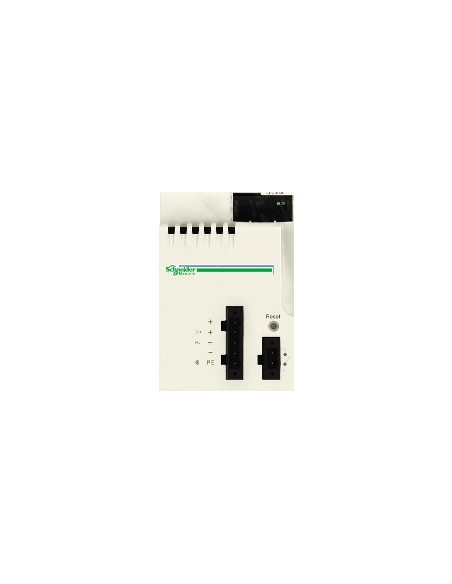

Modulo alimentazione 24/48 V DC isolato 0-60 °C

Modulo di alimentazione isolata progettato per sistemi Modicon X80, compatibile con tensioni primarie da 24 a 48 V CC. Fornisce alimentazione isolata per il processore, l'alimentazione del modulo I/O e l'alimentazione logica del modulo I/O.

Caratteristiche tecniche

• Tensione primaria: 24...48 V DC isolato
• Tipo di circuito di alimentazione: DC
• Potenza secondaria: 15 W a 3,3 V CC (alimentazione logica del modulo I/O), 31,2 W a 24 V CC (processore e alimentazione del modulo I/O)
• Corrente di ingresso: 0,83 A a 48 V, 1,65 A a 24 V
• I²t in attivazione: 1 A²·s a 24 V, 3 A²·s a 48 V
• It in attivazione: 0,2 A·s a 24 V, 0,3 A·s a 48 V
• Protezione: Fusibile interno non accessibile nel circuito primario; protezione contro sovraccarichi, sovratensioni e cortocircuiti nel circuito secondario
• Corrente secondaria: 1,3 A a 24 V CC (processore e alimentazione del modulo I/O), 4,5 A a 3,3 V CC (alimentazione logica del modulo I/O)
• Disipazione massima di potenza: 8,5 W
• LED di stato: Tensione rack OK, 1 LED tipo cavo verde
• Controllo: Riavvio a freddo tramite pulsante di pressione REPOR
• Connessioni: 1 connettore a 2 poli (relè di allarme), 1 connettore a 5 poli (alimentazione linea e messa a terra di protezione)
• Distanza massima di cablaggio: 10 m con cavo rame 1,5 mm², 15 m con cavo rame 2,5 mm²
• Resistenza di isolamento: ≥ 10 MΩ primario/terra, ≥ 10 MΩ primario/secondario
• Forza dielettrica: 1500 V primario/terra, 1500 V primario/secondario
• Resistenza alle vibrazioni: 3 gn
• Resistenza agli urti: 30 gn
• Grado di protezione: IP20
• Temperatura di funzionamento: 0…60 °C
• Temperatura di stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Altitudine massima di funzionamento: 0...2000 m, 2000...5000 m con riduzione
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Trattamento di protezione: TC
• Prodotto Green Premium, senza mercurio, senza SVHC, conformità proattiva RoHS UE, esente da RoHS, non contiene sostanze regolate dal RoHS Cina
