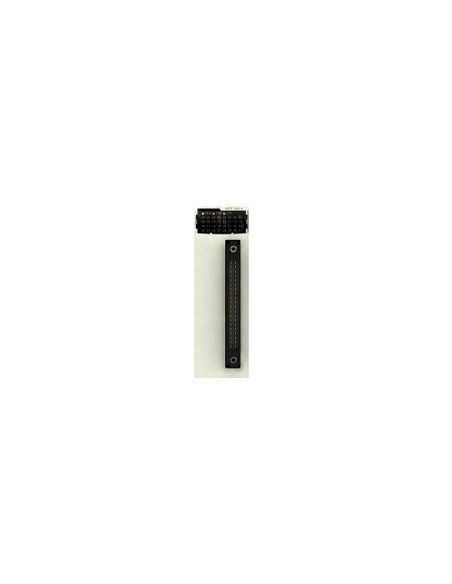

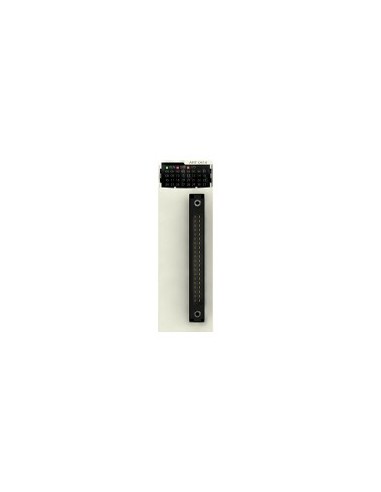

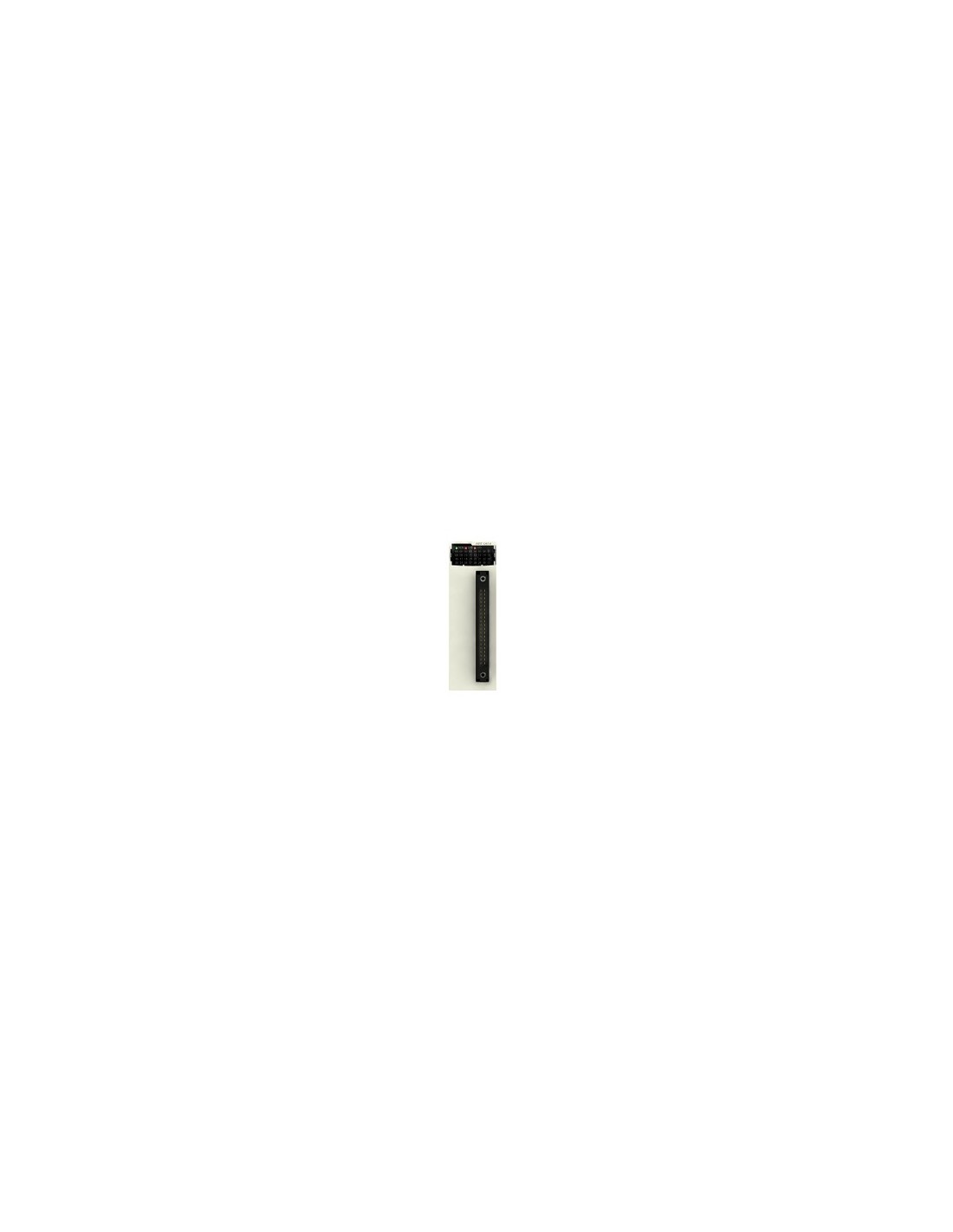

Modulo ingresso analogico 4 canali isolato temperatura

Modulo ingresso analogico a 4 canali con isolamento galvanico, progettato per essere integrato in sistemi di automazione industriale della gamma Modicon X80. Permette la connessione di segnali analogici di tensione, resistenza e sensori di temperatura, inclusi termocoppie e sonde RTD, con alta precisione e stabilità in ambienti industriali.

Caratteristiche tecniche

• Numero di ingressi analogici: 4
• Isolamento: Isolato
• Livello di ingresso: Basso livello
• Conversione analogico-digitale: 16 bit sigma delta
• Tipi di ingresso: Tensione +/- 1,28 V, +/- 160 mV, +/- 320 mV, +/- 40 mV, +/- 640 mV, +/- 80 mV; Resistenza 400 Ohm (2, 3, 4 cavi); Resistenza 4000 Ohm (2, 3, 4 cavi); Sonde di temperatura: Cu 10 (-100...+260 °C), Pt 100 (UL/JIS, IEC), Pt 1000 (UL/JIS, IEC), Ni 100 (-60...+180 °C), Ni 1000 (-60...+180 °C); Termocoppie: B (+130...+1820 °C), N (+270...+1300 °C), U (-200...+600 °C), J (-200...+900 °C), L (-270...+1000 °C), E (-270...+1370 °C), K (-270...+1370 °C), T (-50...+1769 °C), R (-50...+1769 °C), S (-50...+1769 °C)
• Sovraccarico consentito: +/- 7,5 V, +/- 1,28 V, +/- 160 mV, +/- 320 mV, +/- 40 mV, +/- 640 mV, +/- 80 mV
• Rifiuto modo comune: 120 dB a 50/60 Hz
• Rifiuto modo differenziale: 60 dB a 50/60 Hz
• Compensazione connessioni fredde: Esterna mediante sonda Pt100
• Filtro: Digitale del primo ordine
• Tempo di lettura nominale: 400 ms con sonda di temperatura, 200 ms con termocoppia
• Errori di misura: Fino a +/- 5 °C in base al tipo di sensore e al range
• Varianza termica: 25 ppm/°C (fino a 30 ppm/°C in base al sensore)
• Recalibrazione: Interna
• Resistenza massima cavi: Fino a 500 Ohm in base al tipo di sensore e al numero di cavi
• Risoluzione misura: 0,1 °C per sensori di temperatura, 1280/2exp14 mV per +/- 1,28 V, ecc.
• Altitudine massima di funzionamento: Fino a 5000 m (con condizioni specifiche)
• LED: RUN (verde), Diagnosi canale (verde), ERR (rosso), I/O (rosso)
• Peso: 0,135 kg
• Consumo: 150 mA a 3,3 V CC, 40 mA a 24 V CC
• Resistenza a vibrazioni: 3 gn
• Resistenza a urti: 30 gn
• Temperatura di funzionamento: 0...60 °C
• Temperatura di stoccaggio: -40...85 °C
• Umidità relativa: 5...95 % a 55 °C senza condensa
• Grado di protezione: IP20
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Certificazioni: UL, CSA, CE, RCM, Merchant Navy
• Norme: EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201
• Prodotto Green Premium
• Conforme con REACh senza SVHC
• RoHS UE: Conformità proattiva (fuori dallo scopo)
• Senza mercurio
• Esenzione RoHS: Sì
• RAEE: Rifiuto secondo sistema specifico nell'UE
