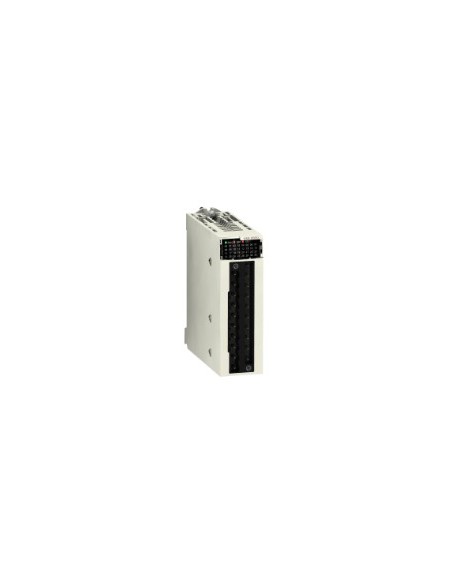

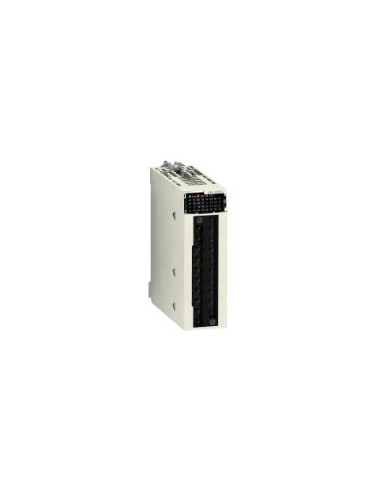

Modulo ingresso analogico 8 canali progettato per ambienti industriali esigenti, compatibile con segnali di corrente (4-20 mA, 0-20 mA, ±20 mA) e tensione (±10 V, ±5 V, 0-10 V, 0-5 V, 1-5 V). Incorpora isolamento galvanico tra ingressi e uscita, garantendo stabilità in ambienti con interferenze elettromagnetiche. Converte segnali analogici in digitali con risoluzione 16 bit (15 bit + segno), offrendo alta precisione in condizioni operative standard.
Caratteristiche tecniche
- Numero di ingressi analogici: 8
- Tipo di ingresso analogico: Corrente ±20 mA, 0...20 mA, 4...20 mA, Tensione ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V
- Conversione analogico-digitale: 16 bit
- Risoluzione ingresso analogico: 15 bit + segno
- Isolamento ingresso/uscita: Isolato
- Risoluzione misura: 0,36 mV (±10 V, 0...10 V, 0...5 V, 1...5 V), 1,4 µA (±20 mA, 0...20 mA, 4...20 mA), 0,36 mV (±5 V)
- Valore massimo conversione: ±11,4 V (±10 V, 0...10 V, 0...5 V, 1...5 V), 0...0,30 mA (±20 mA, 0...20 mA, 4...20 mA), ±11,4 V (±5 V)
- Errori misura: 0,15% scala completa (±20 mA, 0...20 mA, 4...20 mA) a 25 °C, 0,075% scala completa (±10 V, 0...10 V, 0...5 V, 1...5 V) a 25 °C, ≤0,55% scala completa (±20 mA, 0...20 mA, 4...20 mA) in -25...70 °C
- Variazione temperatura: 30 ppm/°C (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 50 ppm/°C (±20 mA, 0...20 mA, 4...20 mA)
- Attenuazione crosstalk minima: 80 dB
- Rifiuto modo comune: 80 dB
- Tipo filtro: Filtraggio digitale primo ordine
- Tempo lettura nominale: 9 ms per 8 canali
- Tempo lettura rapida: 1 ms + 1 ms × numero canali utilizzati
- Formato valore digitale: -32768 a +32767 in scala massima, ±10000 predefinito
- Resistenza tra canali: 300 V CC
- Resistenza tra canali e massa: 1400 V CC
- Resistenza tra canali e bus: 1400 V CC
- Consumo energetico: 1,06 W (24 V CC tipico), 1,50 W (24 V CC massimo), 0,32 W (3,3 V CC tipico), 0,48 W (3,3 V CC massimo)
- Temperatura ambiente funzionamento: -25...70 °C
- Temperatura ambiente stoccaggio: -40...85 °C
- Umidità relativa: 5...95 % a 55 °C senza condensa
- Grado protezione IP: IP20
- Resistenza vibrazioni: 3 gn
- Resistenza urti: 30 gn
- Trattamento protezione: Rivestimento conformale
- LED stato: RUN (verde), Diagnosi canale (verde), ERR (rosso), I/O (rosso)
- Peso: 0,175 kg
- Consecutivo: 28 vie, 1 connettore
- Normative: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
- Certificazioni: CE, RCM, CSA, UL, ATEX, IEC-Ex
- Norme: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
- Caratteristiche ambientali: Classe resistenza gas Gx, 3C4, Classe resistenza polvere 3S4, Classe resistenza sabbia 3S4, Livello resistenza sale 2, Classe resistenza muffa 3B2, Classe resistenza spore fungine 3B2, Zone pericolose
- Stato offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Senza SVHC
- Normativa RoHS UE: Conformità proattiva (fuori dal campo)
- Esclusioni RoHS: Sì
- RAEE: Rifiuto secondo sistema specifico nell'UE, non nel contenitore per rifiuti
