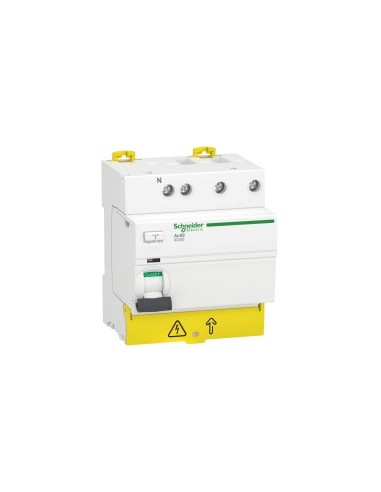

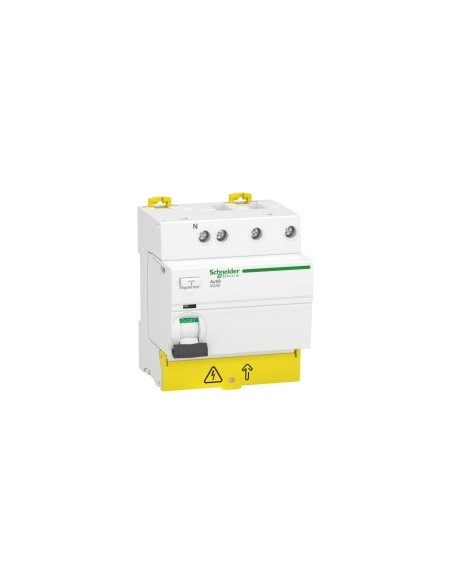

Interruttore differenziale 3P+N 63A 30mA Acti9 iIG40

Interruttore differenziale tipo RCCB 3P+N della gamma Acti9 iIG40, progettato per impianti di ingresso di gruppo. Offre protezione istantanea contro le perdite a terra di tipo A-SI con sensibilità di 30 mA, corrente nominale 63 A e tensione d'impiego 380–415 V AC 50 Hz. La sua tecnologia di azionamento indipendente dalla tensione garantisce un funzionamento affidabile anche in condizioni di tensione ridotta. Incorpora indicatore di posizione del contatto e controllo mediante manopola. Compatibile con sistemi di blocco e montaggio su guida DIN.

Caratteristiche tecniche

• Numero di poli: 3P + N
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 63 A
• Tensione nominale d'impiego [Ue]: 380...415 V AC 50 Hz
• Sensibilità di perdita a terra: 30 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo A-SI
• Tecnologia di azionamento: Indipendente dalla tensione
• Potere di interruzione: Sì, conforme a Icu
• Potere di connessione e interruzione: Idm 1500 A
• Corrente condizionale di cortocircuito: 10000 A
• Tensione nominale di isolamento [Ui]: 500 V AC 50 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Indicatore di posizione del contatto: Sì
• Controllo: Manopola
• Montaggio: Regolabile con clip, supporto di montaggio su guida DIN
• Passi da 9 mm: 8
• Altezza: 85 mm
• Larghezza: 72 mm
• Profondità: 74 mm
• Peso: 364 g
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: 15000 cicli
• Connessioni: Morsetti a tunnel (inferiore: 1…35 mm² rigido, 1…25 mm² flessibile; superiore: 1…16 mm² rigido, 1…10 mm² flessibile)
• Lunghezza del filo nudo: 14 mm
• Coppia di serraggio: 3,5 N·m (inferiore), 2 N·m (superiore)
• Grado di protezione: IP20 (conforme a IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A (conforme a EN/IEC 61008-2-1)
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Norme: EN/IEC 61008-2-1
• Certificazioni: CE, NF
• Dispositivo di chiusura con lucchetto
• Prodotto Green Premium
• Regolamento REACh: Senza SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio
• Esclusioni RoHS: Sì
• RoHS Cina: Fuori ambito
• RAEE: Rifiuto in sistema specifico, non in contenitore per rifiuti
• Presenza di alogeni: Senza alogeni
