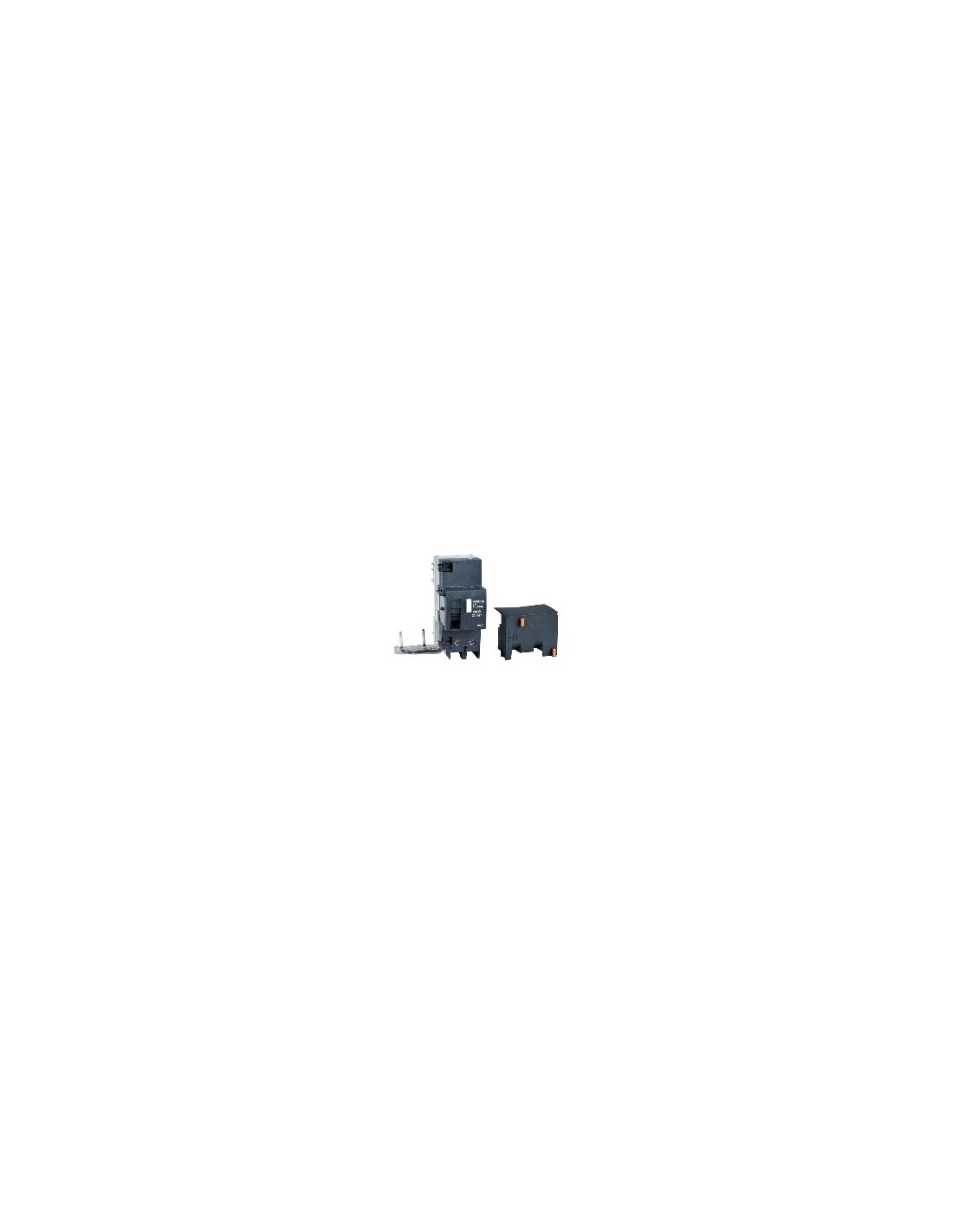

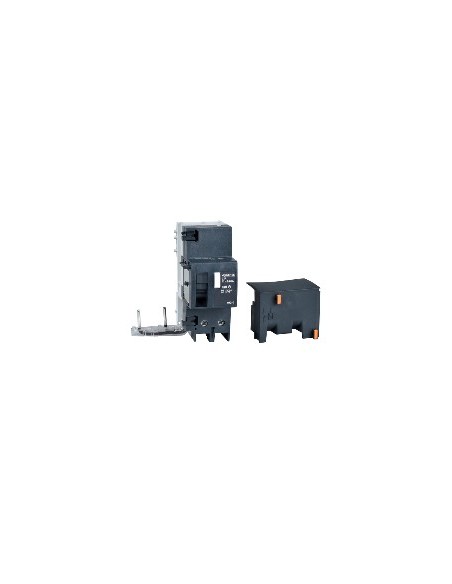

Blocco differenziale NG125 2P con corrente nominale 63 A e sensibilità di dispersione a terra di 300 mA, progettato per proteggere impianti elettrici in piccoli negozi. Funziona su reti AC 50/60 Hz con tensione nominale di impiego tra 230 e 415 V, offrendo azionamento istantaneo contro correnti residue. La sua tecnologia di azionamento è indipendente dalla tensione, garantendo un funzionamento stabile anche in condizioni di bassa tensione.
Caratteristiche tecniche
- Numero di poli: 2P
- Corrente nominale [In]: 63 A
- Tipo di rete: AC
- Sensibilità di dispersione a terra: 300 mA
- Ritardo di protezione: Istantaneo
- Posizione nel sistema: Uscita
- Frequenza di rete: 50/60 Hz
- Tensione nominale di impiego [Ue]: 230...415 V AC 50/60 Hz
- Tecnologia di azionamento: Indipendente dalla tensione
- Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz conforme a En> 50 A
- Resistenza ai picchi di tensione [Uimp]: 8 kV conforme a En> 50 A
- Supporto di montaggio: Profilo DIN simmetrico da 35 mm
- Connessione elettrica al MCB: Mediante viti
- Passi da 9 mm: 5
- Altezza: 118 mm
- Larghezza: 99 mm
- Profondità: 81 mm
- Peso: 0,25 kg
- Durata elettrica: 10000 cicli conforme a En> 50 A
- Connessioni - morsetti: Morsetti tipo tunnel 1…35 mm² flessibile, 1,5…50 mm² rigido
- Lunghezza del conduttore scoperto: 20 mm
- Coppia di serraggio: 3,5 N·m
- Compatibilità del prodotto: Morsetto
- Codice di compatibilità: VLS
- Normative: En> 50 A
- Grado di protezione IP: IP40 conforme a En> 50 A
- Grado di inquinamento: 3 conforme a En> 50 A
- Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A conforme a En> 50 A
- Tropicalizzazione: 2 conforme a IEC 60068-1
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 2000 m
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Non contiene SVHC
- Direttiva RoHS UE: Conforme
- Senza mercurio: Sì
- Esclusioni RoHS: Sì
- Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
- RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
