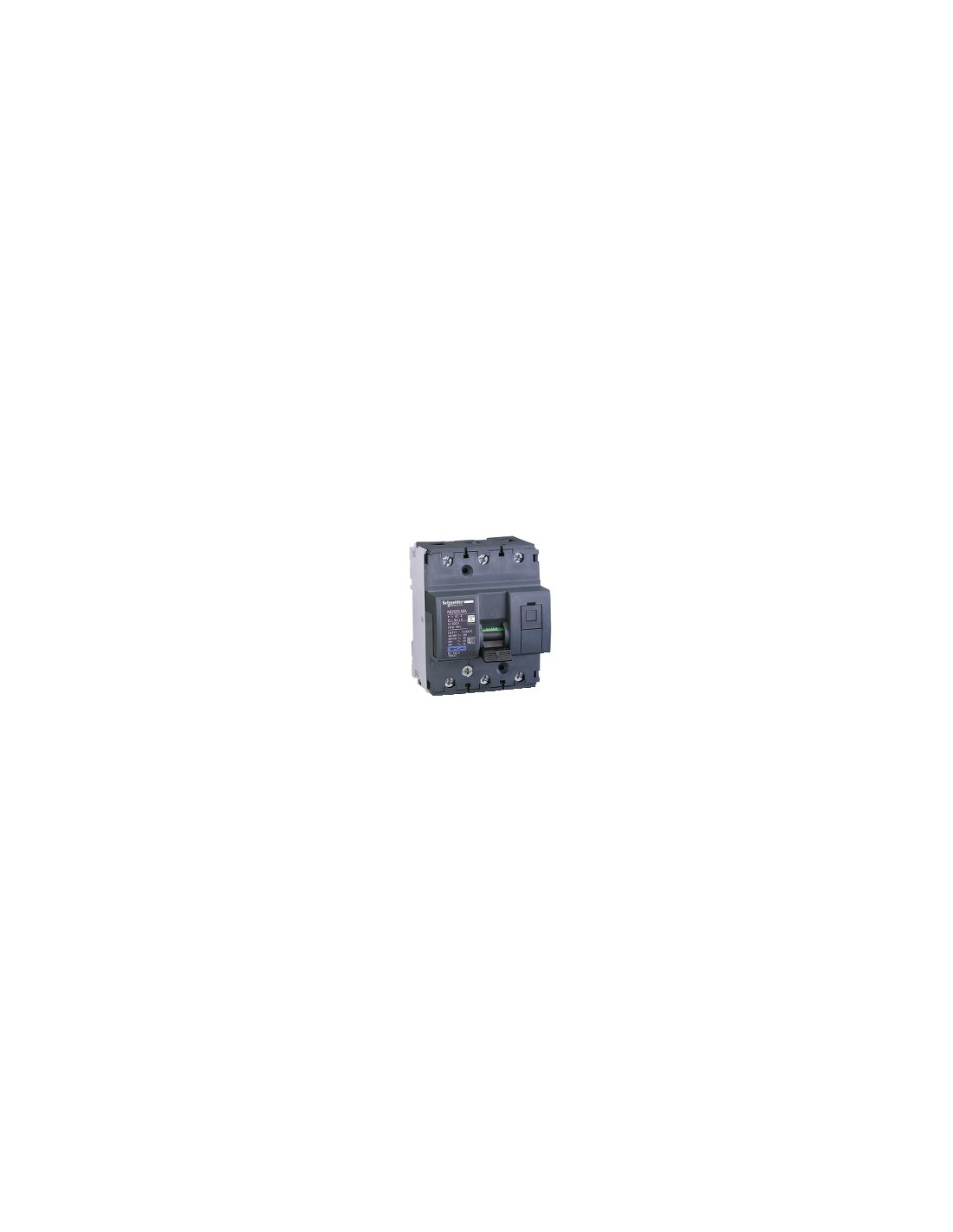

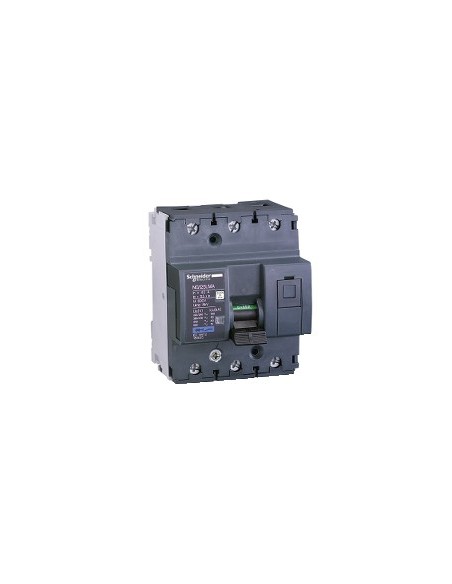

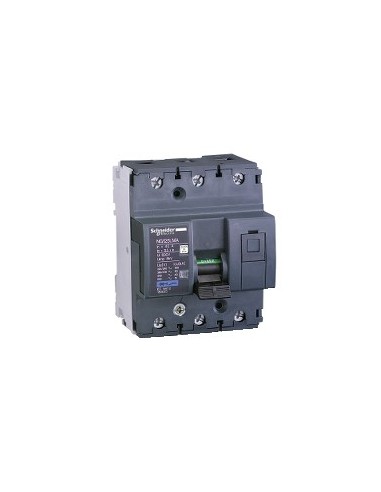

Interruttore automatico Acti 9 NG125LMA 3P 4 A MA curva

Interruttore automatico miniaturizzato Acti 9 NG125LMA, progettato per la protezione di circuiti trifasi in applicazioni industriali e piccoli esercizi commerciali. La configurazione a 3 poli e la corrente nominale di 4 A a 40 °C consentono un funzionamento sicuro in impianti elettrici con carico motore. Incorpora tecnologia magnetica con curva MA e capacità di interruzione fino a 100 kA a 220...240 V AC, garantendo una protezione efficace contro sovraccarichi e cortocircuiti.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 4 A a 40 °C
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Magnetico
• Codice della curva: MA
• Codice della capacità di interruzione: L
• Capacità di interruzione [Icu]: 100 kA a 220...240 V AC 50/60 Hz, 40 kA a 440 V AC 50/60 Hz, 50 kA a 380...415 V AC 50/60 Hz, 15 kA a 500 V AC 50/60 Hz
• Capacità di interruzione in servizio [Ics]: 75 kA (75 % di Icu) a 220...240 V AC, 37,5 kA (75 % di Icu) a 380...415 V AC, 30 kA (75 % di Icu) a 440 V AC, 11,25 kA (75 % di Icu) a 500 V AC
• Tensione nominale di impiego [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC (50/60 Hz)
• Tensione nominale di isolamento [Ui]: 690 V AC (50/60 Hz)
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di interruzione magnetica: 12 x In
• Categoria di impiego: A conforme a En> 50 A
• Potere di interruzione: Sì conforme a En> 50 A
• Frequenza di rete: 50/60 Hz
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicatore di interruzione, indicazione acceso/spento
• Tipo di comando: Manopola, prova di interruzione manuale
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passi da 9 mm: 9
• Altezza: 103 mm
• Larghezza: 81 mm
• Profondità: 81 mm
• Peso: 0,72 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto
• Opzioni di blocco: Lucchetto integrato
• Connessioni - morsetti: Morsetti a tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del filo nudo: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di terra: Blocco indipendente
• Codice di compatibilità: NG125
• Grado di protezione IP: IP20 conforme a
• Grado di protezione IK: IK05 conforme a EN/IEC 62263
• Grado di inquinamento: 3 conforme a En> 50 A
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme al REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva RoHS Cina (fuori dal campo legale RoHS Cina)
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
