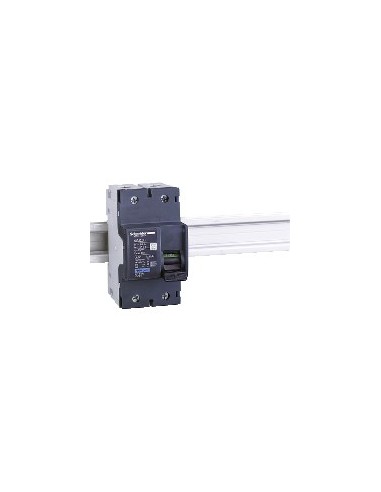

Interruttore automatico Acti9 NG125H 2P 40 A curva C

Interruttore automatico miniaturizzato Acti9 NG125H, 2 poli e 40 A, progettato per proteggere circuiti elettrici in impianti di piccoli negozi e edifici piccoli. Il suo funzionamento si basa sulla tecnologia termo-magnetica, offrendo protezione contro sovraccarichi e cortocircuiti. Indicato per correnti superiori a 0,1 A e installabile su profilo DIN simmetrico da 35 mm.

Caratteristiche tecniche

• Numero di poli: 2P
• Numero di poli protetti: 2
• Corrente nominale [In]: 40 A a 40 °C
• Tipo di rete: Corrente alternata AC
• Tecnologia dell'unità di interruzione: Termo-magnetica
• Codice della curva: C
• Codice della capacità di interruzione: H
• Capacità di interruzione [Icu]: 36 kA a 380...415 V AC 50/60 Hz
• Capacità di interruzione in servizio [Ics]: 27 kA al 75% rispetto a Icu - 380...415 V AC 50/60 Hz
• Tensione nominale di impiego [Ue]: 380...415 V AC 50/60 Hz, 500 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 440 V AC 50/60 Hz, <= 250 V corrente continua
• Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di interruzione magnetica: 8 x In +/- 20%
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicazione accensione/spento, indicatore di interruzione
• Tipo di comando: Maniglia, prova di interruzione manuale
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passi da 9 mm: 6
• Altezza: 103 mm
• Larghezza: 54 mm
• Profondità: 81 mm
• Peso: 0,48 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto
• Descrizione delle opzioni di blocco: Lucchetto integrato
• Connessioni: Terminali a tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del filo scoperto: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di corrente a terra: Blocco indipendente
• Grado di protezione IP: IP20
• Grado di protezione IK: IK05
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2
• Umidità relativa: 95 % a 55 °C
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva
• RAEE: Deve essere smaltito tramite sistema specifico nell'UE
