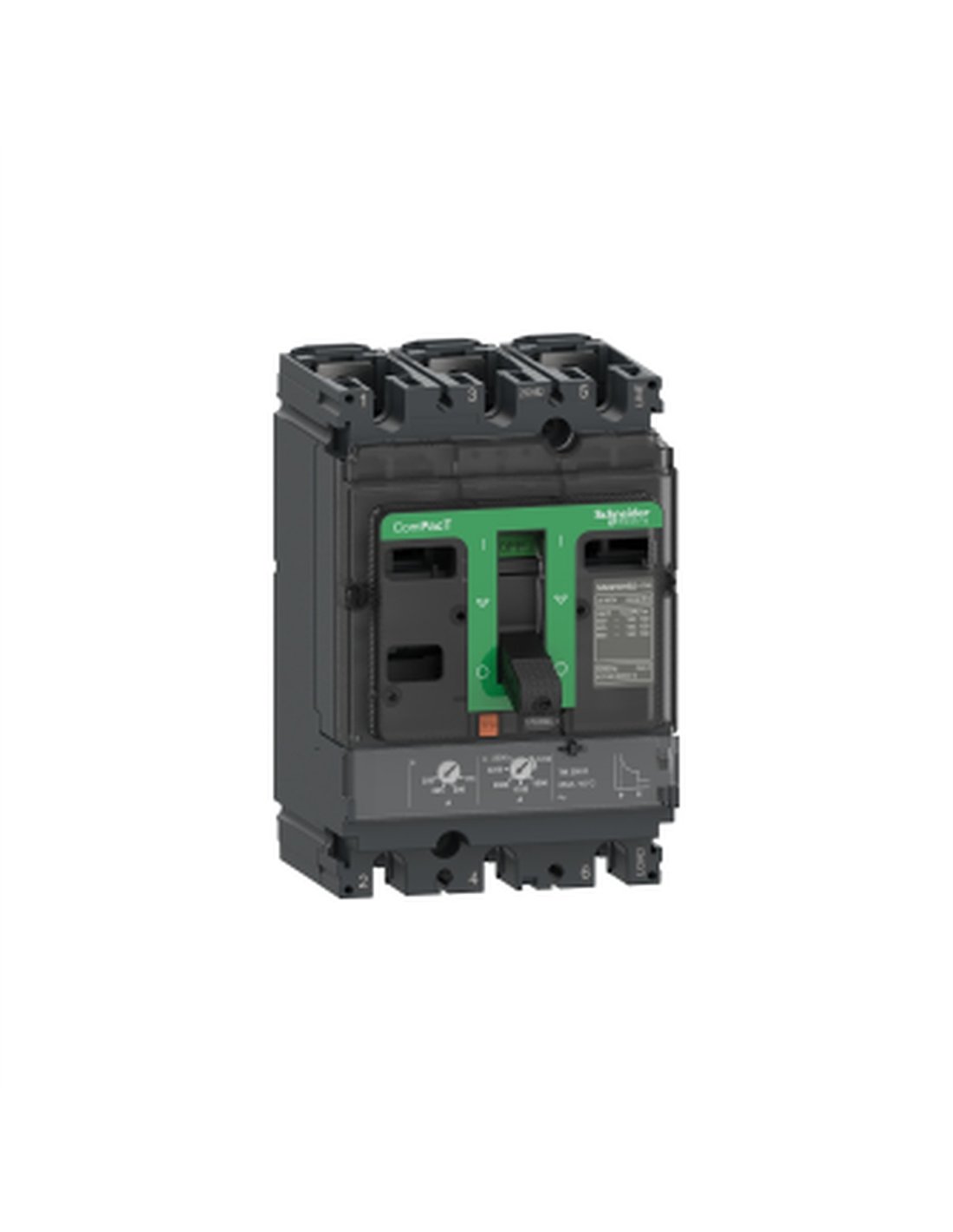

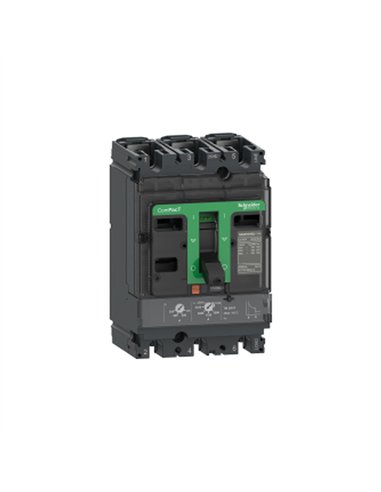

L'interruttore automatico NSX100F 36kA AC 3P3R 25A TMD fa parte della gamma ComPacT di nuova generazione, progettata per fornire una protezione efficiente e affidabile nelle applicazioni elettriche. Questo dispositivo, noto come UL Compact, è ideale per correnti superiori a 0,1 A e si caratterizza per la sua robustezza e versatilità in ambienti industriali.
Con una corrente nominale di 25 A a 40 °C e una tensione nominale di esercizio fino a 690 V AC, l'NSX100F è adatto per reti AC a 50/60 Hz. Il suo potere di interruzione è notevole, arrivando fino a 85 kA Icu a 220/240 V CA e 36 kA Icu a 380/415 V CA, garantendo una protezione efficace contro sovraccarichi e cortocircuiti.
Inoltre, è dotato di un sistema di sgancio magnetotermico che consente regolazioni precise nel rilevamento del sovraccarico.
Questo interruttore presenta le seguenti caratteristiche tecniche:
- Numero di poli: 3P
- Protezione: 3R
- Durata meccanica: 50.000 cicli
- Durata elettrica: 30.000 cicli a 440 V
- Temperatura di funzionamento: da -25 a 70 °C
- Grado di protezione: IP40
- Dimensioni: 105 mm (larghezza) x 161 mm (altezza) x 86 mm (profondità)
- Peso: 2,05 kg
- Classe di protezione contro le scosse elettriche: Classe II
- Umidità relativa: da 0 a 95%
