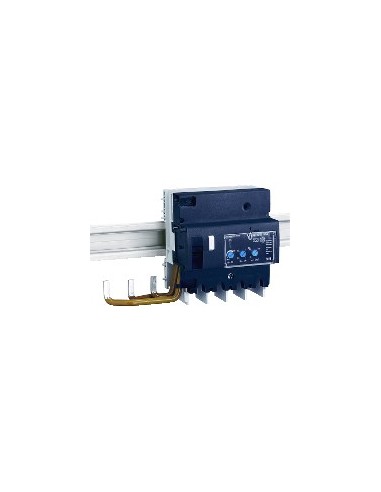

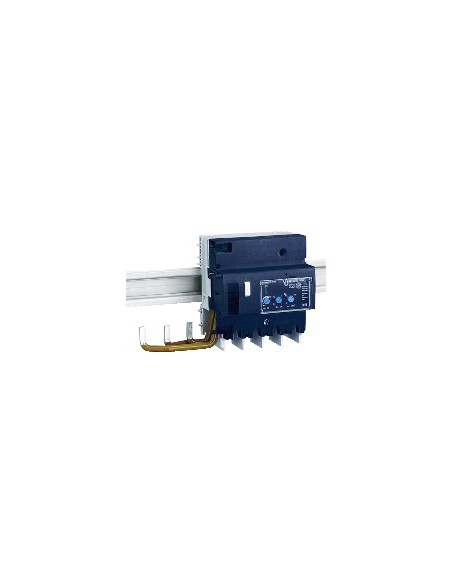

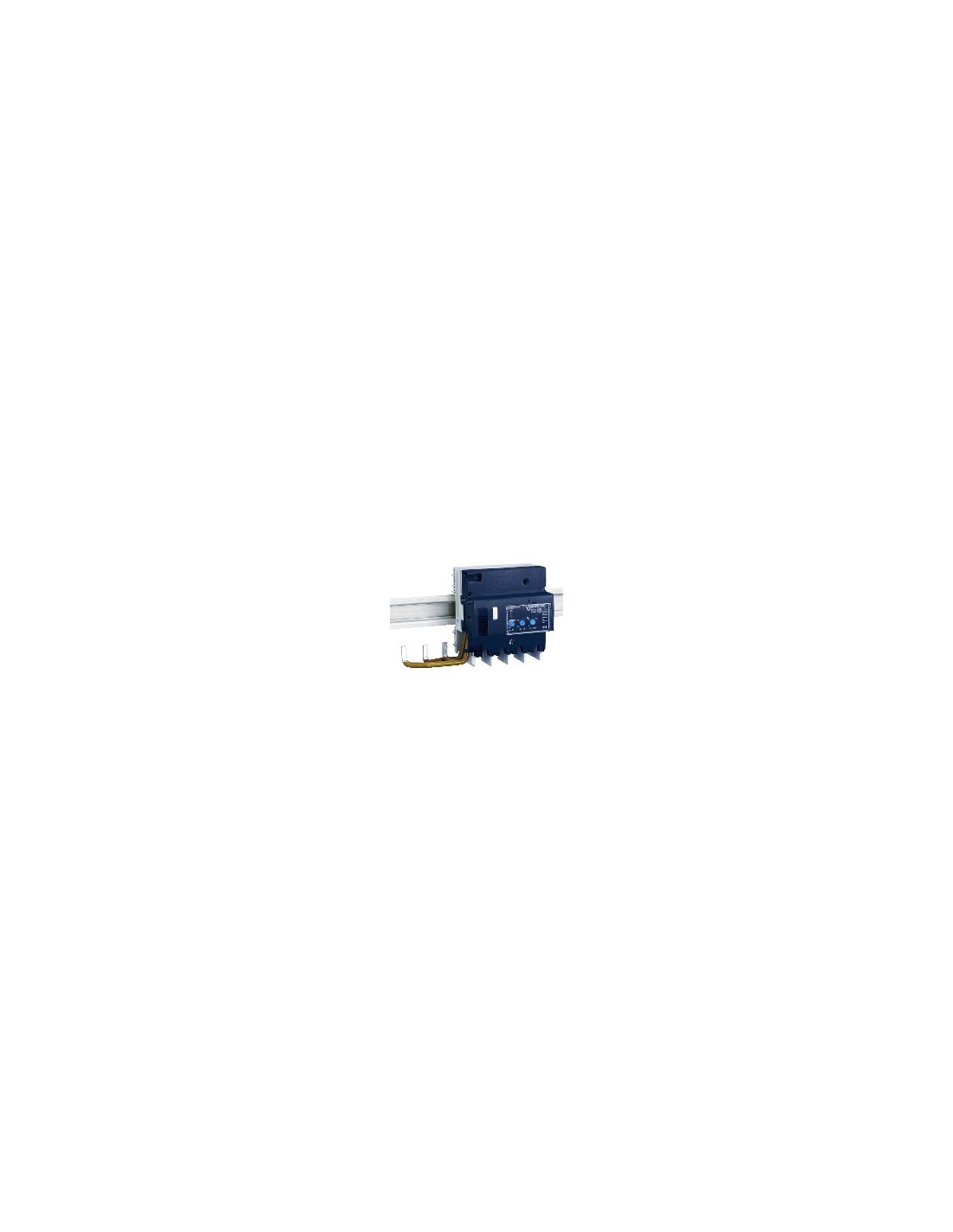

Vigi-Block NG125 3P 63 A einstellbar, ausgelegt zum Erdungsstromschutz in elektrischen Anlagen kleiner Gewerbebetriebe. Wird an der Ausgangsseite des Systems installiert und bietet einstellbare Empfindlichkeit von 300, 500, 1000 und 3000 mA mit Schutzarten sofortig, selektiv oder verzögert. Kompatibel mit MCB über Schraubenbefestigung und Montage auf 35 mm DIN-Schiene.
Technische Daten
- Anzahl der Pole: 3P
- Nennstrom [In]: 63 A
- Netztyp: AC
- Erdungsstromempfindlichkeit: 300 mA, 500 mA, 1000 mA, 3000 mA
- Verzögerung des Erdungsstromschutzes: Einstellbar (sofortig/selektiv/verzögert)
- Platzierung im System: Ausgang
- Netzfrequenz: 50/60 Hz
- Nennspannung für Betrieb [Ue]: 230...415 V AC 50/60 Hz
- Technologie des Reststromauslösers: Spannungsunabhängig
- Nennisolationsspannung [Ui]: 690 V AC 50/60 Hz gemäß EN> 50 A
- Spannungsspitzenfestigkeit [Uimp]: 8 kV gemäß EN> 50 A
- Montageunterstützung: Symmetrische 35 mm DIN-Schiene
- Elektrische Anschlussmöglichkeit an MCB: Über Schrauben
- Abstand zwischen den Schritten: 9 mm
- Breite: 180 mm
- Gewicht des Produkts: 0,41 kg
- Elektrische Haltbarkeit: 10000 Zyklen gemäß EN> 50 A
- Anschluss - Klemmen: Tunnelklemmen 1…35 mm² flexibel, 1,5…50 mm² starr
- Länge des abgezogenen Kabels für Klemmenanschluss: 20 mm
- Einbaudrehmoment: 3,5 N·m
- Produktkompatibilität: Klemmen
- Kompatibilitätscode: VLS
- Marktsegment: Kleine Gewerbebetriebe
- Normen: EN> 50 A
- Schutzart IP: IP40 gemäß EN> 50 A
- Schmutzgrad: 3 gemäß EN> 50 A
- EMV-Kompatibilität: Impulswiderstandsfähigkeit 8/20 µs, 5000 A gemäß EN> 50 A
- Tropische Ausführung: 2 gemäß IEC 60068-1
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Maximale Betriebshöhe: 2000 m
- Umweltfreundliches Produkt: Green Premium
- REACH-Richtlinie: Die Referenz enthält keine SVHC
- RoHS-EG-Richtlinie: Konform
- Ohne Quecksilber: Ja
- RoHS-Befreiung: Ja
- RoHS-China-Norm: Produkt außerhalb des RoHS-China-Bereichs. Informationsmeldung zu Stoffen
- Elektro-Altgeräte (RAEE): Im europäischen Markt muss das Produkt gemäß einem speziellen Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen
