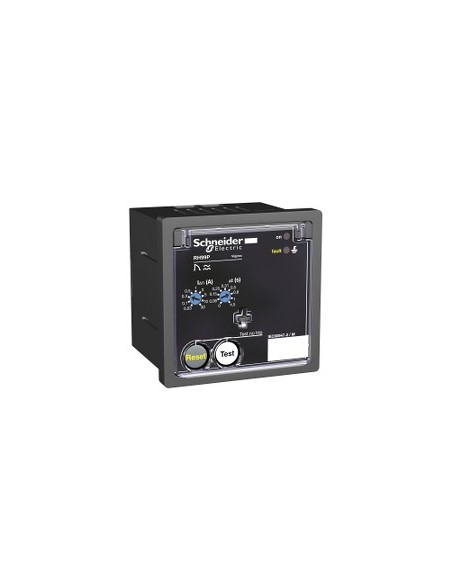

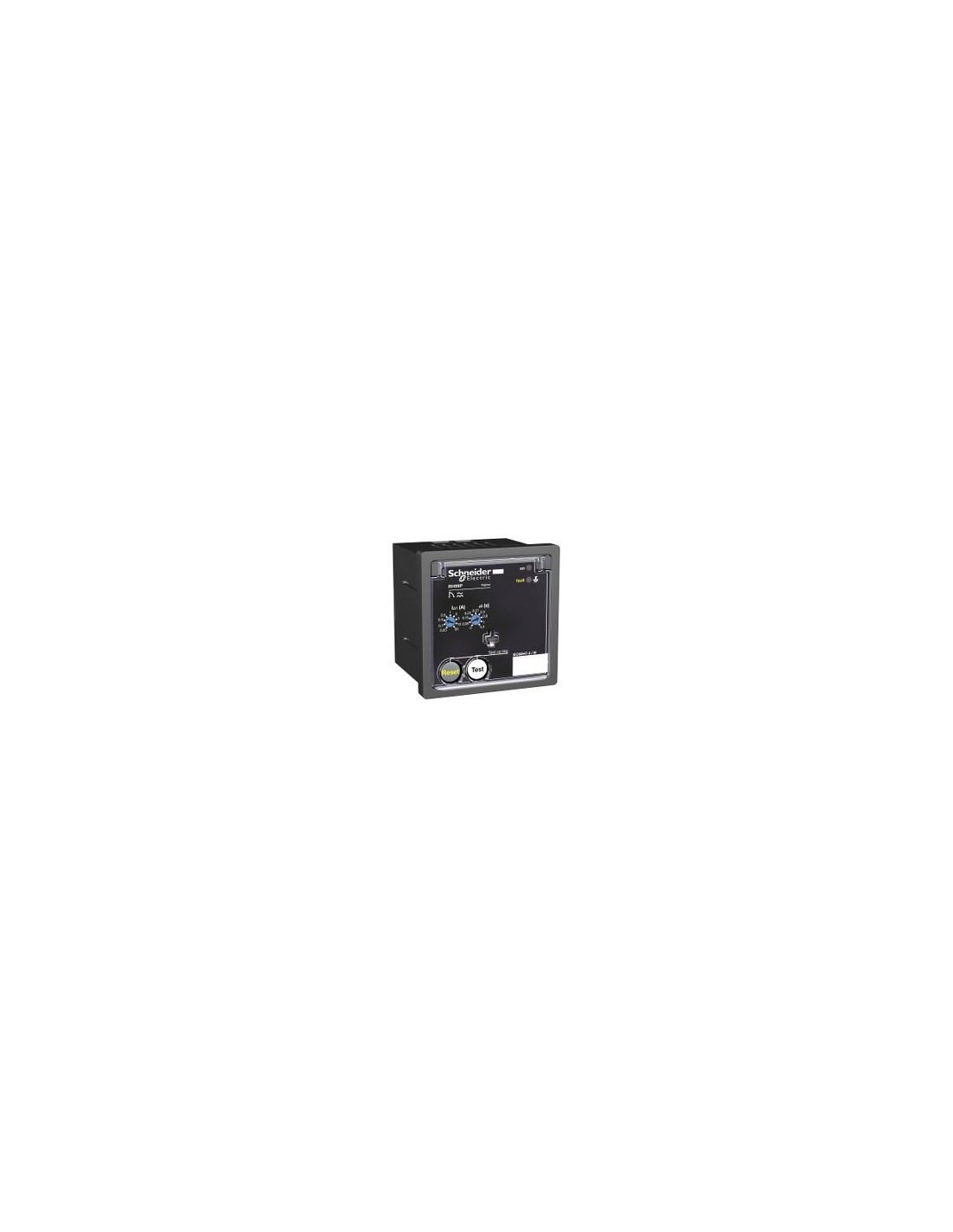

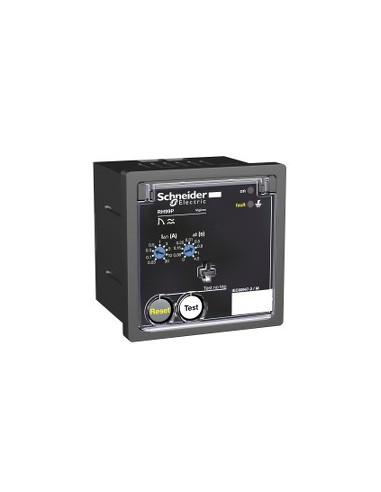

Differenzschutzrelais RH99P für elektrische Sicherheit in IT-, TT- und TN-S-Systemen. Erkennt Restströme mit einstellbarem Bereich von 0,03 bis 30 A und ist kompatibel mit toroidalen Transformatoren der Serien TOA, TOA A und TOA L. Funktioniert mit einer Versorgungsspannung von 220–240 V AC bei 50/60/400 Hz, mit sofortiger Auslösung bei 0,03 A und 9 einstellbaren Zeitverzögerungen von 0 bis 4,5 s für Ströme über 0,03 A.
Technische Merkmale
- Anwendung: Relais-Schutz
- Montageart: Frontplatte
- Erdschlussstrom: 0,03…30 A
- Zeitverzögerungseinstellung: Sofort bei 0,03 A; 9 einstellbare Einstellungen von 0…4,5 s für 0,03…30 A
- Nennversorgungsspannung: 220...240 V AC 50/60 Hz 55...110 %
- Leistungsaufnahme: 4 VA
- Netzspannung: 1000 V - AC bei 50/60 Hz - Kabeltyp: maximal; 1000 V - AC bei 400 Hz - Kabeltyp: maximal
- Erdschutzsystem: IT TT TN-S
- Überspannungsbeständigkeit: 8 kV
- Reset: Manuell
- Prüffunktion: Lokal und fern
- Überwachung: Elektronik - Kabeltyp: kontinuierlich; Versorgung - Kabeltyp: kontinuierlich; Relais/Sensor-Verbindung - Kabeltyp: kontinuierlich
- Messart: Interne Messung des Erdschlussstroms, Bereich: 80...100 %
- Schutz der Einstellungen: Durch abschließbare Abdeckung gesichert
- Anschlüsse: Klemmen für Hilfsversorgung, Fehlerkontakte, Prüf- und Reset-Kontakte, toroidale Wicklung, Spannungsanwesenheit; flexible und starre Leiter mit 0,2…2,5 mm² (AWG 24...AWG 12) zulässig
- Kabelabschälmungslänge: 7 mm
- Einbaudrehmoment: 0,6 N·m
- Abmessungen: 72 mm (Breite) x 72 mm (Höhe) x 78 mm (Tiefe)
- Ausschnittmaß: 68 x 68 mm
- Gewicht: 0,3 kg
- Schutzart IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Klemmen)
- Schutzart IK: IK07
- Überspannungskategorie: IV
- Schutzklasse gegen elektrische Entladungen: Klasse II
- EMV-Kompatibilität: Leitungs- und Strahlungs-Emissionen (CISPR 11, Klasse B); RF-Immunität (IEC 61000-4-6, Stufe 3), elektrostatische Entladung (IEC 61000-4-2, Stufe 4), hohe Energie (IEC 61000-4-5, Stufe 4), niedrige Energie (IEC 61000-4-4, Stufe 4), Strahlung (IEC 61000-4-3, Stufe 3)
- Betriebstemperatur: -35…70 °C
- Lagertemperatur: -55…85 °C
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Schmutzgrad: 3
- Umweltfreundliches Angebot: Green Premium-Produkt
- RoHS-UE-Richtlinie: Konform
- Kein Quecksilber: Ja
- RoHS-China-Norm: Produkt außerhalb des RoHS-China-Bereichs
- Altgeräte-Rücknahme: In der EU über spezielle Entsorgungssysteme entsorgen
