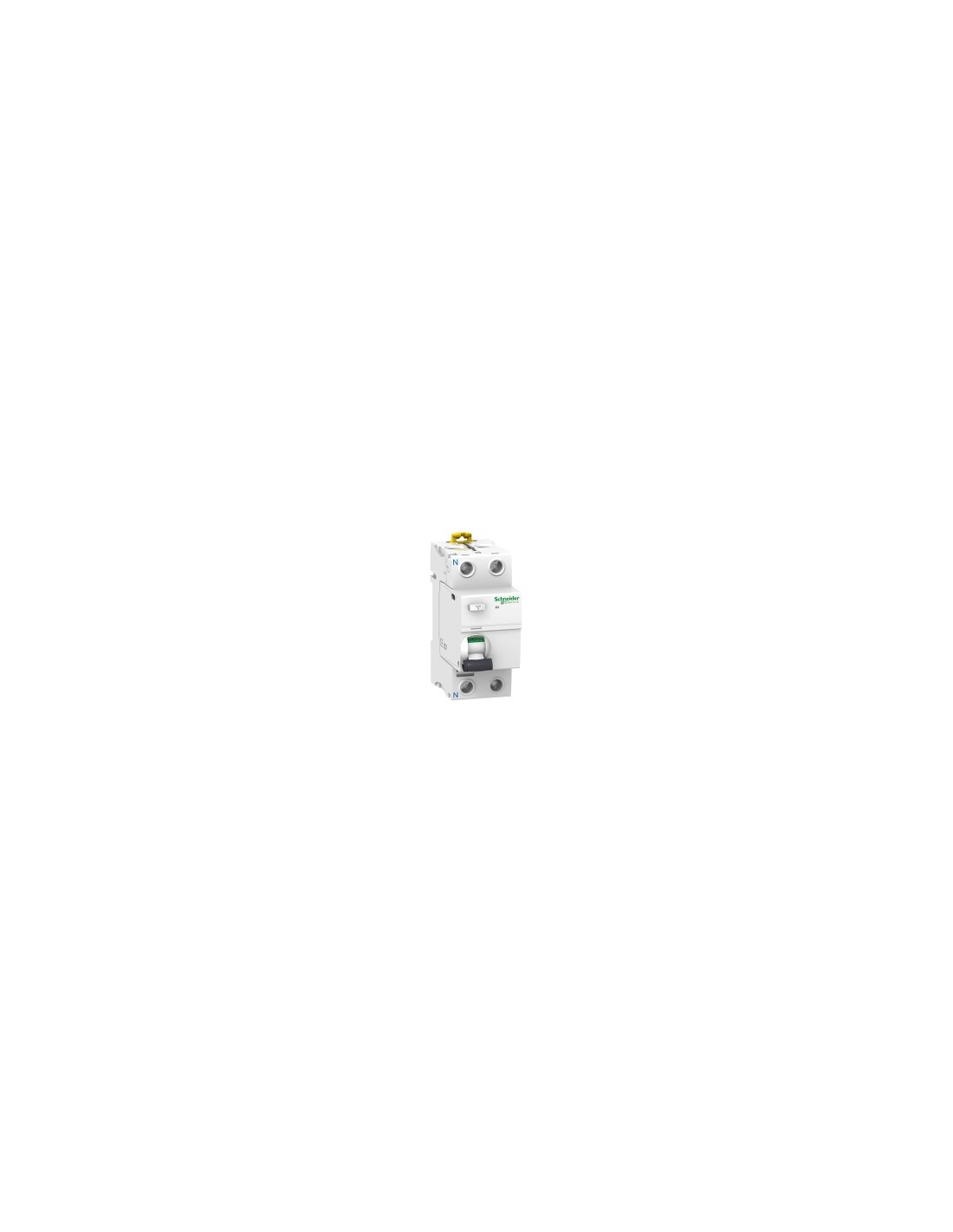

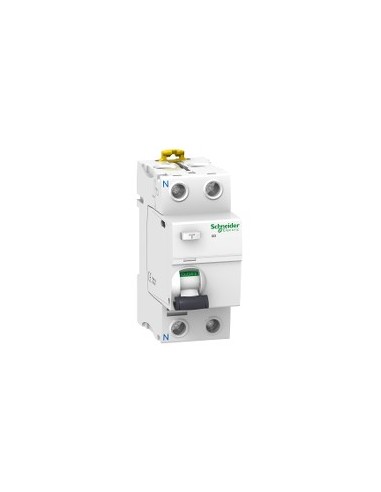

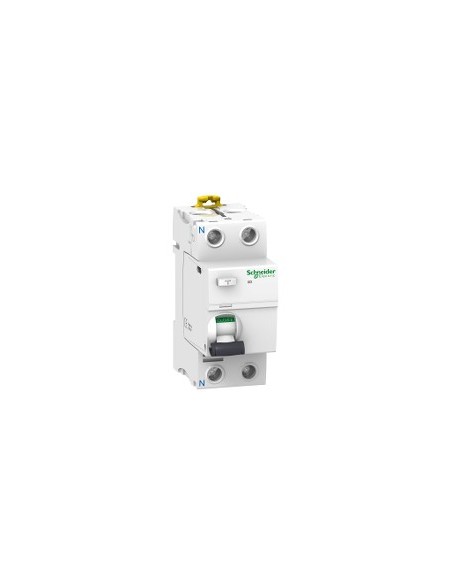

Interruttore differenziale Acti9 iID 2P 40A 300mA AC

Interruttore differenziale tipo AC della gamma Acti9 iID, progettato per proteggere i circuiti elettrici nelle installazioni monofase da 220...240 V AC, 50/60 Hz. Rileva le perdite di corrente a terra e interrompe il circuito in modo istantaneo quando viene superata la sensibilità di 300 mA, garantendo sicurezza nei sistemi di uscita. Funziona in modo indipendente dalla tensione e offre una risposta rapida con capacità di interruzione di 10 kA.

Caratteristiche tecniche

• Numero di poli: 2P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 40 A
• Tensione nominale d'impiego [Ue]: 220...240 V AC 50/60 Hz
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionata di cortocircuito: 10 kA
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente di sovratensione: 250 A
• Indicatore di posizione del contatto: Sì
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 4
• Altezza: 91 mm
• Larghezza: 36 mm
• Profondità: 73,5 mm
• Peso: 0,21 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1 15000 cicli
• Dispositivo di chiusura con lucchetto
• Connessioni: Morsetto singolo sopra o sotto, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del filo nudo: 14 mm
• Coppia di serraggio: 3,5 N·m
• Codice di compatibilità: IID
• Norme: EN/IEC 61008-1
• Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A (conforme a EN/IEC 61008-1)
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico di raccolta nell'UE
• Presenza di alogeni: Prodotto con materiale plastico privo di alogeni
