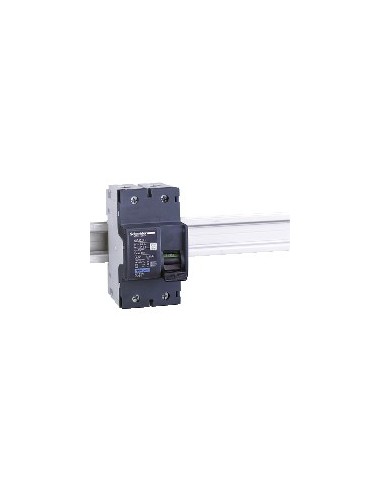

Interruttore automatico Acti9 NG125H 2P 50 A curva C

Interruttore automatico miniaturizzato della gamma Acti9 NG125H, progettato per proteggere circuiti elettrici in impianti di piccoli negozi e edifici. Offre protezione termica e magnetica con curva C, garantendo risposta a sovraccarichi e cortocircuiti. Montaggio su profilo DIN 35 mm con fissaggio a clip, include indicatore di posizione e blocco integrato per sicurezza operativa.

Caratteristiche tecniche

• Numero di poli: 2P
• Numero di poli protetti: 2
• Corrente nominale [In]: 50 A a 40 °C
• Tipo di rete: Corrente alternata AC
• Tecnologia dell'unità di interruzione: Termico-magnetico
• Codice della curva: C
• Codice della capacità di interruzione: H
• Capacità di interruzione [Icu]: 12 kA a 500 V AC, 30 kA a 440 V AC, 36 kA a 380...415 V AC, 70 kA a 220...240 V AC, 25 kA a ≤ 250 V corrente continua
• Capacità di interruzione in servizio [Ics]: 52,5 kA (75 %) a 220...240 V AC, 27 kA (75 %) a 380...415 V AC, 22,5 kA (75 %) a 440 V AC, 9 kA (75 %) a 500 V AC, 25 kA (100 %) a ≤ 250 V corrente continua
• Tensione nominale d'impiego [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC, ≤ 250 V corrente continua
• Tensione nominale di isolamento [Ui]: 690 V AC
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di interruzione magnetica: 8 x In ± 20%
• Categoria d'impiego: A
• Potere di interruzione: Sì
• Frequenza di rete: 50/60 Hz
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicazione acceso/spento, indicatore di interruzione
• Tipo di comando: Prova di interruzione manuale, manopola
• Tipo di montaggio: Regolabile a clip
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passi da 9 mm: 6
• Altezza: 103 mm
• Larghezza: 54 mm
• Profondità: 81 mm
• Peso: 0,48 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto
• Opzioni di blocco: Lucchetto integrato
• Connessioni: Terminali tipo tunnel (1,5…50 mm² rigido, 1…35 mm² flessibile)
• Lunghezza del filo scoperto: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite a terra: Blocco indipendente
• Codice di compatibilità: NG125
• Grado di protezione IP: IP20
• Grado di protezione IK: IK05
• Grado di inquinamento: 3
• Categoria di sovratensione: IV
• Tropicalizzazione: 2
• Umidità relativa: 95 % a 55 °C
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva
• RAEE: Rifiuto secondo sistema specifico nell'UE
