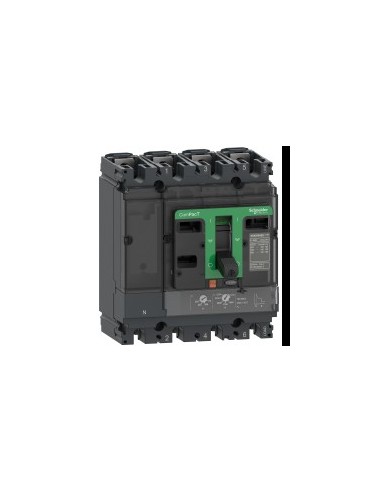

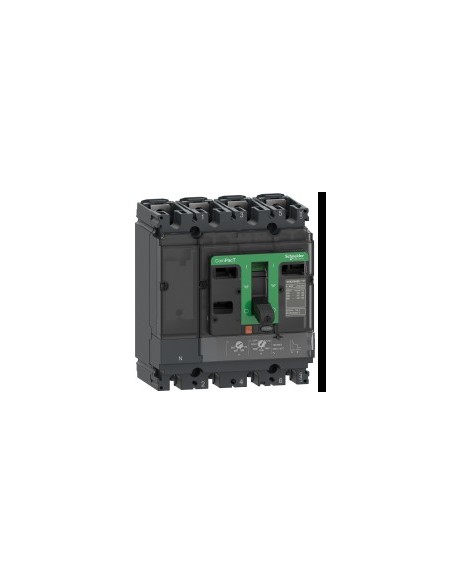

Interruttore automatico ComPacT NSX100N 4P4R 32A TMD

Interruttore automatico ComPacT NSX100N 4P4R con corrente nominale di 32 A a 40 °C, progettato per proteggere circuiti elettrici in impianti industriali e commerciali tramite tecnologia termo-magnetica. Offre una capacità di interruzione Icu di 50 kA a 380/415 V AC ed è adatto a tensioni nominali fino a 690 V AC. Il montaggio fisso e il design compatto consentono un'installazione efficiente nei quadri elettrici.

Caratteristiche tecniche

• Numero di poli: 4P
• Descrizione poli protetti: 4R
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 32 A a 40 °C
• Tensione nominale d'impiego [Ue]: 690 V AC 50/60 Hz
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Capacità di interruzione Icu: 50 kA a 380/415 V AC, 50 kA a 440 V AC, 36 kA a 500 V AC, 35 kA a 525 V AC, 10 kA a 660/690 V AC
• Potere di interruzione in servizio [Ics]: 50 kA a 380/415 V AC, 50 kA a 440 V AC, 36 kA a 500 V AC, 35 kA a 525 V AC, 10 kA a 660/690 V AC
• Unità di controllo: TM-D
• Tecnologia dell'unità di scatto: Termo-magnetica
• Funzioni di protezione: LIG
• Tipo di controllo: Maniglia
• Tipo di montaggio: Fisso
• Tensione nominale di isolamento [Ui]: 800 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Durata meccanica: 50 000 cicli
• Durata elettrica: 50 000 cicli a 440 V In/2, 30 000 cicli a 440 V In, 20 000 cicli a 690 V In/2, 10 000 cicli a 690 V In
• Potenza dissipata per polo: 4,03 W
• Supporto di montaggio: Piastra posteriore
• Posizione di montaggio: Orizzontale e verticale (plano por la parte posterior)
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Passo di connessione: 35 mm
• Calibro dell'unità di scatto: 32 A a 40 °C
• Regolazione rilevamento a lungo termine Ir: Regolabile (0,7...1 x In)
• Ritardo a lungo termine: Fisso (120…400 s a 1,5 x In, 15 s a 6 x Ir)
• Regolazione protezione neutro: 1 x Ir (tipo cavo: 4R)
• Rilevamento istantaneo Ii: Fisso (400 A)
• Protezione contro le perdite di terra: No
• Numero di guide: 5
• Dimensioni: 140 mm (larghezza) × 161 mm (altezza) × 86 mm (profondità)
• Peso: 2,4 kg
• Grado di protezione IP: IP40 (IEC 60529)
• Grado di protezione IK: IK07 (IEC 62262)
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Umidità relativa: 0…95 %
• Altitudine massima di funzionamento: 0…2000 m senza riduzione, 2000…5000 m con restrizioni
• Norme: HB2
• Certificazioni: CCC generatore Marina
• Categoria di sovratensione: Classe II
• Classe di protezione contro le scariche elettriche: Classe II
• Grado di inquinamento: 3
• Direttiva RoHS UE: Conforme
• Regolamento REACh: Contiene SVHC oltre il limite
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: Fuori dal campo di applicazione RoHS Cina
• Senza mercurio: Sì
• Senza PVC: Sì
• Stato offerta sostenibile: Prodotto Green Premium
