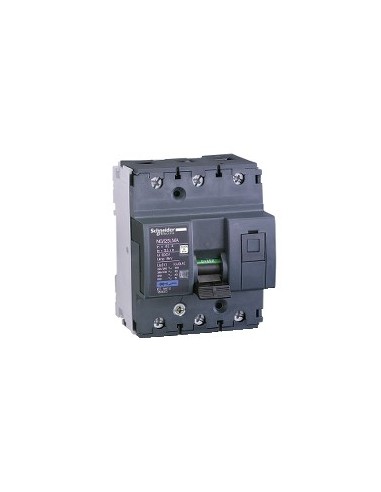

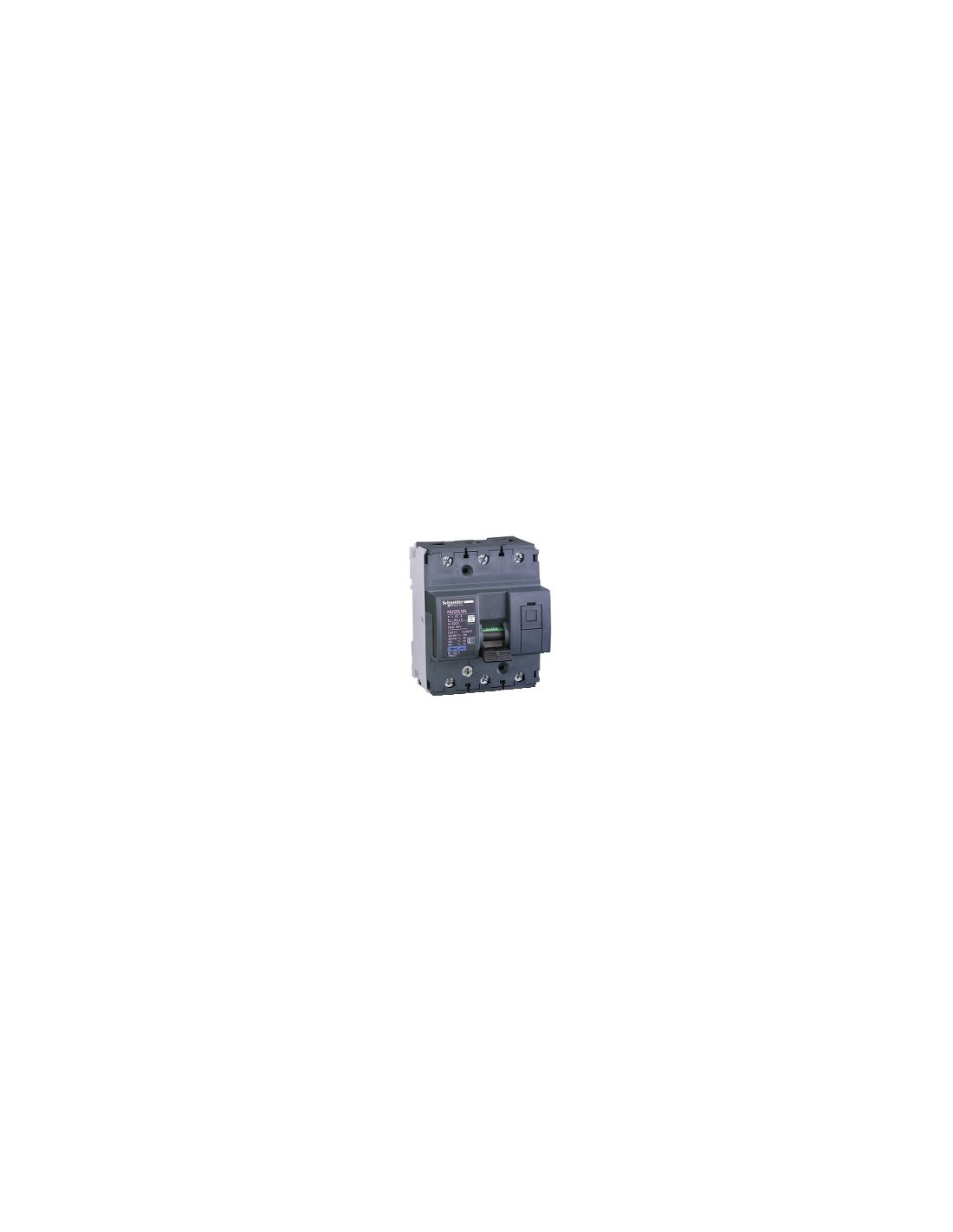

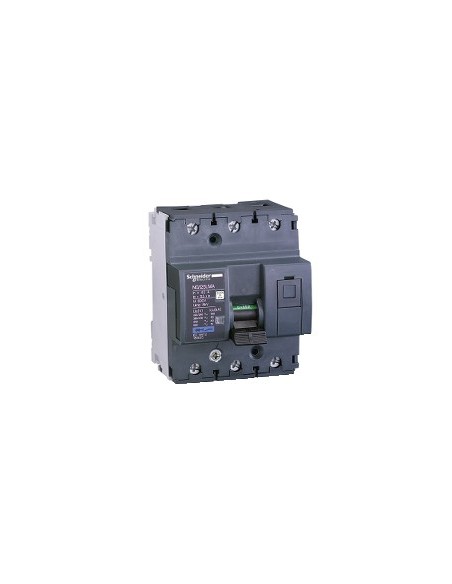

Interruttore automatico Acti 9 NG125LMA 3P 25 A MA

Interruttore automatico miniaturizzato Acti 9 NG125LMA, 3 poli, 25 A, curva MA, progettato per la protezione dei circuiti elettrici in applicazioni industriali e commerciali. La sua tecnologia magnetica con curva MA e capacità di interruzione Icu di 50 kA a 380–415 V AC garantisce una protezione efficace contro sovraccarichi e cortocircuiti. Compatibile con blocco tipo pettine e montaggio su profilo DIN da 35 mm.

Caratteristiche tecniche

• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale [In]: 25 A a 40 °C
• Tipo di rete: AC
• Tecnologia dell'unità di interruzione: Magnetica
• Codice della curva: MA
• Codice della capacità di interruzione: L
• Capacità di interruzione [Icu]: 50 kA a 380...415 V AC 50/60 Hz
• Capacità di interruzione in servizio [Ics]: 37,5 kA (75 % di Icu) a 380...415 V AC
• Tensione nominale d'impiego [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC (50/60 Hz)
• Tensione nominale d'isolamento [Ui]: 690 V AC (50/60 Hz)
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di interruzione magnetica: 12 x In
• Categoria d'impiego: A (conforme a En > 50 A)
• Capacità di interruzione: Sì (conforme a En > 50 A)
• Frequenza di rete: 50/60 Hz
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicatore di interruzione, Indicazione accensione/spento
• Tipo di comando: Manopola, prova di interruzione manuale
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Compatibilità con blocco di distribuzione e barra pettine: Sì
• Passi da 9 mm: 9
• Altezza: 103 mm
• Larghezza: 81 mm
• Profondità: 81 mm
• Peso: 0,72 kg
• Durata meccanica: 20 000 cicli
• Durata elettrica: 10 000 cicli
• Preparato per lucchetto: Con lucchetto
• Descrizione delle opzioni di blocco: Lucchetto integrato
• Connessioni - morsetti: Morsetti a tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del cavo da sfilare per collegare i morsetti: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di corrente a terra: Blocco indipendente
• Codice di compatibilità: NG125
• Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig)
• Grado di protezione IK: IK05 (conforme a EN/IEC 62263)
• Grado di inquinamento: 3 (conforme a En > 50 A)
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 (conforme a IEC 60068-1)
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Normative: Icu
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme al REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva RoHS Cina (fuori dal campo legale RoHS Cina)
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
