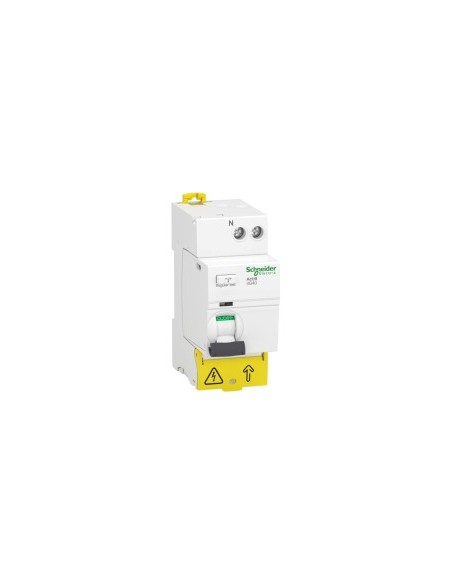

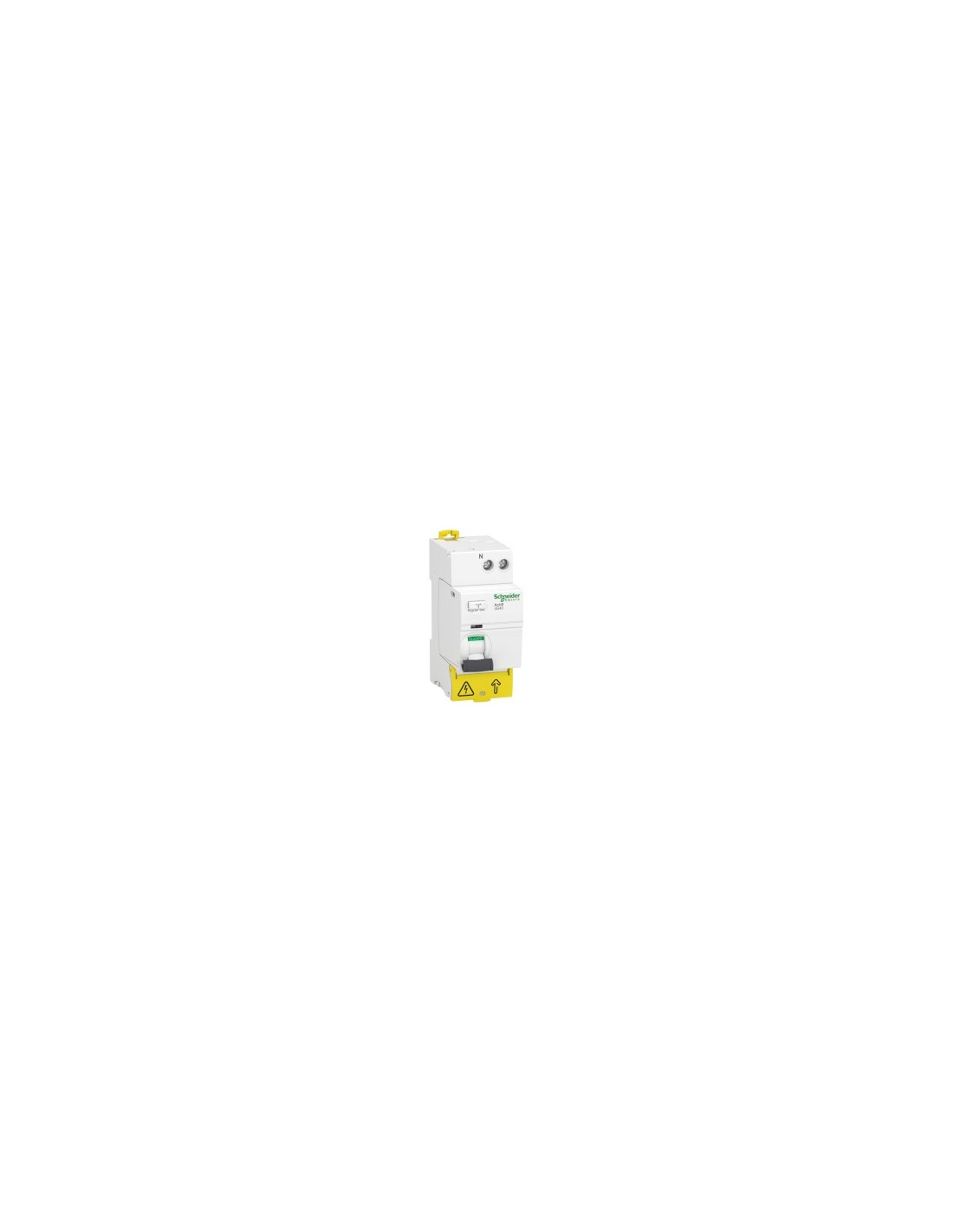

Interrupteur différentiel Acti9 iIG40 1PN 25A 30mA type AC

Disjoncteur différentiel de type AC de la gamme Acti9 iIG40, conçu pour les installations d'entrée de groupe sur réseaux monophasés. Offre une protection instantanée contre les fuites de courant avec une sensibilité de 30 mA, garantissant une sécurité optimale en conditions de réseau variables grâce à sa technologie de déclenchement indépendante de la tension. Compatible avec des tensions nominales de 220...240 V AC et une fréquence de 50 Hz.

Caractéristiques techniques

• Nombre de pôles : 1P + N
• Position du neutre : Gauche
• Courant nominal [In] : 25 A
• Type de réseau : AC
• Sensibilité de fuite à la terre : 30 mA
• Délai de protection : Immédiat
• Classe de protection : Type AC
• Pouvoir de coupure : Oui, conforme à Icu
• Tension nominale d'utilisation [Ue] : 220...240 V AC 50 Hz
• Tension nominale d'isolement [Ui] : 500 V AC 50 Hz
• Résistance aux surtensions [Uimp] : 6 kV
• Pouvoir de connexion et de coupure : Idm 1500 A
• Courant conditionnel de court-circuit : 10000 A
• Indicateur de position du contact : Oui
• Type de commande : Manette
• Type de montage : Fixation par clip réglable
• Support de montage : Rail DIN
• Pas de 9 mm : 4
• Hauteur : 85 mm
• Largeur : 36 mm
• Profondeur : 74 mm
• Poids : 184 g
• Couleur : Blanc
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : 15000 cycles
• Connexions : Bornes à tunnel (inférieur : 1…35 mm² rigide, 1…25 mm² flexible ; supérieur : 1…16 mm² rigide, 1…10 mm² flexible)
• Longueur de dégagement du câble : 14 mm
• Couple de serrage : 3,5 N·m (inférieur), 2 N·m (supérieur)
• Grade de protection IP : IP20 (conforme à Activer / Désactiver Ig IP40 - type de câble : enveloppe modulaire)
• Grade de contamination : 3
• Compatibilité électromagnétique : Résistance aux impulsions 8/20 µs, 250 A (conforme à EN/IEC 61008-2-1)
• Humidité relative : 95 % à 55 °C
• Altitude maximale de fonctionnement : 2000 m
• Température ambiante de fonctionnement : -5…60 °C
• Température ambiante de stockage : -40…85 °C
• Normes : EN/IEC 61008-2-1
• Certifications : CE, NF
• Déverrouillage : Dispositif de verrouillage avec serrure
• État de disponibilité durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Hors champ de la réglementation RoHS Chine
• RAEE : Doit être éliminé selon le système spécifique en UE
• Présence d'halogènes : Produit sans halogènes dans sa composition plastique
