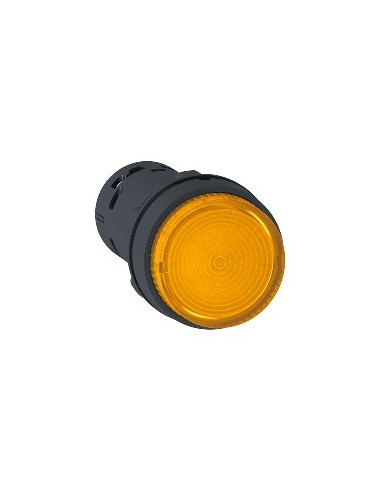

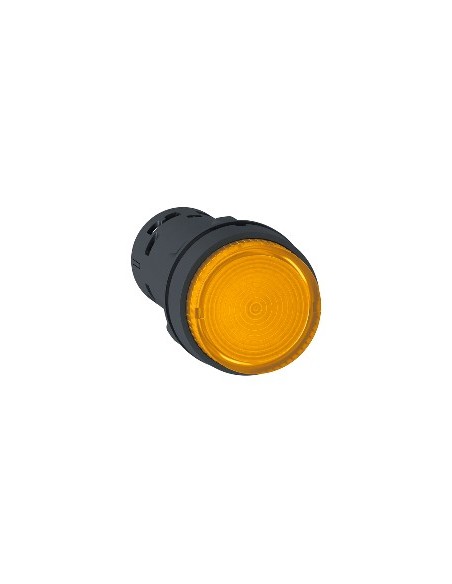

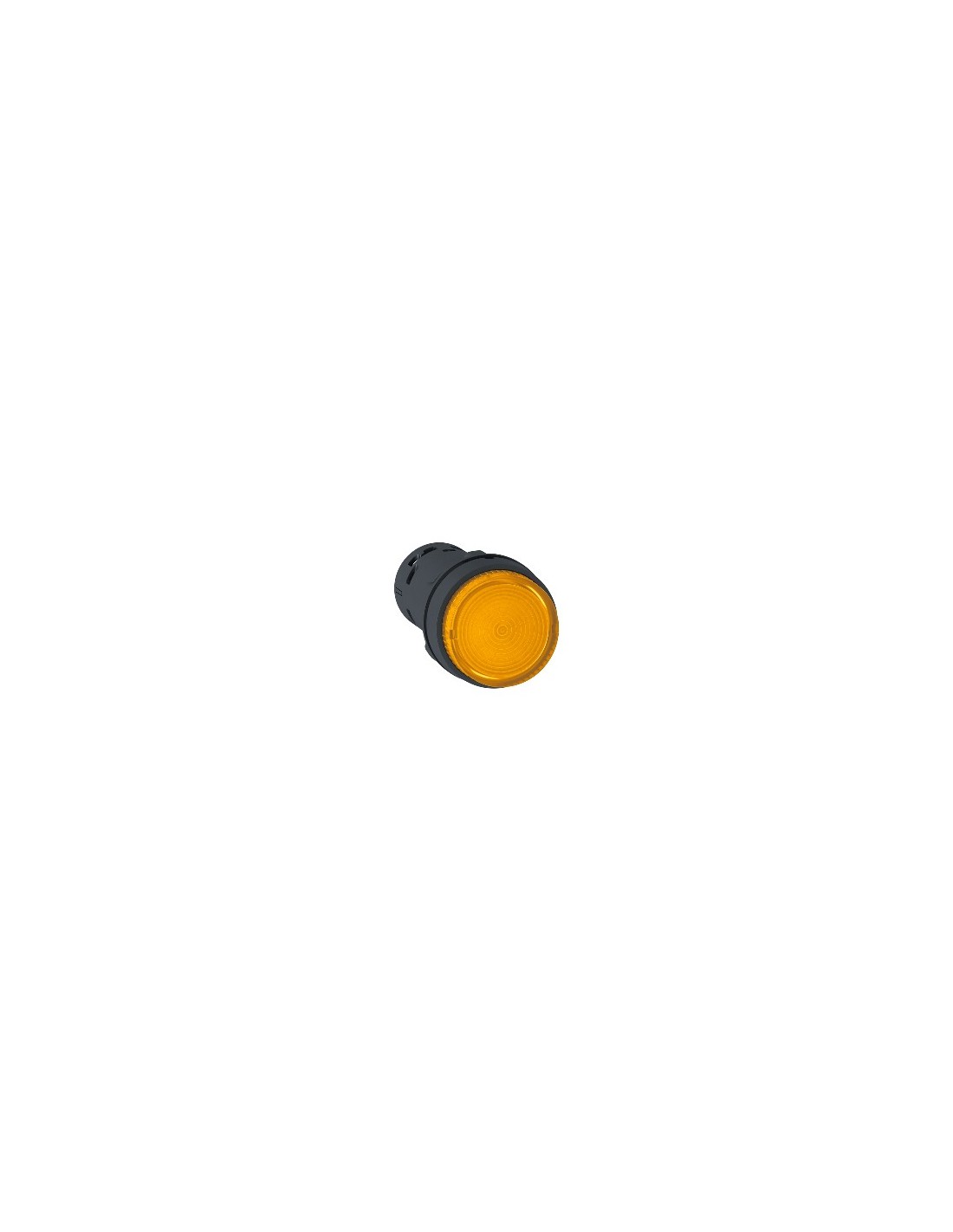

LED-Taster orange 24 V

Monolithischer beleuchteter Taster mit fester orange Signalfarbe, ausgelegt für Betrieb bei 24 V AC/DC. Ideal zur Anzeige von Aktivierungsstatus auf Steuerungspaneelen in der Industrie. Verfügt über einen NA-Kontakt und Montage in einer 22 mm Bohrung, was eine sichere und stabile Installation gewährleistet.

Technische Daten

• Montagedurchmesser: 22 mm
• Schutzgrad: IP20 (Rückseite), IP65 (Frontplatte)
• Form der Signaloberfläche: Kreisförmig
• Typ des Bedieners: Federzurückstellung
• Bedienereinsatz: Orange hervorstehend, ohne Kennzeichnung
• Art und Zusammensetzung der Kontakte: 1 NA
• Anschlüsse: Schraubklemmen, bis 40 A, Querschnitt 0,34...0,2 x 2,5 mm² ohne Anschlusskabel
• Lichtquelle: Integrierter LED
• Nennspannung: 24 V AC/DC
• Spannungsbereich: 19,2…30 V DC, 21,6…26,4 V AC
• Stromverbrauch: 18...27 mA
• Kontaktbetrieb: Langsame Unterbrechung
• Positive Öffnung: Mit (nur NO)
• Mechanische Haltbarkeit: 300000 Zyklen
• Elektrische Haltbarkeit: 1000000 Zyklen (DC-13, 0,3 A bei 24 V; AC-15, 0,09 A bei 240 V)
• Nennstrom: 0,1 A bei 250 V, DC-13, R300; 0,3 A bei 240 V, AC-14, D300
• Überspannungsfestigkeit: 4 kV
• Nennisolationsspannung: 250 V (Verschmutzungsgrad 3)
• Kurzschluss-Schutz: Sicherung, Typ gG, 4 A
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -40…70 °C
• Vibrationsfestigkeit: 5 gn (2…500 Hz)
• Stoßfestigkeit: 50 gn (11 ms), 30 gn (18 ms)
• Elektrischer Schutz: Klasse II
• NEMA-Schutzgrad: NEMA 12
• Normen: UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1
• Zertifizierungen: GOST, CCC
• Schutzbeschichtung: TH
• Kabelbefestigung: Klasse B
• Gewicht: 0,023 kg
• Abmessungen: 29 mm (Breite) x 29 mm (Höhe) x 57,5 mm (Tiefe)
• Packung: 1 Stück, 3,2 x 3,2 x 6 cm, 24 g
• Umweltfreundliches Produkt: Green Premium
• RoHS-Richtlinie EU: Proaktive Einhaltung (außerhalb des Anwendungsbereichs)
• Ohne Quecksilber: Ja
• Altgeräte-Rücknahme: Muss in der EU über spezielles System entsorgt werden
