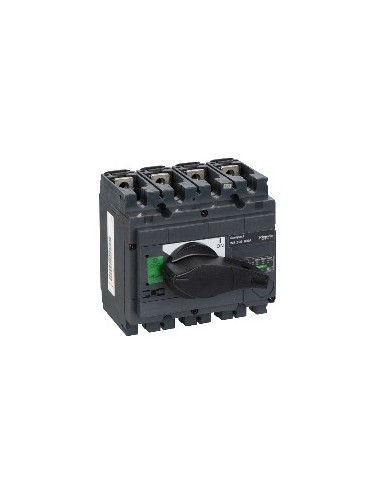

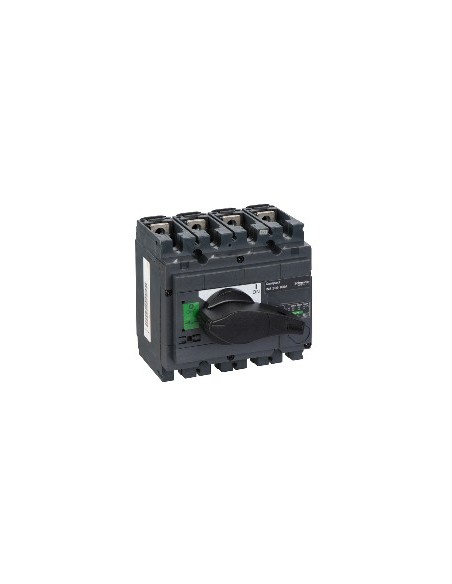

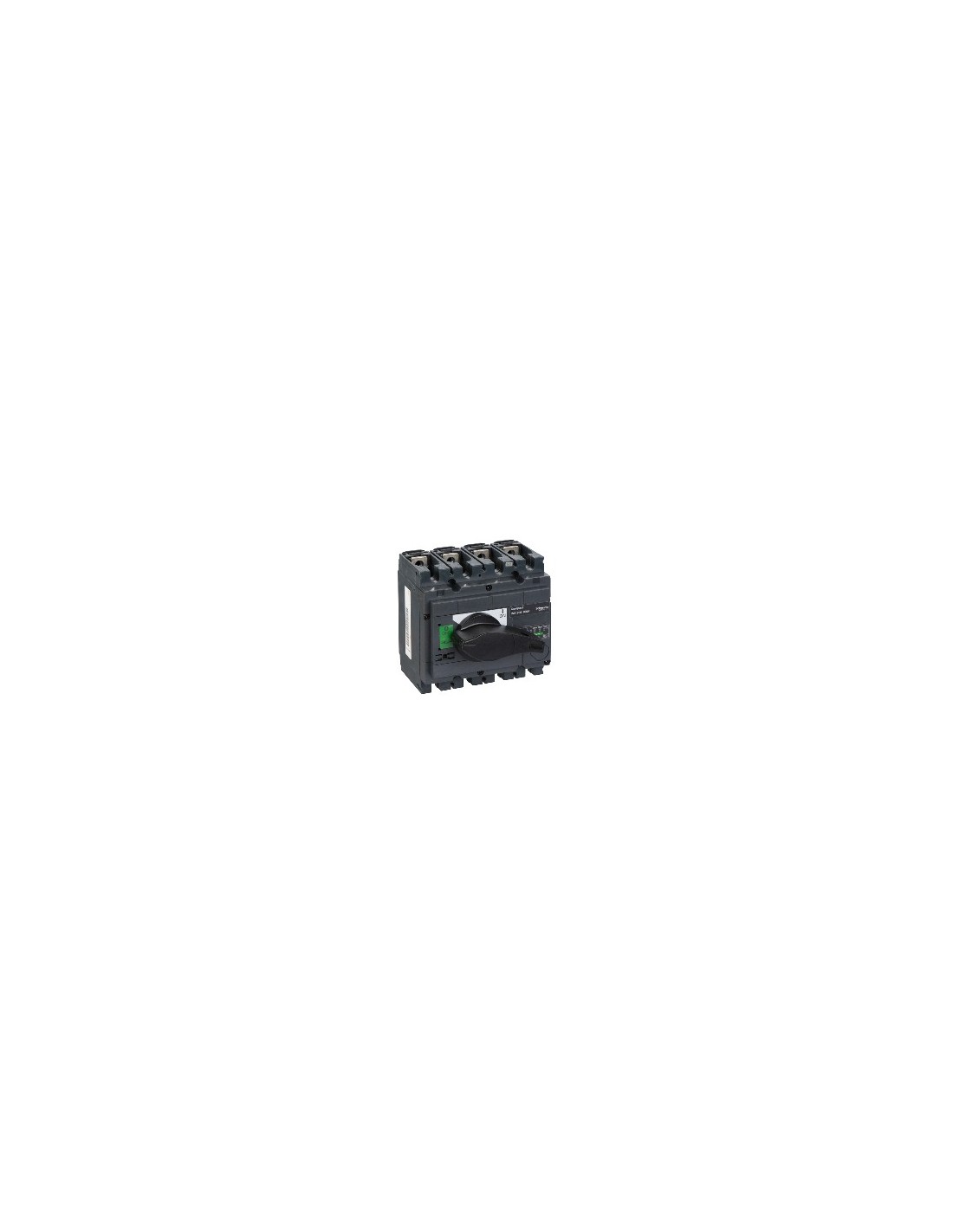

Sicherungsschalter 4-polig 160 A ComPact

Schalter Interpact INS250 4P der ComPact-Serie, entwickelt für die sichere Abschaltung von elektrischen Stromkreisen in industriellen und kommerziellen Anlagen. Seine feste Struktur und Montage auf der Bahnplatte erleichtert seine Integration in elektrische Bilder. Es verfügt über eine rotierende Steuerung und einen schwarzen Griff, die eine klare und sichere Operation ermöglicht. Es bietet Kontaktpositionsanzeigen und Trennfähigkeit, die Sicherheit während der Wartung gewährleistet.

Technische Merkmale

• Anzahl der Pole: 4P
• Art des Netzes: AC Laufender Strom
• Netzfrequenz: 50/60 Hz
• Nennarbeitsstrom: 160 A
• Nennspannung der Isolierung: 750 V AC 50/60 Hz
• Nennspannung: 250 V Gleichstrom, 690 V AC 50/60 Hz
• Nenn Kurzschlusskapazität: 30 kA (nur Schalterschalter), 330 kA mit automatischem Schalter nach oben
• Konventioneller Wärmestrom: 160 A bei 60 °C
• Zulässiger Zeitstrom: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Mechanische Haltbarkeit: 15000 Zyklen
• Elektrische Haltbarkeit: 1500 Zyklen (AC-22A, AC-23A, DC-22A, DC-23A)
• Grad der Kontamination: 3
• IP-Schutzgrad: IP40
• IK-Schutzgrad: IK07
• Betriebsumgebungstemperatur: -25...70 °C
• Lagerumgebungstemperatur: -50...85 °C
• Gewicht: 2,2 kg
• Höhe: 136 mm
• Breite: 140 mm
• Tiefe: 96 mm
• Verbindungsschritt: 35 mm
• Montagehalter: Rail Placa
• Obere Verbindung: Grenze
• Verbindung nach unten: Vorderteil
• Normen: Momentan- und Nachfragewerte In> 40 A
• Bescheinigungen: KEMA-KEUR, CCC
• EU-RoHS-Richtlinie: Gemäß
• Green Premium Produkt
• REACh-Verordnung: Kein HCV
• EEAG: Nach einem spezifischen EU-System zu entsorgen
