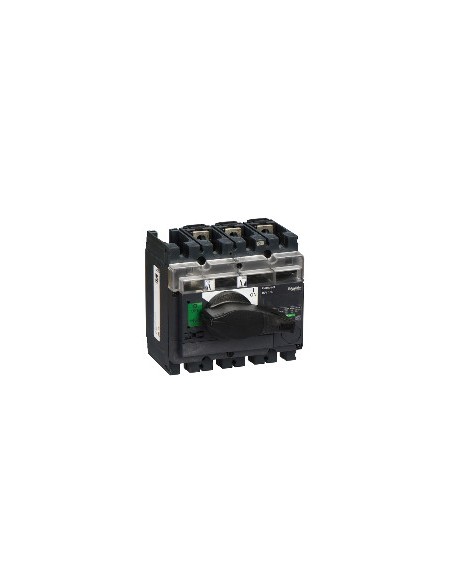

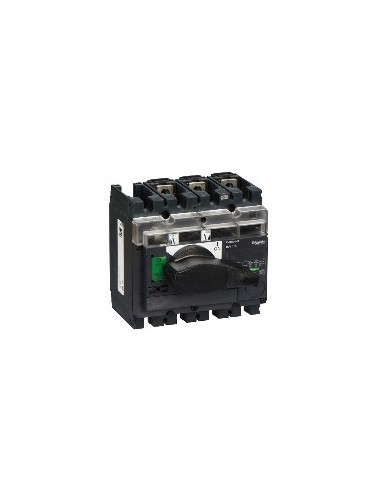

Sectionneur 3P noir 100 A

Sectionneur 3P de la gamme ComPact, conçu pour des applications industrielles en courant alternatif et continu. Offre un contrôle fiable dans les installations électriques jusqu'à 690 V AC et 250 V CC, avec une capacité de court-circuit de 30 kA à 690 V AC. Dispose d'une coupure visible, d'un indicateur de position du contact et d'une commande rotative pour une manipulation sûre et précise.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant continu CC
• Fréquence du réseau : 50/60 Hz
• Couleur de la manette : Noir
• Courant nominal d'utilisation : 100 A sur plusieurs tensions AC et CC
• Tension nominale d'isolation : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 100 A à 60 °C
• Capacité nominale de court-circuit : 30 kA (sectionneur uniquement) 690 V AC 50/60 Hz
• Tension nominale d'utilisation : 250 V CC / 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Oui
• Grade de contamination : 3
• Type de commande : Commande rotative
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : Jusqu'à 55 kW à 660/690 V AC 50/60 Hz
• Service nominal : Continu
• Courant admissible temporaire : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles en AC-22A, AC-23A, DC-22A, DC-23A
• Pas de connexion : 45 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids du produit : 2 kg
• Code de compatibilité : INV100
• Normes : Valeurs instantanées et de demande En > 40 A
• Certifications : CCC, KEMA-KEUR
• Grade de protection IP : IP40 conforme à
• Grade de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
• RAEE : Doit être éliminé selon le système de collecte spécifique en UE
