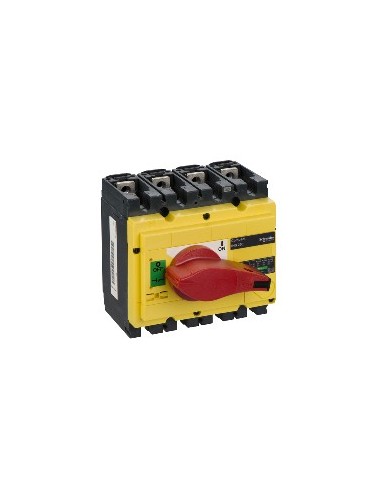

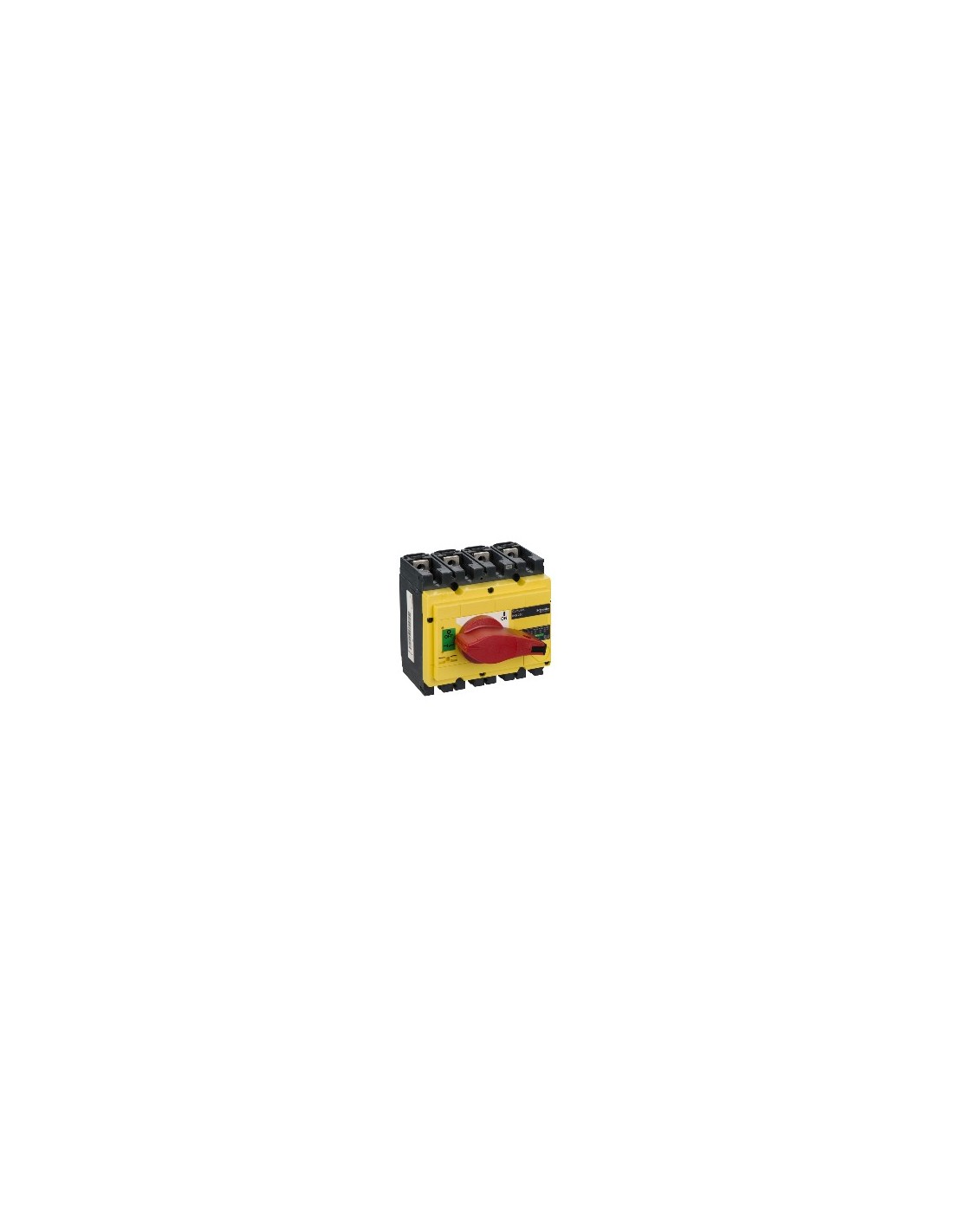

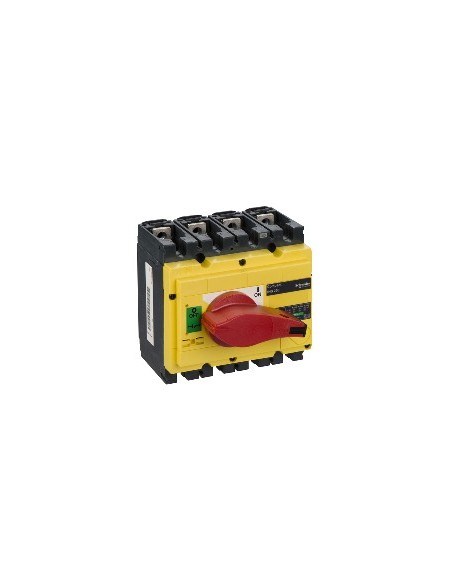

Sectionneur compact INS250 4 pôles 250 A

Sectionneur compact 4 pôles, conçu pour la déconnexion sécurisée de circuits électriques dans des installations industrielles et commerciales. Sa manette rotative rouge et sa face jaune permettent une identification visuelle claire de l'état de fonctionnement. Supporte des tensions jusqu'à 690 V AC et 250 V CC, avec une capacité de court-circuit de 30 kA dans les conditions nominales.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation (Ie) : 250 A en AC-22A et AC-23A pour des tensions jusqu'à 690 V AC et 250 V CC
• Tension nominale d'isolement (Ui) : 750 V AC 50/60 Hz
• Courant thermique conventionnel (Ith) : 250 A à 60 °C
• Capacité nominale de court-circuit (icm) : 30 kA (sectionneur uniquement) à 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Manette rotative rouge et jaune
• Couleur de la manette : Rouge
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : Jusqu'à 210 kW à 660/690 V AC 50/60 Hz (AC-23, état 1)
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles pour AC-22A et AC-23A jusqu'à 690 V AC, et 1 500 cycles pour DC-22A et DC-23A à 250 V CC
• Courant admissible temporairement (Icw) : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Pas de connexion : 35 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids : 2,2 kg
• Grade de protection IP : IP40
• Grade de protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Certifications : CCC, KEMA-KEUR
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• État de l'offre durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• RAEE : Doit être recyclé selon le système spécifique en UE
