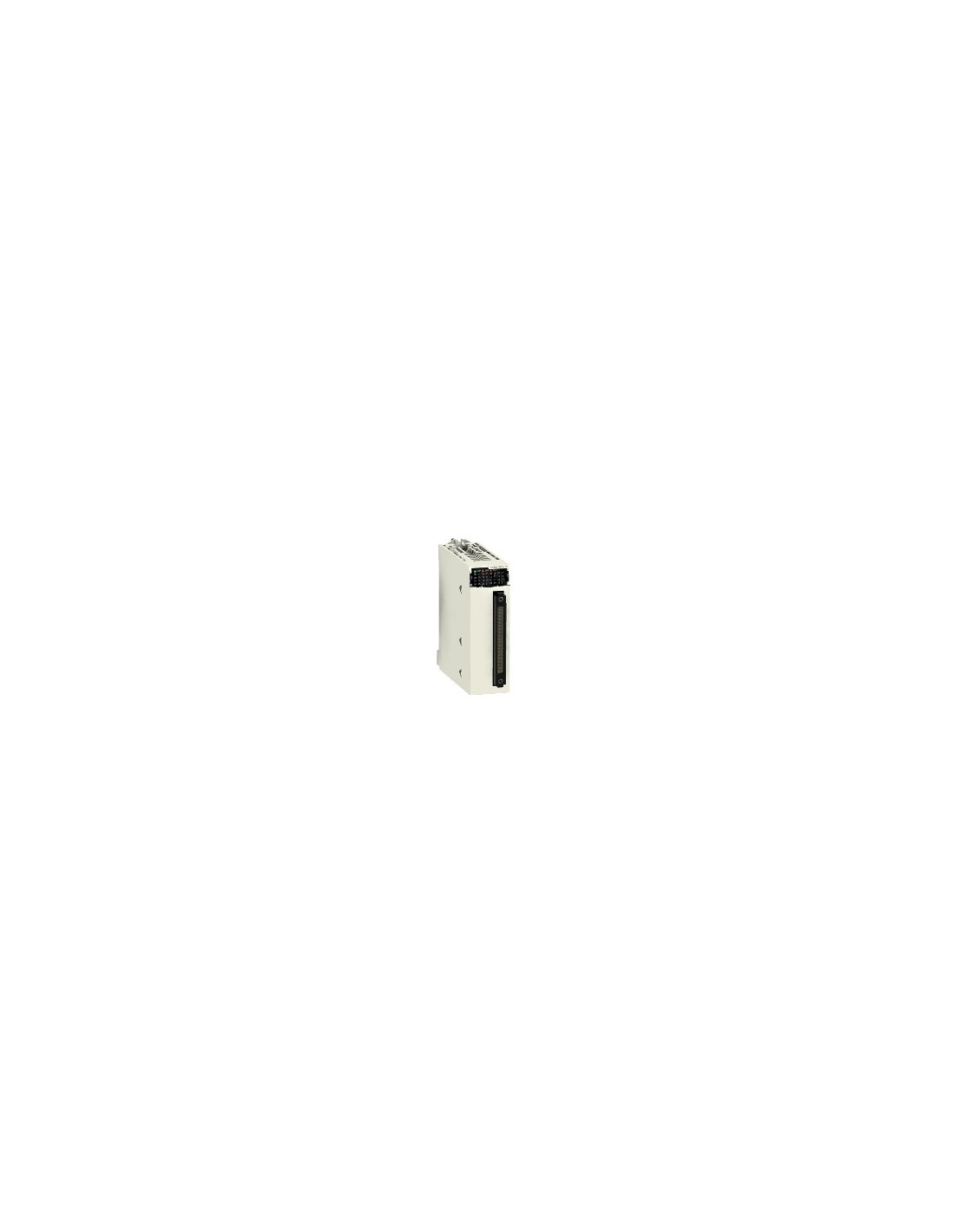

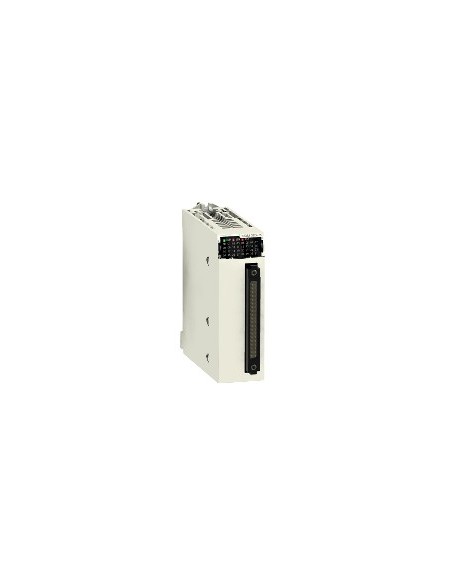

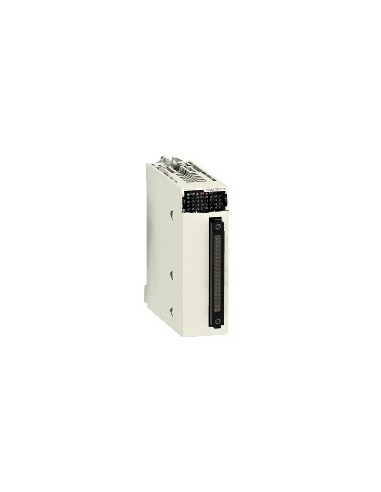

Module E/S discrète 16 entrées 16 sorties 24 V CC

Module E/S discrète de la gamme Modicon X80, conçu pour des applications industrielles nécessitant un contrôle précis des signaux numériques. Dispose de 16 entrées et 16 sorties discrètes, compatible avec les capteurs de proximité 2/3 fils selon IEC 60947-5-2 et IEC 61131-2 type 1. Fonctionne avec une tension d'entrée de 24 V CC positive et offre une intensité d'entrée de 2,5 mA par canal.

Caractéristiques techniques

• Nombre d'entrées numériques : 16
• Type d'entrée : Collecteur de courant (logique positive)
• Tension d'entrée : 24 V CC positive
• Intensité d'entrée discrète : 2,5 mA
• Nombre de sorties discrètes : 16
• Type de sortie numérique : État solide
• Tension de sortie : 24 V CC (plage 19...30 V CC)
• Intensité de sortie numérique : 0,1 A
• Impédance d'entrée : 9600 Ohm
• Résistance d'isolation : > 10 MOhm à 500 V CC
• Puissance dissipée : 4 W
• Temps de filtrage typique : 4 ms
• Temps de filtrage maximum : 7 ms
• Temps de réponse en sortie : 1,2 ms
• Parallélisation des sorties : Oui (jusqu'à 3 max.)
• Consommation de courant typique : 69 mA à 24 V CC
• Fiabilité MTBF : 650614 h
• Grade de protection : IP20
• Poids : 0,11 kg
• Température ambiante de fonctionnement : 0…60 °C
• Température ambiante de stockage : -40…85 °C
• Humidité relative : 5…95 % à 55 °C sans condensation
• Altitude maximale de fonctionnement : 0...2000 m (jusqu'à 5000 m avec réduction)
• Directives : 2014/35/EU (basse tension), 2014/30/EU (EMC)
• Protection : fusible externe 0,5 A, diode transil, limiteur de courant, protection contre la polarité inverse en entrée et sortie
• LED d'état : RUN (vert), diagnostic canal (vert), ERR (rouge), E/S module (rouge)
