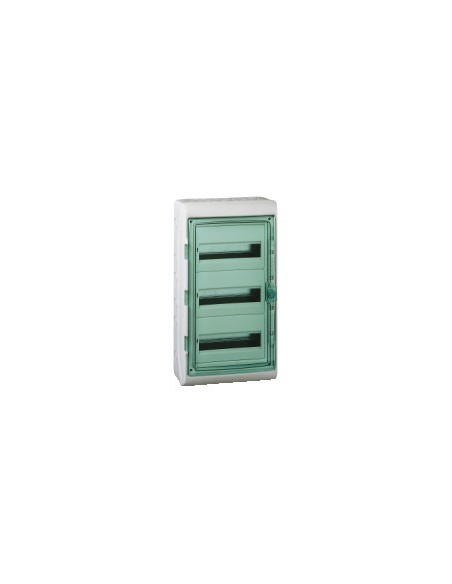

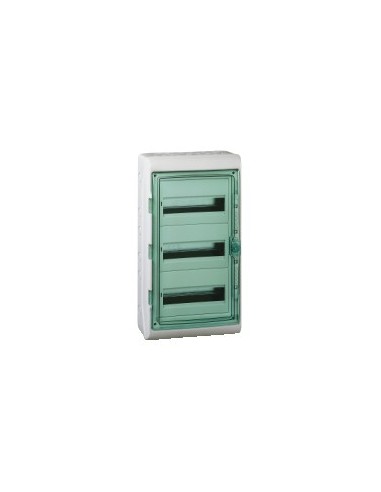

Boîtier étanche Kaedra à montage en surface, avec 3 rangées et 36 modules de 18 mm, conçu pour les installations électriques dans des environnements résidentiels et commerciaux petits. Fabriqué en polymère auto-extinguible, il dispose d'une face transparente renversable pour une identification claire des composants. Inclut un bloc de bornes avec 32 orifices, 16 sorties pour câbles de 10 mm² et 16 pour câbles de 16 mm², ainsi que 3 jeux de marquage et 3 barrettes de câblage.
Caractéristiques techniques
- Nombre de rangées horizontales : 3
- Nombre total de modules de 18 mm : 36
- Pas de 9 mm : 24
- Nombre de modules de 18 mm par rangée : 12
- Courant nominal [In] : 125 A
- Classe d'isolation électrique : Classe II (isolation double)
- Type de rail : DIN
- Nombre de percements PG ISO : 17
- Nombre de blocs de bornes : 1 avec capacité de serrage : 32 sorties
- Sorties du bloc de distribution : 16 x 10 mm², 16 x 16 mm²
- Matériau de l'enveloppe : Polymère auto-extinguible
- Degré de protection IP : IP65 conforme à
- Degré de protection IK : IK09 conforme à H
- Résistance au feu : 750 °C conforme à IEC 60695-2-1
- Résistance aux UV, état 1 classe 3 conforme à ISO 4582:2010
- Essai de dégradation ultraviolette conforme à ISO 4892-2:2013
- Catégorie de surtension : II
- Température ambiante de fonctionnement : -25…60 °C
- Couleur : Porte, état 1 vert transparent ; Enveloppe, état 1 gris clair (RAL 7035)
- Description de la plaque de montage : Avec fentes
- Montage de coffret : Surface
- Équipement fourni : 3 jeux de marquage, 3 étriers de câble, 1 support de bloc de bornes, 1 bloc de bornes 32 orifices
- Description des options de verrouillage : Serrure optionnelle
- Normes : IEC 60439-3, EN 50262,, IEC 670
- Réglementation REACh : La référence ne contient pas de SVHC
- Directive RoHS UE : Conformité proactive (hors du champ d'application de la norme RoHS UE)
- Sans mercure : Oui
- Informations sur les exemptions RoHS : Oui
- Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine. Déclaration informative sur les substances
La structure modulaire et les caractéristiques de protection IP65 et IK09 permettent son utilisation dans des environnements exposés à la poussière et à l'eau. Son design à double isolation et sa résistance aux hautes températures garantissent une fiabilité en conditions environnementales extrêmes.
