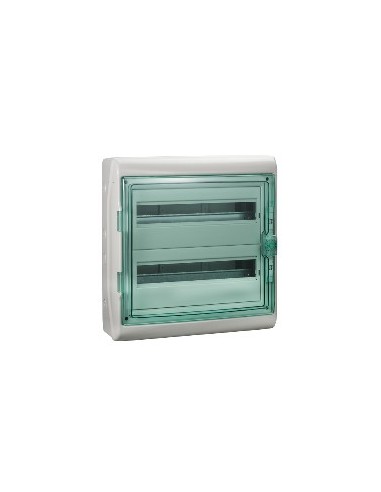

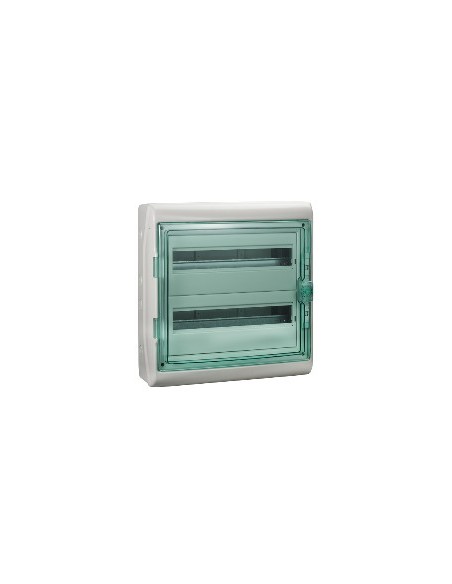

Boîtier étanche Kaedra à montage en surface avec 2 rangées et 36 modules de 9 mm, conçu pour les installations électriques dans des environnements résidentiels et commerciaux petits. Fabriqué en polymère auto-extinguible, il offre une résistance thermique jusqu'à 750 °C selon IEC 60695-2-1 et une protection IP65 avec un indice de protection IK09. Sa structure inclut un double isolement électrique (Classe II) et est conçue pour fonctionner entre -25 °C et 60 °C.
Caractéristiques techniques
- Nombre total de modules de 18 mm : 36
- Nombre de rangées horizontales : 2
- Pas de 9 mm : 36
- Nombre de modules de 18 mm par rangée : 18
- Courant nominal : 90 A
- Type de rail : DIN
- Nombre de percements PG ISO : 17
- Nombre de blocs de bornes : 1 avec capacité de serrage : 32 sorties
- Sorties du bloc de distribution : 16 x 10 mm², 16 x 16 mm²
- Degré de protection IP : IP65 conforme à
- Degré de protection IK : IK09 conforme à H
- Résistance au feu : 750 °C conforme à IEC 60695-2-1
- Température ambiante de fonctionnement : -25…60 °C
- Catégorie de surtension : II
- Matériau de l'enveloppe : Polymère auto-extinguible
- Couleur : Porte, état 1 vert transparent ; Enveloppe, état 1 gris clair (RAL 7035)
- Profondeur : 160 mm
- Hauteur : 460 mm
- Largeur : 448 mm
- Profondeur interne : 88 mm
- Description de la plaque de montage : Sans plaque de montage
- Montage de coffret : Surface
- Type de panneau : Réversible Transparent
- Accessoires inclus : 2 barres de câblage, 2 jeux de marquage, 1 bloc de bornes avec 32 orifices, 1 support de bloc de bornes
- Équipement fourni : 2 jeu de marquage, 2 étrier de câble, 1 support de bloc de borne, 1 bloc de bornes, 32 orifices
- Description des options de verrouillage : Verrouillage optionnel
- Normes : IEC 60439-3, EN 50262,, IEC 670 H
- Caractéristiques environnementales : Résistance aux UV, état 1 classe 3 conforme à ISO 4582:2010, Essai de dégradation ultraviolette conforme à ISO 4892-2:2013
- Réglementation REACh : La référence ne contient pas de SVHC
- Directive RoHS UE : Conformité proactive (produit hors du champ d'application de la norme RoHS UE)
- Sans mercure : Oui
- Information sur les exemptions RoHS : Oui
- Réglementation RoHS Chine : Produit hors du champ d'application de la RoHS Chine. Déclaration informative sur les substances
Le panneau réversible et transparent permet une identification claire des composants internes. Son design robuste et sa protection IP65 en font un équipement adapté aux environnements exposés à la poussière et à l'eau.
