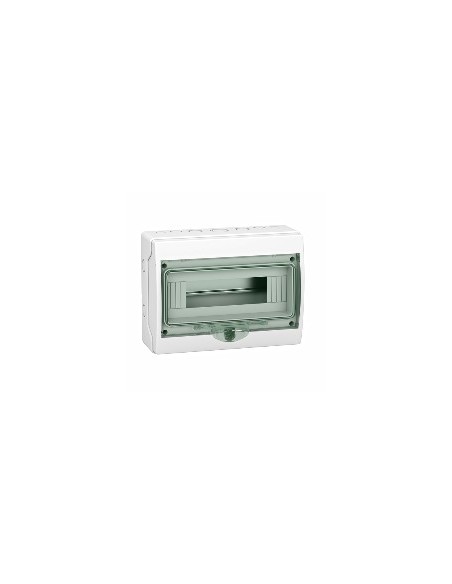

Mini Kaedra est un boîtier étanche de type mini enveloppe pour dispositifs modulaires, conçu pour les installations dans des environnements résidentiels et commerciaux petits. Sa structure en polymère auto-extinguible assure une protection mécanique et électrique, avec un degré de protection IP65 et IK09, garantissant une résistance à la poussière, à l'eau et aux chocs.
Caractéristiques techniques
- Nombre de modules de 18 mm par rangée : 12
- Nombre total de modules de 18 mm : 12
- Nombre de rangées horizontales : 1
- Montage de coffret : Surface
- Type de rail : DIN
- Classe d'isolation électrique : Isolation double Classe II
- Courant nominal [In] : 63 A
- Dissipation de puissance : 19 W
- Grade de protection IP : IP65 conforme à
- Grade de protection IK : IK09 conforme à H
- Résistance au feu : 750 °C conforme à IEC 60695-2-1
- Résistance aux UV : Classe 3 conforme à ISO 4582:2010
- Essai de dégradation ultraviolette : conforme à ISO 4892-2:2013
- Catégorie de surtension : II
- Température ambiante de fonctionnement : -25…60 °C
- Matériau de l'enveloppe : Polymère auto-extinguible
- Couleur : Porte transparente verte, enveloppe gris clair (RAL 7035)
- Nombre de filetages PG ISO : 7
- Description de la plaque de montage : Avec fentes
- Nombre de blocs de bornes : 1 avec capacité de serrage : 16 sorties
- Description des options de verrouillage : Serrure optionnelle
- Profondeur interne : 56 mm
- Hauteur : 200 mm
- Largeur : 267 mm
- Profondeur : 112 mm
- Équipement fourni : 1 kit de marquage, 1 support de bloc de bornes, 1 bloc de bornes à 16 orifices
- Normes : IEC 60439-3, IEC 670, EN 50262 H
- Directive RoHS UE : Conformité proactive (hors portée)
- Réglementation RoHS Chine : Hors portée
- Règlement REACh : Sans SVHC
- Sans mercure : Oui
