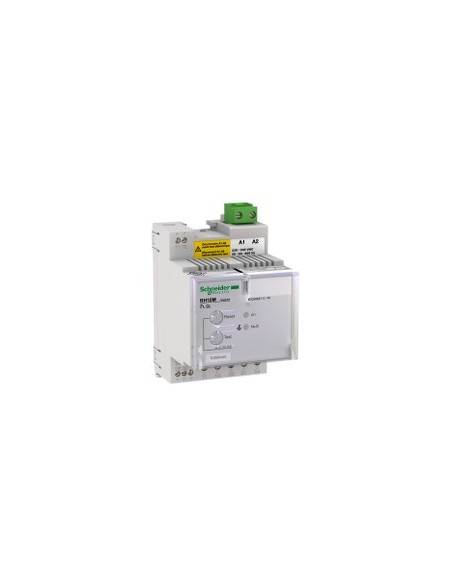

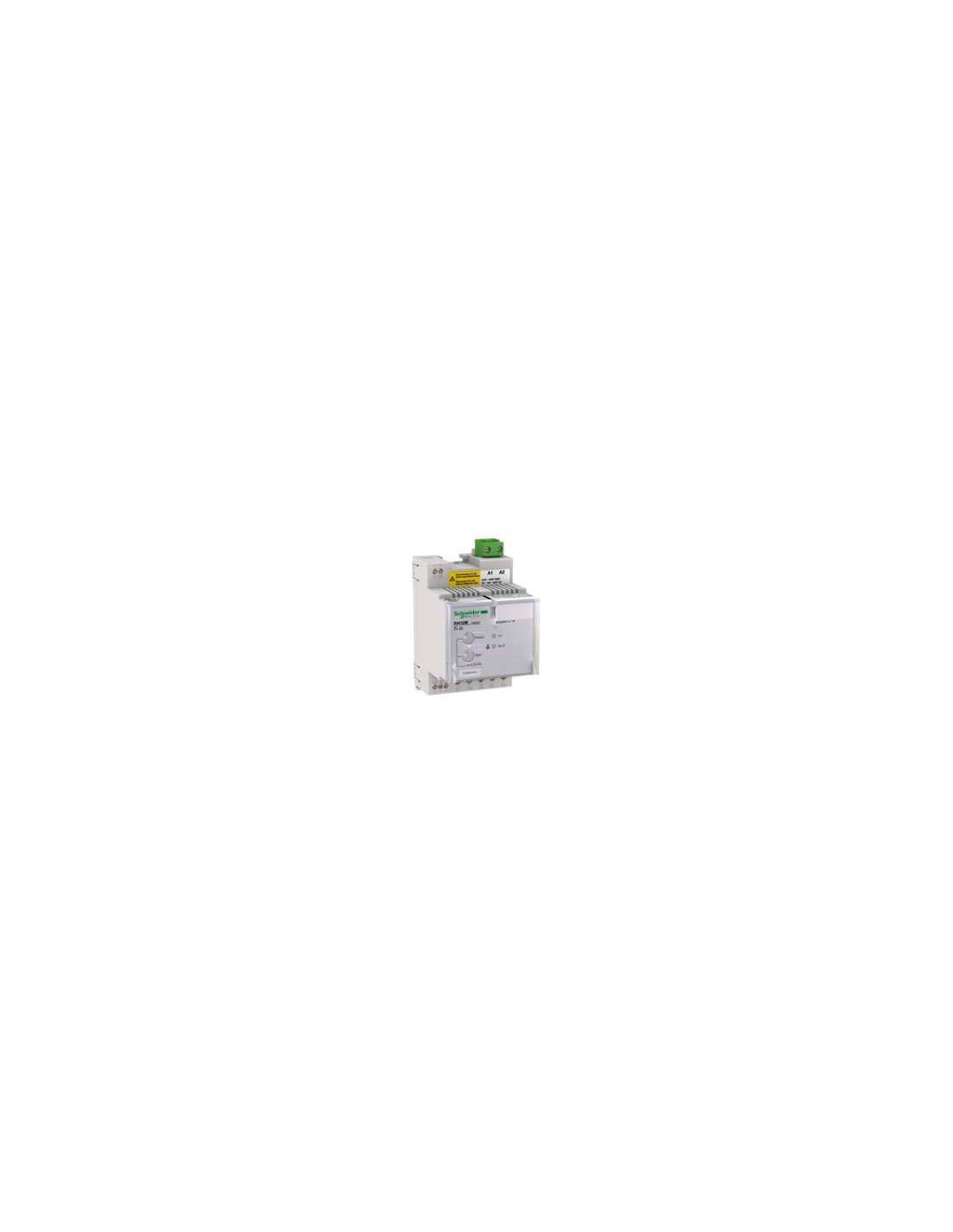

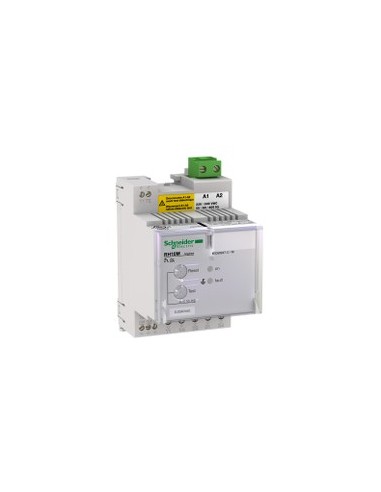

Relais de protection différentielle RH10M 0,3 A

Relais de protection contre les courants résiduels RH10M conçu pour des applications de sécurité électrique dans les installations industrielles et commerciales.

Caractéristiques techniques

• Application : Protection différentielle
• Type de montage : Rail DIN
• Courant de fuite à la terre : 0,3 A
• Type de réglage : On/off
• Temps de déclenchement différentiel : Instantané
• Tension d'alimentation nominale : 220...240 V AC 50/60 Hz 55...110 %
• Consommation : 4 VA
• Tension réseau : 1000 V AC (50/60 Hz et 400 Hz)
• Système de mise à la terre : TT, IT, TN-S
• Résistance aux surtensions : 8 kV
• Réinitialisation : Manuelle
• Fonction de test : Test local et à distance
• Mesure : Courant de fuite à la terre interne, plage 80...100 %
• Protection des réglages : Verrouillable par couvercle scellé
• Protection IP : IP40 (face avant), IP30 (côtés), IP20 (bornes)
• Protection IK : IK07
• Catégorie de surtension : IV
• Classe de protection contre les chocs électriques : Classe II
• Compatibilité électromagnétique : CISPR 11, IEC 61000-4-2 à 4-6
• Température ambiante de fonctionnement : -35…70 °C
• Température ambiante de stockage : -55…85 °C
• Poids : 0,3 kg
• Dimensions : 54 mm (largeur) x 81 mm (hauteur) x 74 mm (profondeur)
• Connexions : Bornes à vis pour câbles souples et rigides, section 0,14…4 mm²
• Couple de serrage : 0,25 N·m à 0,6 N·m selon borne
• Longueur de dénudage : 5 mm à 8 mm selon connexion
• Éco-conception : Produit Green Premium
• Directive RoHS UE : Conforme
• Règlement REACh : Sans SVHC
• RAEE : Élimination dans un système spécifique, non dans la poubelle
• Sans mercure, sans PVC
