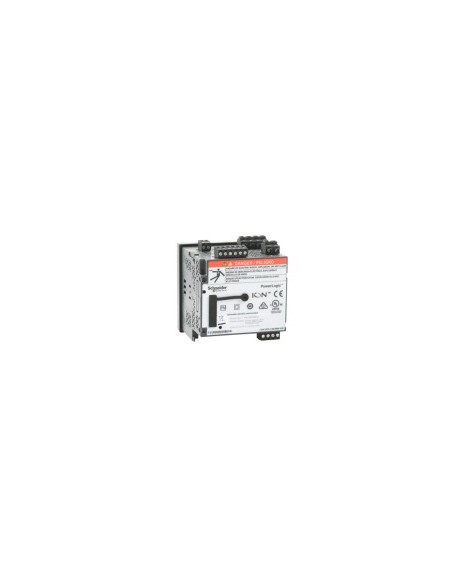

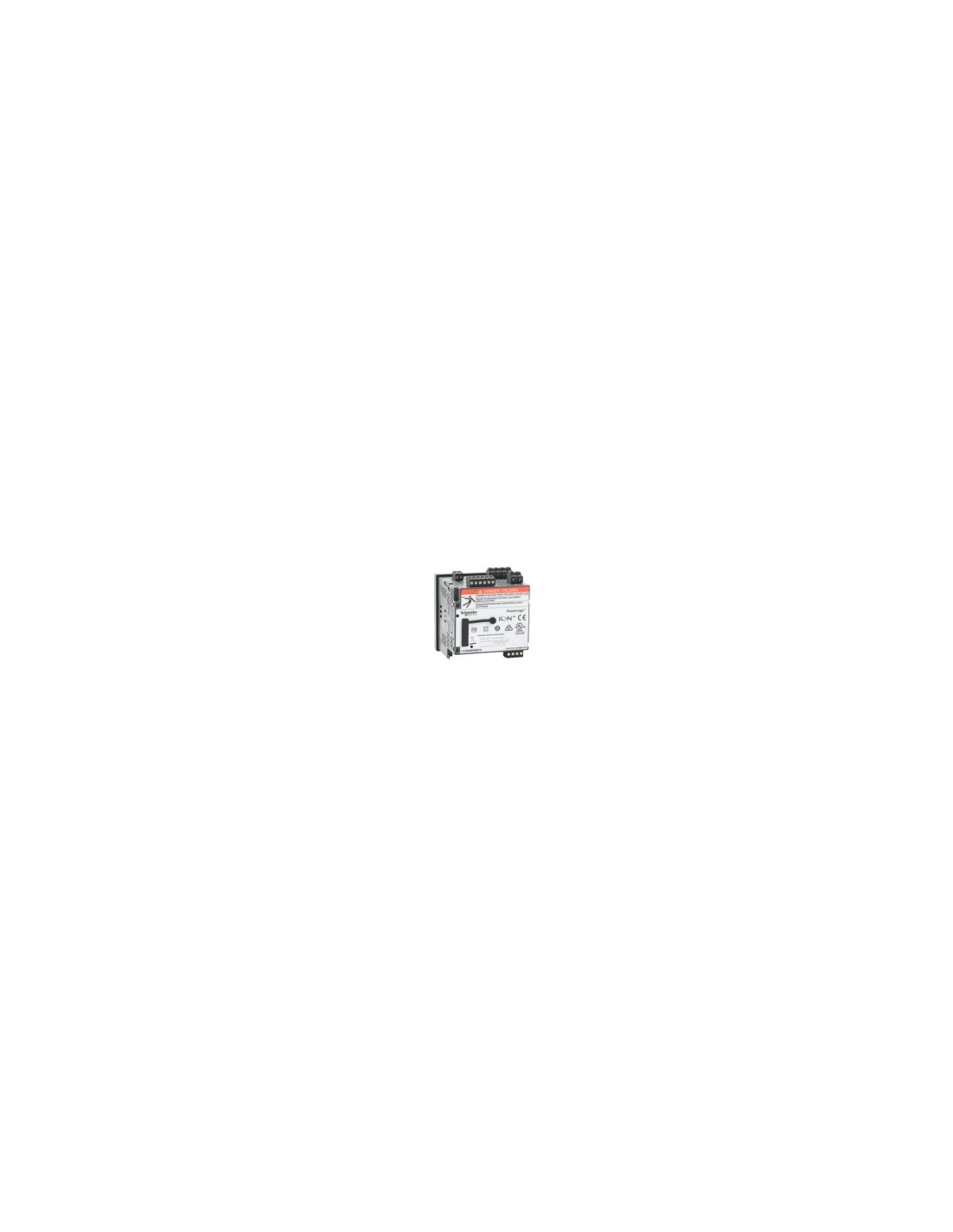

PowerLogic PM8240 eingebauter Messzentral, ausgelegt für die präzise Überwachung elektrischer Parameter in industriellen und großverbrauchenden Anlagen. Misst Spannung, Strom, Frequenz, Wirkleistung und Blindleistung, Leistungsfaktor und Harmonische Verzerrung mit hoher Genauigkeit. Kompatibel mit mehreren Anwendungen wie Kostenmanagement, Abrechnung, Rechenzentren, Gesundheitswesen und Industrie.
Technische Merkmale
- Nennspannung: 90...415 V AC 45-65 Hz ±10 %, 110...415 V Gleichstrom ±10 %
- Netzfrequenz: 50 Hz, 60 Hz
- Nennstrom: 1 A, 5 A, 10 A
- Anzahl der Pole: 3P + N, 3P, 1P + N
- Abtastgeschwindigkeit: 256 Abtastungen/Zyklus
- Messstrom: 50…10000 mA
- Messspannung: 57…400 V AC 42...69 Hz zwischen Phase und Neutralleiter, 100…690 V AC 42...69 Hz zwischen Phasen
- Frequenz: 42…69 Hz
- Digitale Eingänge: 3 bis 30 V AC, 3 bis 60 V Gleichstrom
- Messgenauigkeit: Strom ±0,1 %, Spannung ±0,1 %, Wirkenergie ±0,2 %
- Genauigkeitsklasse: Klasse 0,2S Wirkenergie (IEC 62053-22), Klasse 0,2 Wirkenergie (ANSI C12.20), Klasse 0,2 Wirkleistung (IEC 61557-12), Klasse 0,5S Blindenergie (IEC 62053-24)
- Anzahl der Ausgänge: 1 Impuls
- Bildschirm: TFT LCD Farbe, Auflösung 320 x 240 Pixel QVGA
- Kommunikation: Modbus RTU, ION, DNP3, IEC 61850, Modbus TCP/IP, Ethernet, IPv6
- Speicherkapazität: 512 MB
- Datenprotokoll: Momentanwerte Min./Max., Wellenformaufzeichnungen, Ereignisse, Alarme, Harmonische, Spannungspulse und -dipps, GPS-Synchronisation
- Schutzart IP: Front IP54, Gehäuse IP30
- Betriebstemperatur: -25…70 °C
- Lagertemperatur: -40…85 °C
- Maximale Betriebshöhe: 3000 m
- Montageunterstützung: Rahmen
- Montageart: Eingebaut
- Zertifizierungen: CE, CULus, N998
- Normen: IEC 61557-12, IEC 62052-11, IEC 62053-24, IEC 62053-22, IEEE 1588, IEC 62586-2, IEC 61326-1
- EMV-Konformität: IEC 61000-4-2 bis 4-12, EN 55022, EN 55011, FCC Part 16, ICES-003, CLC/TR 50579
- RoHS-Richtlinie EU: Konform, ohne Quecksilber, Ausnahmen angewandt
- Green Premium-Produkt, ohne SVHC, Elektroschrott gemäß europäischer Norm
Ermöglicht kontinuierliche Überwachung der Energiequalität in industriellen und großverbrauchenden Umgebungen mit Analyse gemäß IEC 61000-4-30, EN 50160 und IEEE 519. Die Datenaufzeichnung und Multi-Protokoll-Kommunikation erleichtern die Integration in Energiemanagementsysteme.
