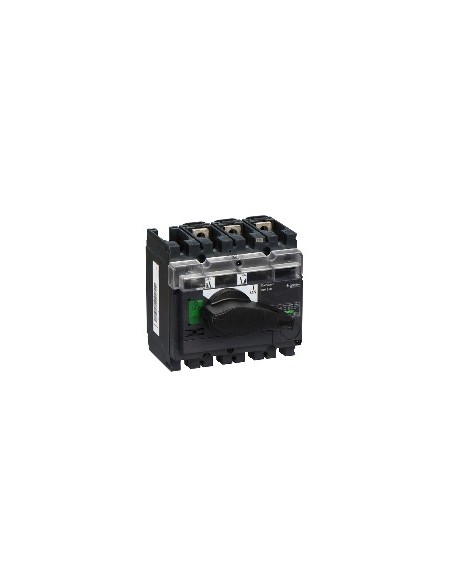

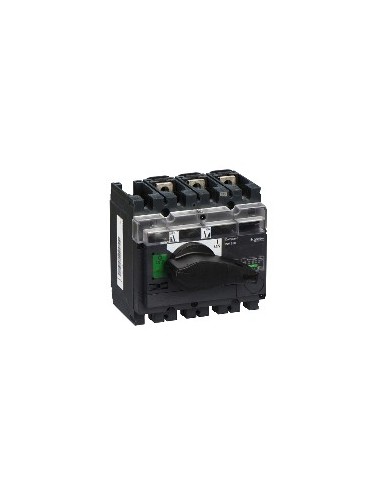

Stromschalter 3P schwarz 250 A

Stromschalter 3P der Serie ComPact, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen Anlagen. Kompatibel mit Wechselstrom- und Gleichstromnetzen, bietet sichtbaren Trennungsgrad und Positionsanzeige des Kontakts zur Sicherstellung der Sicherheit bei Wartungsarbeiten. Die feste Montage auf Schienenplatte ermöglicht eine schnelle und stabile Installation.

Technische Daten

• Anzahl der Pole: 3P
• Netztyp: Wechselstrom AC
• Netzfrequenz: 50/60 Hz
• Grifffarbe: Schwarz
• Nennstrom für Betrieb: AC-23A, Zustand 1 200 A AC 50/60 Hz 500/525 V, AC-23A, Zustand 1 200 A AC 50/60 Hz 660/690 V, DC-23B, Zustand 1 200 A Gleichstrom 125 V 2 Pole in Serie, AC-21A, Zustand 1 250 A AC 50/60 Hz 220/240 V, AC-21A, Zustand 1 250 A AC 50/60 Hz 380/415 V, AC-21A, Zustand 1 250 A AC 50/60 Hz 440/480 V, AC-21A, Zustand 1 250 A AC 50/60 Hz 480 V NEMA, AC-21A, Zustand 1 250 A AC 50/60 Hz 500/525 V, AC-21A, Zustand 1 250 A AC 50/60 Hz 660/690 V, AC-22A, Zustand 1 250 A AC 50/60 Hz 220/240 V, AC-22A, Zustand 1 250 A AC 50/60 Hz 380/415 V, AC-22A, Zustand 1 250 A AC 50/60 Hz 440/480 V, AC-22A, Zustand 1 250 A AC 50/60 Hz 480 V NEMA, AC-22A, Zustand 1 250 A AC 50/60 Hz 500/525 V, AC-22A, Zustand 1 250 A AC 50/60 Hz 660/690 V, AC-23A, Zustand 1 250 A AC 50/60 Hz 220/240 V, AC-23A, Zustand 1 250 A AC 50/60 Hz 380/415 V, AC-23A, Zustand 1 250 A AC 50/60 Hz 440/480 V, AC-23A, Zustand 1 250 A AC 50/60 Hz 480 V NEMA, DC-21A, Zustand 1 250 A Gleichstrom 125 V 2 Pole in Serie, DC-22A, Zustand 1 250 A Gleichstrom 125 V 2 Pole in Serie
• Nennisolationsspannung: 750 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 250 A bei 60 °C
• Nennkurzschlussfestigkeit: 30 kA nur Schalter 690 V AC bei 50/60 Hz, 330 kA mit automatischem Schutzschalter stromaufwärts 690 V AC bei 50/60 Hz
• Nennbetriebsspannung: 250 V Gleichstrom, 690 V AC 50/60 Hz
• Unterbrechungsleistung: Ja
• Positionsanzeige des Kontakts: Ja
• Sichtbarer Trennungsgrad: Ja
• Schmutzschutzgrad: 3
• Steuerungstyp: Drehbetätigung
• Montagetyp: Fest
• Montageunterstützung: Schienenplatte
• Obere Anschlussseite: Frontal
• Untere Anschlussseite: Vorderseite
• Maximale Leistung: AC-23, Zustand 1 132 kW bei 500/525 V AC 50/60 Hz, AC-23, Zustand 1 160 kW bei 660/690 V AC 50/60 Hz, AC-23, Zustand 1 132 kW bei 380/415 V AC 50/60 Hz, AC-23, Zustand 1 150 kW bei 440 V AC 50/60 Hz, AC-23, Zustand 1 150 kW bei 480 V AC 50/60 Hz - Kabeltyp: NEMA, AC-23, Zustand 1 75 kW bei 220/240 V AC 50/60 Hz, AC-23, Zustand 1 75 kW bei 230 V AC 50/60 Hz - Kabeltyp: NEMA
• Nennbetrieb: Ununterbrochen
• Zulässiger kurzzeitiger Strom: 1,8 kA elektrische Haltbarkeit 30 s gemäß Momentan- und Lastwerten, 2,2 kA elektrische Haltbarkeit 20 s gemäß Momentan- und Lastwerten, 4,9 kA elektrische Haltbarkeit 3 s gemäß Momentan- und Lastwerten, 8,5 kA elektrische Haltbarkeit 1 s gemäß Momentan- und Lastwerten
• Mechanische Haltbarkeit: 15000 Zyklen
• Elektrische Haltbarkeit: AC-22A, Zustand 1 1500 Zyklen 440 V AC 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 500 V AC 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 690 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 440 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 500 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 690 V AC 50/60 Hz, DC-22A, Zustand 1 1500 Zyklen 125 V Gleichstrom, DC-23A, Zustand 1 1500 Zyklen 125 V Gleichstrom
• Verbindungsabstand: 45 mm
• Höhe: 136 mm
• Breite: 140 mm
• Tiefe: 96 mm
• Gewicht des Produkts: 2 kg
• Kompatibilitätscode: INV250
• Normen: En> 40 A Werte nach Momentan- und Lastwerten
• Produktzertifizierungen: KEMA-KEUR CCC
• Schutzart IP: IP40 gemäß IEC 60529
• Schutzart IK: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Anzahl der Einheiten im Paket 1: 1
• Paket 1 Höhe: 17,0 cm
• Paket 1 Breite: 14,0 cm
• Paket 1 Länge: 16,5 cm
• Paket 1 Gewicht: 2,23 kg
• Anzahl der Einheiten im Paket 2: 9
• Paket 2 Höhe: 30,0 cm
• Paket 2 Breite: 40,0 cm
• Paket 2 Länge: 60,0 cm
• Paket 2 Gewicht: 20,953 kg
• Status nachhaltiger Angebot: Green Premium Produkt
• REACH-Richtlinie: Die Referenz enthält SVHC über den Schwellenwert
• RoHS-EG-Richtlinie: Konform
• Ohne Quecksilber: Ja
• RoHS-China-Vorschrift: Produkt außerhalb des Anwendungsbereichs der RoHS-China-Vorschrift. Informationsdeklaration über Stoffe
• RoHS-Ausnahmen: Ja
• Elektro-Altgeräte-Verordnung: Im europäischen Markt muss das Produkt gemäß einem spezifischen Entsorgungssystem entsorgt werden und niemals in einem Müllcontainer landen
