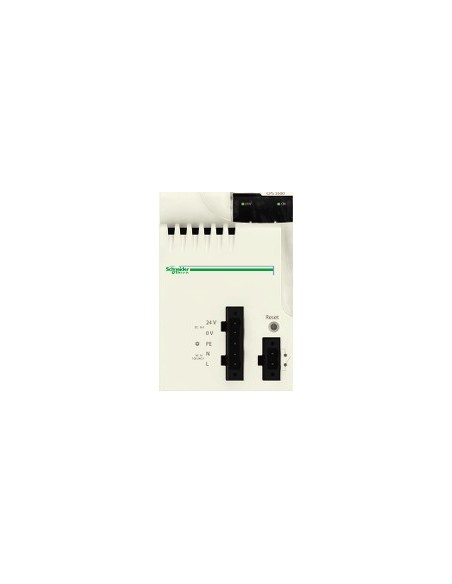

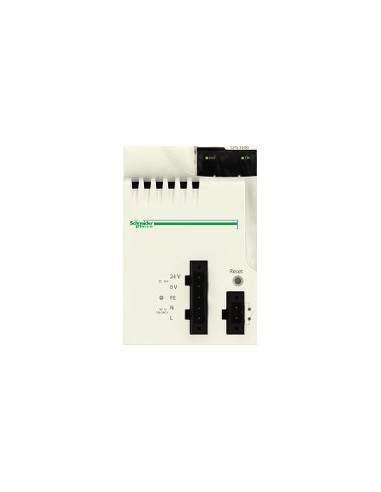

Module d'alimentation 100-240 V CA

Module d'alimentation pour les systèmes Modicon X80, conçu pour fonctionner avec une tension primaire de 100 à 240 V CA, compatible avec des fréquences réseau de 50/60 Hz et des limites d'utilisation de 47 à 63 Hz.

Caractéristiques techniques

• Tension primaire : 100...240 V CA
• Type de circuit d'alimentation : CA
• Sorties secondaires : 3,3 V CC (15 W), 24 V CC (31,2 W), 24 V CC (21,6 W)
• Fréquence réseau : 50/60 Hz
• Limits de fréquence d'utilisation : 47…63 Hz
• Intensité d'entrée : 0,52 A (240 V), 1,04 A (115 V)
• Puissance apparente : 0,07 kVA
• Protection : Fusible interne non accessible, protection contre les surcharges, surtensions et courts-circuits dans les circuits secondaires
• LED d'état : Tension du rack OK et tension du capteur (1 LED verte chacune)
• Réinitialisation : Bouton de pression REPOR (réinitialisation à froid)
• Connexions : 1 connecteur 2 broches (relais d'alarme), 1 connecteur 5 broches (alimentation, terre, capteur d'entrée 24 V CC)
• Résistance d'isolement : ≥ 100 MΩ primaire/terre, ≥ 100 MΩ primaire/secondaire
• Résistance diélectrique : 1500 V (primaire/secondaire logique), 1500 V (primaire/secondaire processeur), 2300 V (primaire/secondaire détecteur), 1500 V (primaire/terre), 500 V (terre/sortie 24 V)
• Résistance aux vibrations : 3 gn
• Résistance aux chocs : 30 gn
• Grade de protection IP : IP20
• Température de fonctionnement : 0…60 °C
• Température de stockage : -40…85 °C
• Humidité relative : 5…95 % à 55 °C sans condensation
• Poids : 0,36 kg
• Altitude maximale de fonctionnement : 0...2000 m, 2000...5000 m avec correction
• Directives : 2014/35/UE (basse tension), 2014/30/UE (EMC)
• État durable : Produit Green Premium
• RoHS : Conformité proactive (hors portée), sans mercure, sans SVHC
